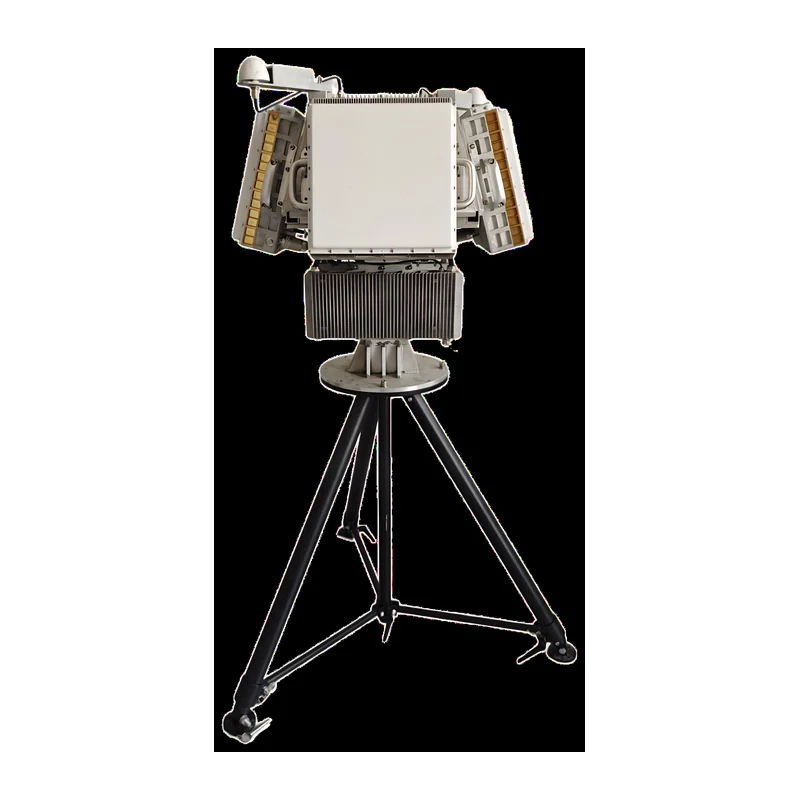

Радар с активной ФАР RPA-8, X, 8 км
OEM · Азия под заказ
RPA-8

Радар с активной ФАР RPA-8 (A10), X, 8 км

Радар с активной фазированной решёткой и двумерным электронным сканированием: луч переставляется без подвижных частей, поэтому темп обновления доходит до 0,5 с в режиме TAS. Дальность 150 м – 8 км, одно полотно перекрывает 90°, четыре дают круговой обзор.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
RPA-8
Производитель
OEM, Азия
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Входит в подборку «Компоненты систем обнаружения БПЛА», «Радары обнаружения малоразмерных БПЛА»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Артикул производителя
A10
Диапазон
X-диапазон
Режим работы
двумерное электронное сканирование, активная ФАР
Обзор
90° на полотно, 360° при четырёх полотнах; −2…45° по углу места
Потолок обнаружения
1500 м
Дальность
ЭПР 0,01 м² (класс Phantom 4) — ≥ 5 км; ЭПР 1 м² — ≥ 8 км; человек — ≥ 8 км; ЭПР 5 м² — ≥ 8 км
Скорость объектов
1–150 м/с
Сопровождение
TWS ≥ 1200 объектов, TAS 8 объектов на полотно
Темп обновления
2,5 с в режиме TWS, 0,5 с в режиме TAS
Точность (СКО)
дальность ≤ 8 м, скорость ≤ 0,5 м/с, углы ≤ 0,5°
Мёртвая зона
150 м
Интерфейс
гигабитный Ethernet, TCP/IP, авиационный круглый разъём
Помехоустойчивость
ложные тревоги от типовых мешающих отражений не возникают
Питание и потребление
36–52 В (адаптер 220 В → 48 В), ≤ 1600 Вт
Условия эксплуатации
−40…+55 °C, IP66
Масса
≤ 100 кг (четыре полотна)
Габариты
420 × 345 × 140 мм на полотно

Описание

Средство наблюдения и распознавания воздушной обстановки. Производитель — OEM.

Диапазон — X-диапазон. Режим работы — двумерное электронное сканирование, активная ФАР. Обзор — 90° на полотно, 360° при четырёх полотнах; −2…45° по углу места. Потолок обнаружения — 1500 м.

Дальность — ЭПР 0,01 м² (класс Phantom 4) — ≥ 5 км; ЭПР 1 м² — ≥ 8 км; человек — ≥ 8 км; ЭПР 5 м² — ≥ 8 км. Скорость объектов — 1–150 м/с. Сопровождение — TWS ≥ 1200 объектов, TAS 8 объектов на полотно. Темп обновления — 2,5 с в режиме TWS, 0,5 с в режиме TAS.

Точность (СКО) — дальность ≤ 8 м, скорость ≤ 0,5 м/с, углы ≤ 0,5°. Мёртвая зона — 150 м. Интерфейс — гигабитный Ethernet, TCP/IP, авиационный круглый разъём.

Приём сигналов идентификации не заменяет радиолокацию: аппарат без передатчика остаётся невидимым.
