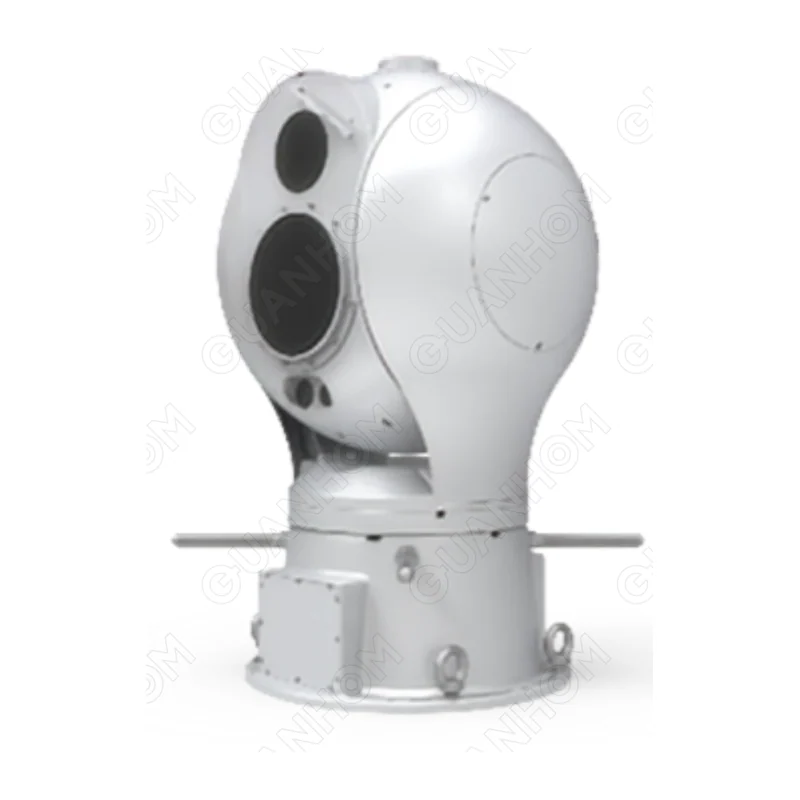

EOSC 450/750/1100 — поворотный пост с охлаждаемым каналом MWIR на детекторе HgCdTe
Сверхдальнее наблюдение в интересах береговой охраны, морского и приграничного контроля, охраны крупных промышленных объектов и аэродромов. Средневолновый охлаждаемый канал даёт лучшее проникновение через дымку и туман, лазерный дальномер — точную привязку цели.
- Артикул
- EOSC 450/750/1100
- Производитель
- Quanhom, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Чего в карточке нет: разрешение, спектральный диапазон, фокусное расстояние — пришлём по запросу.
Входит в подборку «Зум- и тепловизионные модули для подвесов»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Тепловизионный канал
- охлаждаемый детектор HgCdTe (MCT), 640 × 512, шаг 15 мкм, 3,7–4,8 мкм
- NETD
- < 20 мК (при 25 °C, F#=1.0)
- ИК-объектив
- 45–450 мм (EOSC450), 35–750 мм (EOSC750), 110–1100 мм (EOSC1100); максимальная диафрагма F4.0; зум 10×, 21× и 10×
- Поле зрения ИК-канала
- 12,2°×9,8°…1,2°×1,0° (450); 15,6°×12,5°…0,7°×0,6° (750); 5,0°×4,0°…0,5°×0,4° (1100)
- Пространственное разрешение
- 0,03 / 0,02 / 0,01 мрад
- Дальность DRI по ИК-каналу (человек / техника / судно)
- EOSC450: обнаружение 15,0 / 48,0 / 154,0 км, распознавание 3,7 / 11,5 / 38,5 км, идентификация 1,9 / 5,7 / 19,2 км. EOSC750: 25,0 / 78,7 / 256,7 км, 6,2 / 19,1 / 64,2 км, 3,1 / 9,5 / 32,1 км. EOSC1100: 36,7 / 114,4 / 376,4 км, 9,1 / 28,1 / 94,1 км, 4,5 / 14,0 / 47,0 км
- Телевизионный канал
- CMOS 1/1.8″, 2688×1520 (4 Мп), объектив 10–1000 мм 100×, F3.0–11.5, оптическая стабилизация, оптический и алгоритмический антитуман
- Лазерный дальномер (опция)
- до 10 км, длина волны 1570 нм, минимальная дистанция 100 м, погрешность 15 м, частота повторных замеров ≥ 0,5 Гц
- Опорно-поворотное устройство
- панорама 360° непрерывно, наклон −45°…+45°; скорость 0,01–120°/с и 0,01–100°/с; точность 0,01°; 300 предустановок, 8 маршрутов обхода
- Питание
- блок питания AC 110–305 В 50 Гц; на устройстве DC 48 В ± 20 % либо DC 30–36 В; ≤ 180 Вт, пик ≤ 460 Вт с антиобледенением
- Потребление
- блок питания AC 110–305 В 60 Гц; на устройстве DC 48 В ± 20 % либо DC 30–36 В; ≤ 180 Вт, пик ≤ 460 Вт с антиобледенением
- Габариты
- 748 × 748 × 970 мм
- Масса
- 130 кг
- Рабочая температура
- 40 … +70°C
- Степень защиты
- IP67
Описание
Пост сверхдальнего наблюдения с охлаждаемым средневолновым каналом: HgCdTe 640 × 512, шаг 15 мкм, 3,7–4,8 мкм. В отличие от неохлаждаемого болометра детектор работает при криогенной температуре, собственные шумы падают, NETD < 20 мК. Плата — время выхода на режим и ресурс холодильной машины.
Охлаждение позволяет работать с длиннофокусной оптикой при относительно тёмной F4.0: 45–450, 35–750 или 110–1100 мм по исполнению. Узкое поле, до 0,5° × 0,4° у EOSC1100, даёт разрешение 0,01 мрад и обнаружение судна до 376,4 км. Опциональный дальномер 1570 нм добавляет привязку по дальности до 10 км.
Инфраструктуру считают заранее: 130 кг, 748 × 748 × 970 мм, до 180 Вт и до 460 Вт в пике с антиобледенением.
Характеристики приведены по данным производителя: страница модели ↗
