Радар наземного обзора RGS-5, Ku, 5 км, круговой
OEM · Азия под заказ
RGS-5

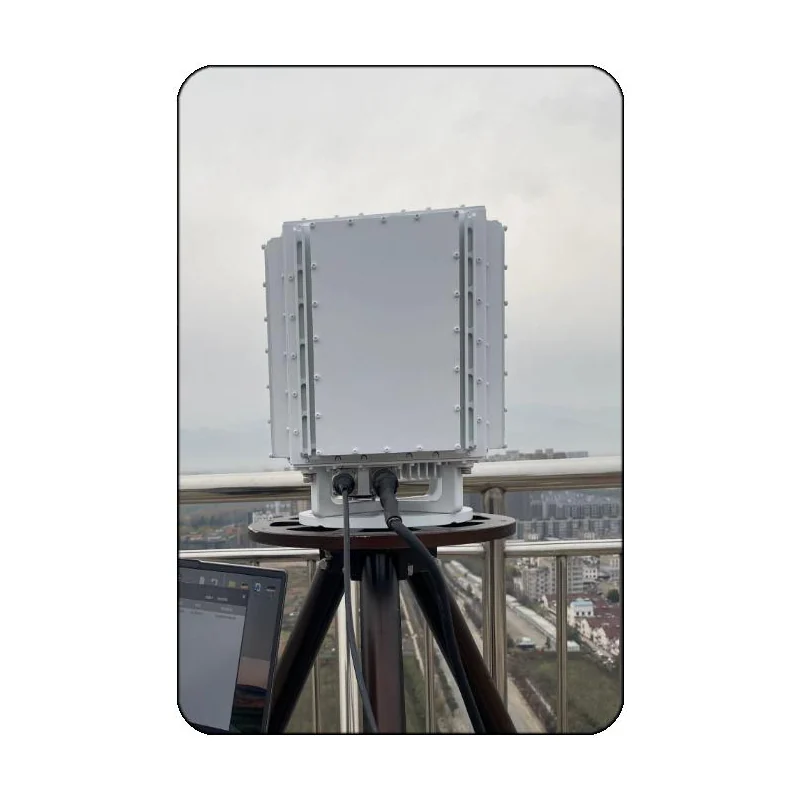

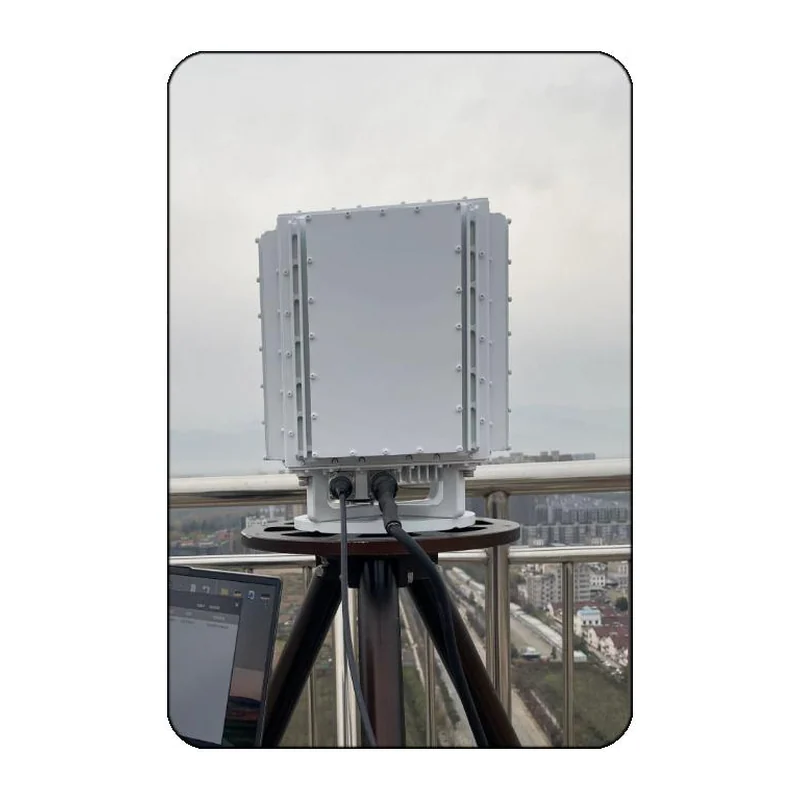

Радар наземного обзора RGS-5 (W03Q), Ku, 5 км, круговой

Круговой радар наземного и надводного обзора в Ku-диапазоне: человек — не менее 3 км, автомобиль и судно — не менее 5 км, обновление 0,25 с.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
RGS-5
Производитель
OEM, Азия
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Входит в подборку «Радары обнаружения малоразмерных БПЛА»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Артикул производителя
W03Q
Диапазон
Ku-диапазон
Режим работы
цифровое формирование луча (DBF) с многофазовым измерением угла
Обзор
360°, ширина луча по углу места 7°
Дальность
человек — ≥ 3 км; легковой автомобиль — ≥ 5 км; судно (ЭПР 100 м²) — ≥ 5 км
Скорость объектов
0,4–60 м/с
Сопровождение
≥ 400 объектов
Темп обновления
0,25 с
Точность (СКО)
дальность ≤ 3 м, азимут ≤ 0,4°
Интерфейс
гигабитный Ethernet, авиационный круглый разъём
Помехоустойчивость
ложные тревоги от типовых мешающих отражений не возникают
Питание и потребление
18–28 В (адаптер 220 В → 24 В), ≤ 120 Вт
Условия эксплуатации
−40…+55 °C, IP67
Масса
≤ 14 кг (блок радара)
Габариты
340 × 320 × 350 мм
Примечание
В сводной таблице каталога для этой модели указаны сопровождение ≥ 200 объектов, точность по дальности ≤ 5 м и угловая ≤ 0,5° — они расходятся со страницей модели.

Описание

Радар наземного и надводного обзора: обнаруживает и сопровождает движущиеся объекты на земле и воде — пешеходов, автомобили, суда. Ku-диапазон, круговой обзор 360° с цифровым формированием луча и многофазовым измерением угла, ширина луча по углу места 7°. Человек обнаруживается на дальности не менее 3 км, легковой автомобиль и судно с ЭПР 100 м² — не менее 5 км, скорости объектов — от 0,4 до 60 м/с.

В отличие от других радаров воздушной обстановки рассчитан на наземные и надводные объекты, а от секторной модели своей линейки отличается круговым обзором. Картина обновляется каждые 0,25 с; блок радара весит до 14 кг при габаритах 340×320×350 мм и защищён по IP67.

Рабочая дальность — от 50 м до 5 км. Питание 18–28 В через адаптер 220 В → 24 В, потребление до 120 Вт, обмен по гигабитному Ethernet через авиационный круглый разъём, работа от −40 до +55 °C; ложные тревоги от типовых мешающих отражений, по данным производителя, не возникают.
