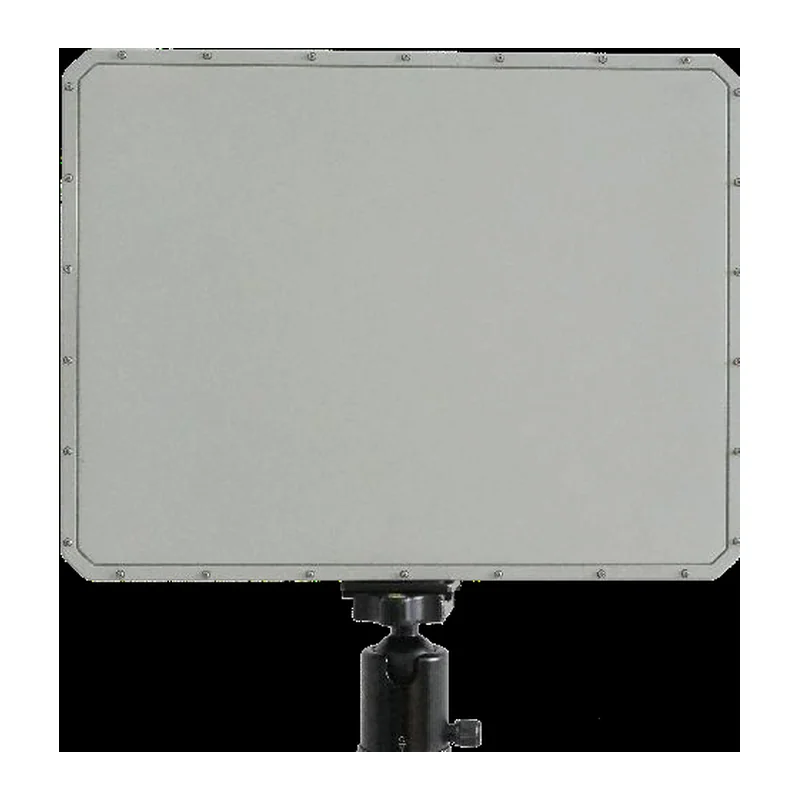

Радар наземного обзора RGS-16, X, 16 км, АФАР
OEM · Азия под заказ
RGS-16

Радар наземного обзора RGS-16 (W06), X, 12 км, АФАР

Радар наземного и надводного обзора: обнаруживает и сопровождает движущиеся объекты на земле и воде, человек обнаруживается на ≥ 5 км. Дальность 50 м – 12 км, темп обновления 1 с.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
RGS-16
Производитель
OEM, Азия
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Входит в подборку «Радары обнаружения малоразмерных БПЛА»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Артикул производителя
W06
Диапазон
X-диапазон
Режим работы
активная фазированная антенная решётка (АФАР), одномерное сканирование
Обзор
сектор 90°, ширина луча по углу места 7°
Дальность
человек — ≥ 5 км; легковой автомобиль — ≥ 8 км; крупная техника и суда — ≥ 12 км
Скорость объектов
0,4–60 м/с
Сопровождение
≥ 200 объектов
Темп обновления
1 с
Точность (СКО)
дальность ≤ 5 м, азимут ≤ 0,25°, скорость ≤ 0,1 м/с ± 2 %
Интерфейс
гигабитный Ethernet, авиационный круглый разъём
Помехоустойчивость
ложные тревоги от типовых мешающих отражений не возникают
Питание и потребление
18–28 В (адаптер 220 В → 24 В), ≤ 80 Вт
Условия эксплуатации
−40…+55 °C, IP67
Масса
≤ 5 кг
Габариты
365 × 295 × 55 мм
Примечание
В сводной таблице каталога производителя для W06 указаны дальность до 16 км, потребление ≤ 75 Вт и габариты 340 × 250 × 70 мм — это расходится со страницей модели.

Описание

Средство наблюдения и распознавания воздушной обстановки. Производитель — OEM.

Диапазон — X-диапазон. Режим работы — активная фазированная антенная решётка (АФАР), одномерное сканирование. Обзор — сектор 90°, ширина луча по углу места 7°. Дальность — человек — ≥ 5 км; легковой автомобиль — ≥ 8 км; крупная техника и суда — ≥ 12 км.

Скорость объектов — 0,4–60 м/с. Сопровождение — ≥ 200 объектов. Темп обновления — 1 с. Точность (СКО) — дальность ≤ 5 м, азимут ≤ 0,25°, скорость ≤ 0,1 м/с ± 2 %.

Интерфейс — гигабитный Ethernet, авиационный круглый разъём. Помехоустойчивость — ложные тревоги от типовых мешающих отражений не возникают. Питание и потребление — 18–28 В (адаптер 220 В → 24 В), ≤ 80 Вт.

Дальность обнаружения указывают для эталонного объекта заданной ЭПР — для аппарата другого размера она пересчитывается.
