Бортовой транспондер ADS-B Exceed EXD11-TR, 20–150 Вт, DO-260B
Оригинальное название: Exceed EXD11-TR
Бортовой приёмопередатчик ADS-B по DO-260B мощностью 20, 100 или 150 Вт со встроенными GNSS и барометром, RS422 и UART, масса около 90 г.
- Артикул
- EXD11-TR
- Производитель
- Exceed, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Чего в карточке нет: несущая частота — пришлём по запросу.
Входит в подборку «Компоненты систем обнаружения БПЛА»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Коротко
Бортовой транспондер ADS-B Exceed EXD11-TR, 20–150 Вт, DO-260B — интерфейс RS422 (J30J), UART TTL (GH1.25-4P), питание 8–36 В, стандарт DO-260B. Из остального: мощность передатчика 20 / 100 / 150 Вт (43 / 50 / 52 дБм). Прочее: масса около 90 г, габариты 64 × 53 × 17 мм (20 Вт), 73 × 53 × 17 мм (от 100 Вт), рабочая температура −40…+85 °C. Производитель — Exceed, Китай; раздел каталога — ADS-B, Remote ID и транспондеры.
Характеристики
- Стандарт
- DO-260B
- Мощность передатчика
- 20 / 100 / 150 Вт (43 / 50 / 52 дБм)
- Сигнал
- 1090ES (DF17/DF18) или UAT978
- Чувствительность приёма
- −90 дБм
- Дальность передачи
- до 150 км (по брошюре производителя)
- Дальность приёма
- около 200 км
- GNSS
- GPS/BeiDou, SBAS, лучше 2,5 м
- Барометр
- встроенный, разрешение 10 см
- Интерфейс
- RS422 (J30J), UART TTL (GH1.25-4P)
- Питание
- 8–36 В
- Габариты

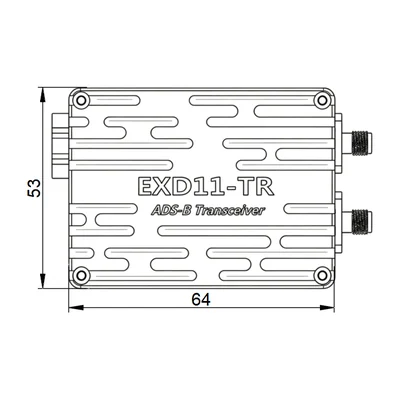

- 64 × 53 × 17 мм (20 Вт), 73 × 53 × 17 мм (от 100 Вт)
- Масса
- около 90 г
- Рабочая температура
- −40…+85 °C
- Потребление
- менее 2 Вт
- Синхронизация времени
- по GNSS, точность менее 100 нс
Описание

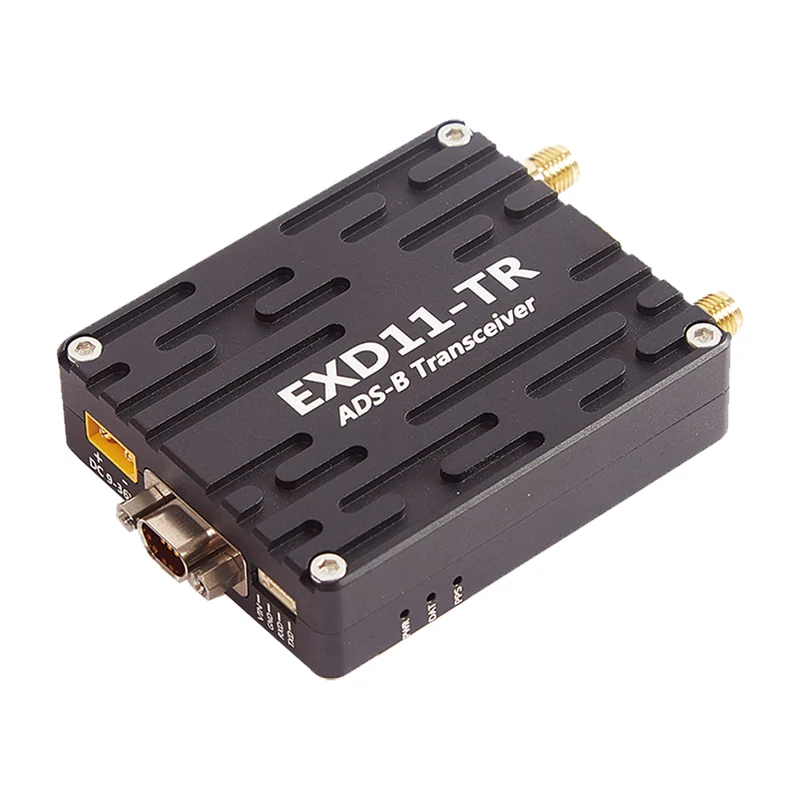

Приёмопередатчик ADS-B по DO-260B для беспилотников, беспилотных дирижаблей, привязных аэростатов, зондов и лёгких пилотируемых самолётов: делает борт видимым для диспетчеров и других воздушных судов и принимает их сигналы. Мощность передатчика задаётся при заказе — 20, 100 или 150 Вт (43, 50 или 52 дБм), сигнал 1090ES или UAT978; передатчик и приёмник включаются независимо.
Среди соседних позиций — приёмники, модули Remote ID, отладочные комплекты, переносной передатчик и наземные станции; этот транспондер выделяется выбором мощности и встроенной навигацией: GPS/BeiDou с SBAS и погрешностью менее 2,5 м, барометр с разрешением 10 см, синхронизация времени по GNSS с точностью менее 100 нс. Приём — −90 дБм и около 200 км, передача по брошюре — до 150 км.

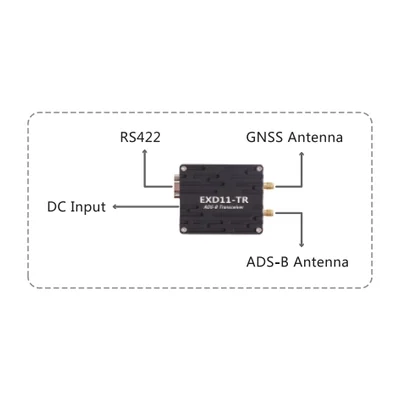

Питание 8–36 В, потребление менее 2 Вт. Интерфейсы — RS422 через J30J и UART 3,3 В через GH1.25-4P, 9600–921 600 бод; код ICAO и позывной задают по порту, координаты и курс можно брать от автопилота. Антенны подключают к SMA. Габариты — 64 × 53 × 17 мм (20 Вт) и 73 × 53 × 17 мм (от 100 Вт), масса без антенн около 90 г, −40…+85 °C.
Характеристики приведены по данным производителя: страница модели ↗
