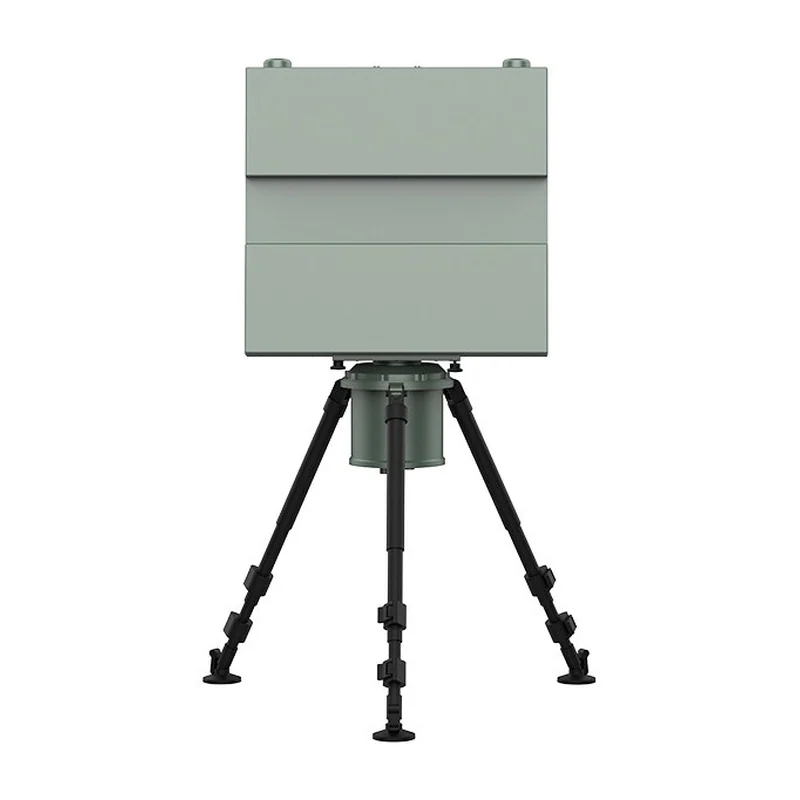

Радар обнаружения БПЛА Ruidaen RDN-120, Ku, 6 км
Быстроразвёртываемый радар кругового обзора на непрерывном ЛЧМ-сигнале с фазированной решёткой: 6 км по цели с ЭПР 0,01 м², 15 км по цели с ЭПР 0,5 м², сопровождение на проходе.
- Артикул
- RDN-120
- Производитель
- Ruidaen, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Чего в карточке нет: масса — пришлём по запросу.
Входит в подборку «Компоненты систем обнаружения БПЛА», «Радары обнаружения малоразмерных БПЛА»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Коротко
Радар обнаружения БПЛА Ruidaen RDN-120, Ku, 6 км — дальность ≥ 6 км (ЭПР 0,01 м²); ≥ 15 км (ЭПР 0,5 м²), диапазон Ku, режим работы непрерывный сигнал с линейной частотной модуляцией, фазированная антенная решётка…. Из остального: обзор 0…360° по азимуту. Прочее: рабочая температура −40…+70 °C. Производитель — Ruidaen, Китай; раздел каталога — радиолокация и наблюдение.
Характеристики
- Диапазон
- Ku
- Режим работы
- непрерывный сигнал с линейной частотной модуляцией, фазированная антенная решётка, сопровождение на проходе (TWS)
- Дальность
- ≥ 6 км (ЭПР 0,01 м²); ≥ 15 км (ЭПР 0,5 м²)
- Обзор
- 0…360° по азимуту
- Точность (СКО)
- дальность ≤ 6 м, азимут ≤ 0,3°, угол места ≤ 0,5°
- Разрешение по дальности
- ≤ 15 м
- Типы целей
- БПЛА, парапланы с мотором, дельталёты; выдаёт дальность, положение, высоту и скорость
- Сетевые возможности
- работа поодиночке и в сети под управлением командного пункта, выгрузка данных без оператора
- Диагностика
- встроенный контроль (BIT) с локализацией неисправности
- Исполнение
- полностью твердотельное, модульное; развёртывание на крыше, возвышенности или на автомобиле
- Рабочая температура
- −40…+70 °C
Описание
Радар кругового обзора Ku-диапазона для обнаружения малых БПЛА: непрерывный ЛЧМ-сигнал, фазированная решётка, сопровождение на проходе. Цель с ЭПР 0,01 м² — это малый квадрокоптер — обнаруживается от 6 км, с ЭПР 0,5 м² — от 15 км.
Точность — до 6 м по дальности, 0,3° по азимуту и 0,5° по углу места, разрешение по дальности — 15 м. Радар выдаёт дальность, положение, высоту и скорость по беспилотникам, мотопарапланам и дельталётам и работает в одиночку или в сети под управлением командного пункта.
Конструкция твердотельная и модульная, со встроенным контролем неисправностей; радар разворачивают на крыше, возвышенности или автомобиле, работает он при −40…+70 °C. Радар видит и аппараты без радиоканала, которых не заметит радиочастотный детектор, поэтому их ставят вместе.
Характеристики приведены по данным производителя: страница модели ↗
