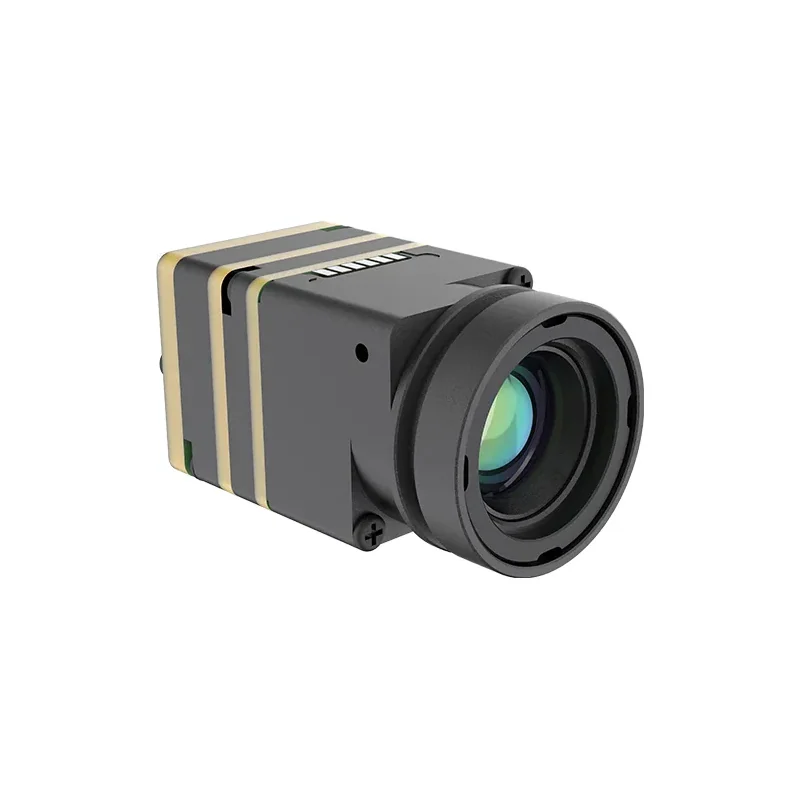

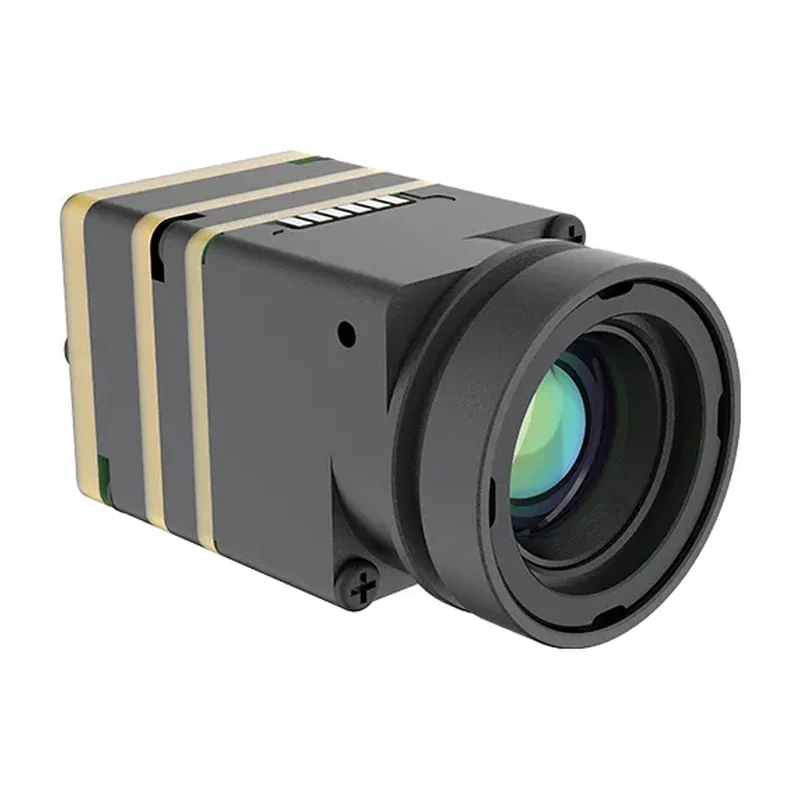

Тепловизионное ядро Turing M640Pro, 640×512, шаг 8 мкм

Сверхлёгкое ядро для коммерческих БПЛА, микрогимбалов и носимых приборов: корпус 13×13×13,4 мм и масса менее 3,5 г при разрешении 640×512 и потреблении до 0,5 Вт. Применяется для контроля дефектов техпроцессов, обнаружения возгораний, обследования ЛЭП и поиска людей.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен

Артикул: Turing M640Pro
Производитель: Raytron, Китай
Срок: от 3 недель до отгрузки из чего складывается
Линейка: 3 типоразмера в серии

Чего в карточке нет: разрешение, шаг пикселя — пришлём по запросу.

Входит в подборку «Зум- и тепловизионные модули для подвесов»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Тип детектора: неохлаждаемый болометр на оксиде ванадия (VOx), ИК-фокальная матрица
Разрешение и шаг пикселя: 640×512, 8 мкм
Спектральный диапазон: 8–14 мкм
NETD: ≤ 40 мК при 25 °C, F/1.0
Частота кадров: 50 Гц в режиме наблюдения, 30 Гц в режиме термометрии
Объективы: 4,5 мм или 8,7 мм
Обработка изображения: растяжение гистограммы, локальное повышение контраста, временное и пространственное шумоподавление, повышение детализации и подчёркивание границ; псевдоцвета, перекрестие, зеркалирование по трём осям
Видеоинтерфейс: 8-бит LVCMOS, BT.601, MIPI 2 lane, USB 2.0; управление UART 1,8 В
Питание: MAIN_POWER 3,8–5,2 В (типовое 5 В); плата расширения 4P USB, USB_VBUS 5,0 В
Потребление: ≤ 0,5 Вт при 25 °C
Измерение температуры: −20…+150 °C и 100…+650 °C, погрешность ± 2 °C или ± 2 % от показания при окружающей −20…+60 °C; анализ по точке, линии и области
Рабочая температура корпуса: −40…+70 °C (термометрия −20…+60 °C); хранение −45…+85 °C; вибрация 2g случайная по 3 осям, удар 6g/2 мс
Габариты: 13×13×13,4 мм
Масса: 3,5 г

Описание

Тепловизионное ядро для встраивания: корпус 13×13×13,4 мм и масса 3,5 г — уровень, при котором ИК-канал помещается в микрогимбал, носимый прибор или лёгкий БПЛА.

Детектор VOx 640×512 с шагом 8 мкм. Мелкий пиксель означает меньшую площадь матрицы при том же разрешении, а значит и компактную короткофокусную оптику: объективы 4,5 и 8,7 мм дают такое же поле зрения, какое на 12-микронной матрице потребовало бы более крупного объектива. NETD ≤ 40 мК, кадр 50 Гц в наблюдении и 30 Гц в термометрии, потребление ≤ 0,5 Вт.

Готового видеовыхода под монитор нет: LVCMOS/BT.601, MIPI и USB 2.0, управление UART 1,8 В — нужны своя плата обвязки и питание 3,8–5,2 В. Термометрия −20…+150 °C и 100…+650 °C, ± 2 °C.

Характеристики приведены по данным производителя: страница модели ↗
