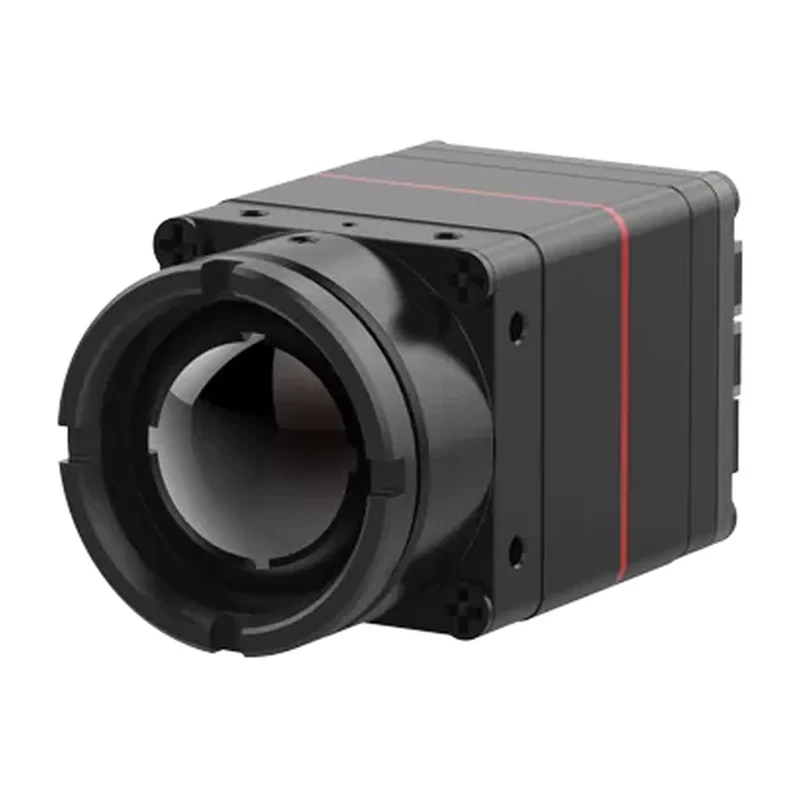

iTL608 — миниатюрное ядро LWIR 640×512 / 8 мкм
Самое компактное ядро формата 640×512 в подборке: сечение 13×13 мм и масса 6,7 г с объективом 6 мм. Шаг пикселя 8 мкм позволяет получить то же поле зрения при вдвое меньшем фокусном расстоянии и, соответственно, при существенно меньшей и более лёгкой оптике. Применяется в микро-БПЛА, компактных прицельных и наблюдательных приборах, смартфонных насадках и встраиваемых системах машинного зрения.
- Артикул
- iTL608
- Производитель
- SensorMicro, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Чего в карточке нет: масса, габариты — пришлём по запросу.
Входит в подборку «Зум- и тепловизионные модули для подвесов»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Сенсор
- неохлаждаемый микроболометр VOx
- Спектральный диапазон
- 8–14 мкм
- NETD (типовой)
- ≤ 30 мК
- Обработка изображения
- NUC, 3DNR, DNS, DRC, EE; 10 палитр
- Видеоинтерфейсы
- MIPI, USB 2.0, BT.656; данные RAW / YUV / TMP; управление TTL-232, USB 2.0, I²C; разъём 34-pin BP04SD-34–0065-R0
- Габариты с объективом
- 13×13×18,3 мм (6 мм, ø линзы 12,3 мм); 13×13×19,8 мм (8,7 мм, ø 15,6 мм); 13×13×27,9 мм (16,7 мм, ø 22,2 мм); 13×13×39 мм (30 мм, ø 36 мм)
- Масса с объективом
- 6,7± 1,5 г (6 мм); 7,5± 1,5 г (8,7 мм); 17± 1,5 г (16,7 мм); 42,7± 1,5 г (30 мм)
- Объективы
- атермализованные фикс-фокус 6 / 8,7 / 16,7 / 30 мм
- Сертификация
- RoHS 2.0 / REACH
- Разрешение
- 640×512 мкм
- Шаг пикселя
- 640×8 мкм
- Частота кадров
- 30 Гц / ≤ 6 с
- Частота выход на режим
- 50 Гц / ≤ 6 с
- Питание
- 4–5,5 В
- Потребление
- 0,4 Вт
- Рабочая температура
- −40…+70 °C, хранение −45…+85 °C, влажность 5–95 % без конденсата; случайная вибрация 5,35 g rms по трём осям, удар полусинус 40 g
- Рабочая стойкость
- 11 мс
Описание
Самое компактное ядро 640×512 в подборке: 13×13 мм в сечении и 6,7 г вместе с объективом 6 мм. Причина — шаг пикселя 8 мкм вместо 12: матрица физически меньше, и то же поле зрения даёт более короткофокусная и лёгкая оптика.
Меньший пиксель собирает меньше энергии, но NETD здесь удержан на ≤ 30 мК. Потребление 0,4 Вт при питании 4–5,5 В, выход на режим ≤ 6 с — ядро для микро-БПЛА, компактных прицельных приборов и встраиваемого машинного зрения.
Объективы 6 / 8,7 / 16,7 / 30 мм: с 30 мм сборка тяжелеет до 42,7 г и удлиняется до 39 мм, передняя линза вырастает до ø36 мм — габарит определяет уже оптика, а не ядро. Интерфейсы MIPI, USB 2.0, BT.656, управление TTL-232, USB и I²C через 34-pin.
Характеристики приведены по данным производителя: страница модели ↗
