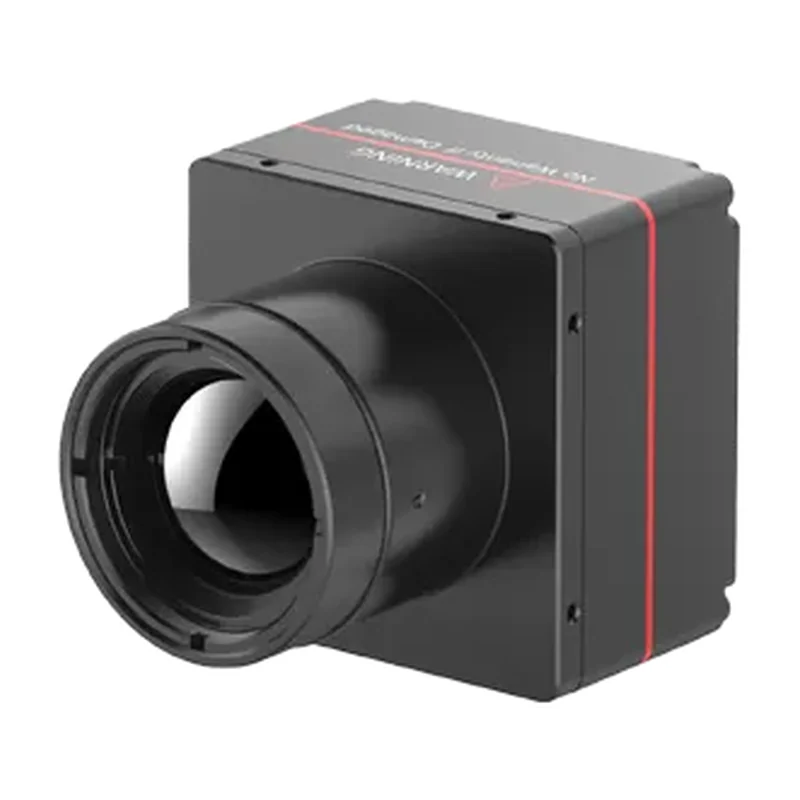

iSE1212 — неохлаждаемое ядро LWIR 1280×1024 / 12 мкм
Мегапиксельное ядро для задач, где нужны одновременно широкий угол и различение мелких деталей: наблюдение на дальних рубежах, контроль протяжённых объектов, промышленная диагностика высокого разрешения, научные стенды. Даёт вчетверо больше пикселей, чем 640×512, при сохранении безшторочной работы; поставляется как голое ядро и в кожухе.
- Артикул
- iSE1212
- Производитель
- SensorMicro, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Входит в подборку «Зум- и тепловизионные модули для подвесов»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Сенсор
- неохлаждаемый микроболометр VOx, керамическая упаковка
- Спектральный диапазон
- 8–14 мкм
- NETD (типовой)
- ≤ 30 мК
- Калибровка и обработка
- безшторочная (shutterless), шторка опциональна; супер-разрешение, «картинка в картинке», настраиваемое OSD, спящий режим, одноклавишная калибровка; NUC, DRC, DNS, DDE, SFFC; 10 палитр; цифровой зум 1×/2×/4×/8×
- Видеоинтерфейсы
- DVP16, BT.1120, USB 3.0, MIPI-DSI 4-lane; данные YUV420 / YUV422 / RGB888 / RAW; управление TTL-232 / USB; разъём 50-pin BP040SB-50–0114-B-R0
- Платы расширения
- USB 3.0, SDI, HDMI, GigE, CameraLink, VPC, MIPI-CSI 2-lane
- Объективы
- фикс-фокус атермализованные 14 / 19 / 25 / 35 мм (голое ядро) и 50 / 100 мм; моторизованные 75 / 100 / 150 мм; трансфокаторы 15–100, 25–75, 28–90, 30–180, 25–225, 30–300 мм
- Сертификация
- RoHS 2.0 / REACH
- Разрешение
- 1280×1024 мкм
- Шаг пикселя
- 1280×12 мкм
- Частота кадров
- 25 / 50 Гц / 7 с
- Частота выход на режим
- 30 / 50 Гц / 7 с
- Питание
- 2,7–5,3 В
- Потребление
- 1,2 Вт при 25 Гц и 23± 3 °C
- Габариты
- 38×39×28 мм
- Масса
- 3 г
- Рабочая температура
- −40…+70 °C, хранение −45…+85 °C, влажность 5–95 % без конденсата; случайная вибрация 5,35 g по трём осям, удар полусинус 30 g
- Рабочая стойкость
- 11 мс
Описание
Мегапиксельное ядро 1280×1024 при шаге 12 мкм: вчетверо больше пикселей, чем у 640×512, то есть на том же угле обзора цель занимает вдвое больше пикселей по каждой оси и опознаётся с большей дистанции.
Плата за разрешение — габарит 38×39×28 мм и 1,2 Вт при 25 Гц против 0,8 Вт у младших ядер. NETD ≤ 30 мК, безшторочная калибровка без замирания кадра. Поток тяжелее, поэтому интерфейсы другие: USB 3.0, DVP16, BT.1120, MIPI-DSI.
Оптика для голого ядра начинается с 14 мм, дальше фикс-фокусы до 100 мм, моторизованные 75–150 мм и трансфокаторы до 30–300 мм. Есть исполнение в кожухе — его проще ставить в готовый прибор, голое ядро рассчитано на собственную механику.
Характеристики приведены по данным производителя: страница модели ↗
