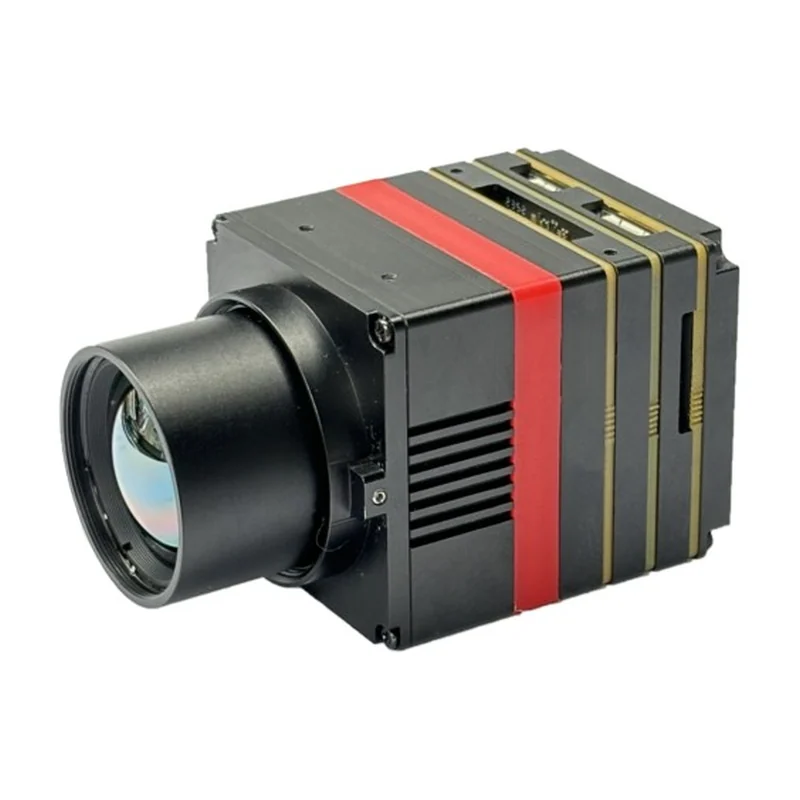

Тепловизионный модуль Univision UV-TH31025W, 384×288 / 12 мкм
Модуль Univision 384×288 с фиксированным объективом 25 мм: поле зрения 10,5° × 7,9°, шаг пикселя 12 мкм, масса 121 г без объектива.
- Артикул
- Univision UV-TH31025W
- Производитель
- Univision, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- Другие модели линейки →
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Коротко
Тепловизионный модуль Univision UV-TH31025W, 384×288 / 12 мкм — разрешение 384×288, сенсор неохлаждаемый микроболометр VOx, шаг пикселя 12 мкм. Из остального: угол обзора 10,5° × 7,9°, спектральный диапазон 8–14 мкм. Прочее: масса 121 г (без объектива), габариты 56,8×43×43 мм. Производитель — Univision, Китай; раздел каталога — тепловизоры для дронов: модули и ядра.
Характеристики
- Сенсор
- неохлаждаемый микроболометр VOx
- Разрешение
- 384×288
- Шаг пикселя
- 12 мкм
- Спектральный диапазон
- 8–14 мкм
- Объектив
- 25 мм, фиксированный
- Угол обзора
- 10,5° × 7,9°
- Габариты
- 56,8×43×43 мм
- Масса
- 121 г (без объектива)
- Число пикселей
- 110 592 пикселей (расчёт по разрешению)
- Формат матрицы
- 4,61×3,46 мм (расчёт: разрешение × шаг пикселя)
- Диагональ матрицы
- 5,76 мм (расчёт по размеру матрицы)
Описание
Сочетание матрицы 384×288 и объектива 25 мм даёт модулю Univision поле зрения 10,5° × 7,9°. Сенсор — неохлаждаемый микроболометр VOx с шагом 12 мкм, спектральный диапазон — 8–14 мкм, формат матрицы — 4,61×3,46 мм при диагонали 5,76 мм.
Объектив 25 мм даёт узкое поле зрения и обозначен производителем как фиксированный. Атермализация компенсирует уход фокуса при смене температуры, поэтому для фиксированного объектива резкость проверяют на реальных перепадах.

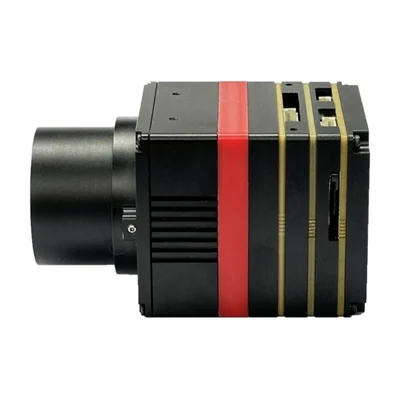

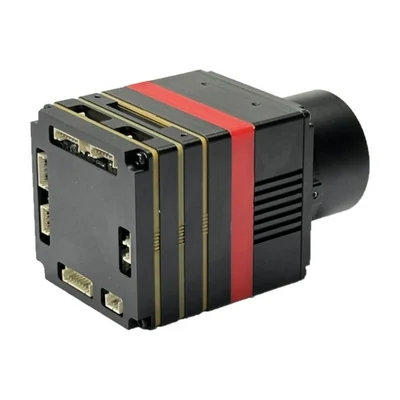

Корпус — 56,8×43×43 мм, масса — 121 г без объектива. Фокус 25 мм подходит для наблюдения на средней дистанции; для облёта и обзора нужна более короткая оптика, для дальнего наблюдения — более длинная.
Характеристики приведены по данным производителя: страница модели ↗
