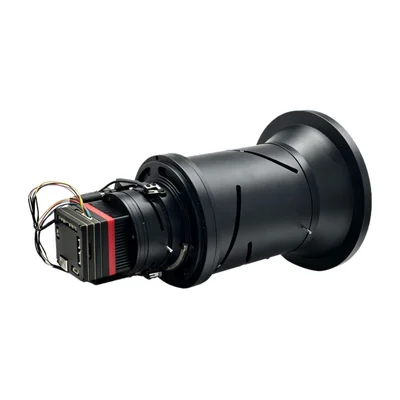

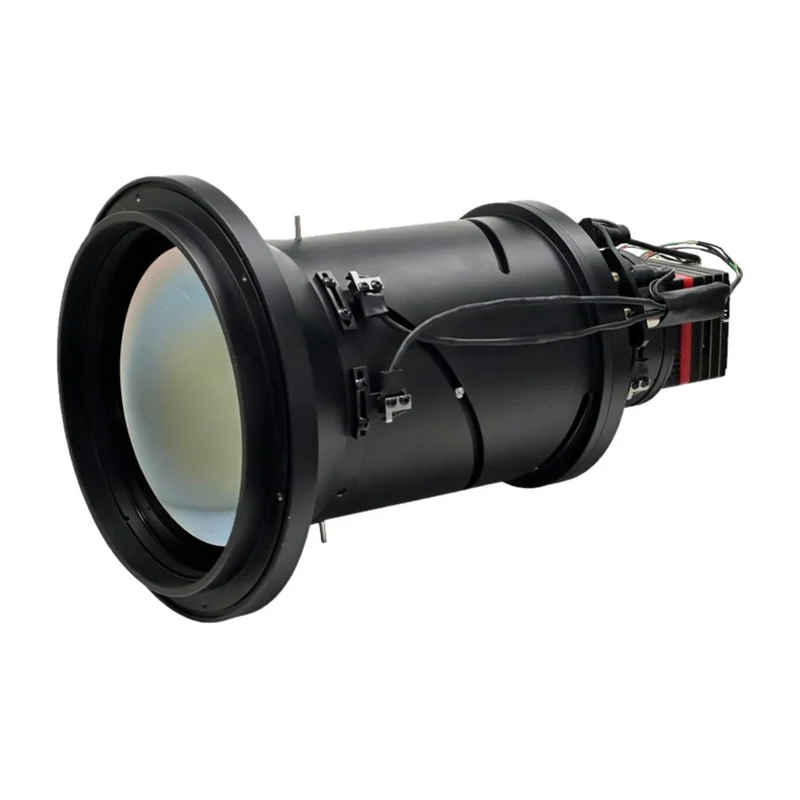

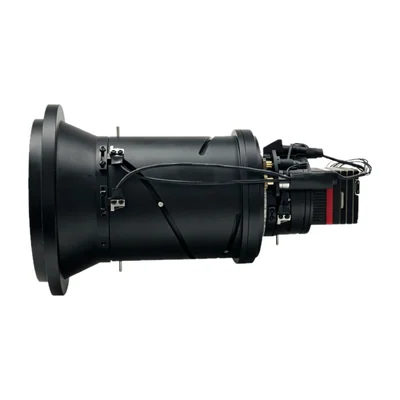

Тепловизионный модуль Univision UV-TH129225AW (H), 1280×1024 / 12 мкм
Univision · Китай под заказ
Univision UV-TH129225AW (H)

Тепловизионный модуль Univision UV-TH129225AW (H), 1280×1024 / 12 мкм

Неохлаждаемый тепловизионный модуль Univision UV-TH129225AW (H) на микроболометре VOx: 1280×1024, шаг пикселя 12 мкм, диапазон 8–14 мкм, объектив 25–225 мм, моторизованный зум, поле зрения 35,4° × 28,2°–3,8° × 3°.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
Univision UV-TH129225AW (H)
Производитель
Univision, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Тепловизионный модуль Univision UV-TH129225AW (H), 1280×1024 / 12 мкм — разрешение 1280×1024, сенсор неохлаждаемый микроболометр VOx, шаг пикселя 12 мкм. Из остального: угол обзора 35,4° × 28,2°–3,8° × 3°, спектральный диапазон 8–14 мкм. Прочее: масса 4715 г, габариты Ø165,4×325,9 мм. Производитель — Univision, Китай; раздел каталога — тепловизоры для дронов: модули и ядра.

Характеристики

Сенсор
неохлаждаемый микроболометр VOx
Разрешение
1280×1024
Шаг пикселя
12 мкм
Спектральный диапазон
8–14 мкм
Объектив
25–225 мм, моторизованный зум
Угол обзора
35,4° × 28,2°–3,8° × 3°
Потребление
7,5 Вт
Габариты
Ø165,4×325,9 мм
Масса
4715 г
Число пикселей
1,31 Мп (расчёт по разрешению)
Формат матрицы
15,36×12,29 мм (расчёт: разрешение × шаг пикселя)
Диагональ матрицы
19,67 мм (расчёт по размеру матрицы)

Описание

Неохлаждаемый тепловизионный тракт — матрица микроболометров и германиевая оптика; подсветка сцены ему не нужна. Матрица 1280×1024, шаг пикселя 12 мкм, диапазон 8–14 мкм.

Шаг 12 мкм — текущий массовый минимум: при равном разрешении матрица мельче, а значит объектив с тем же полем зрения короче и легче. Оптика — 25–225 мм, моторизованный зум, поле зрения 35,4° × 28,2°–3,8° × 3°.

Потребление — 7,5 Вт. Габариты Ø165,4×325,9 мм, масса 4715 г.

Характеристики приведены по данным производителя: страница модели ↗
