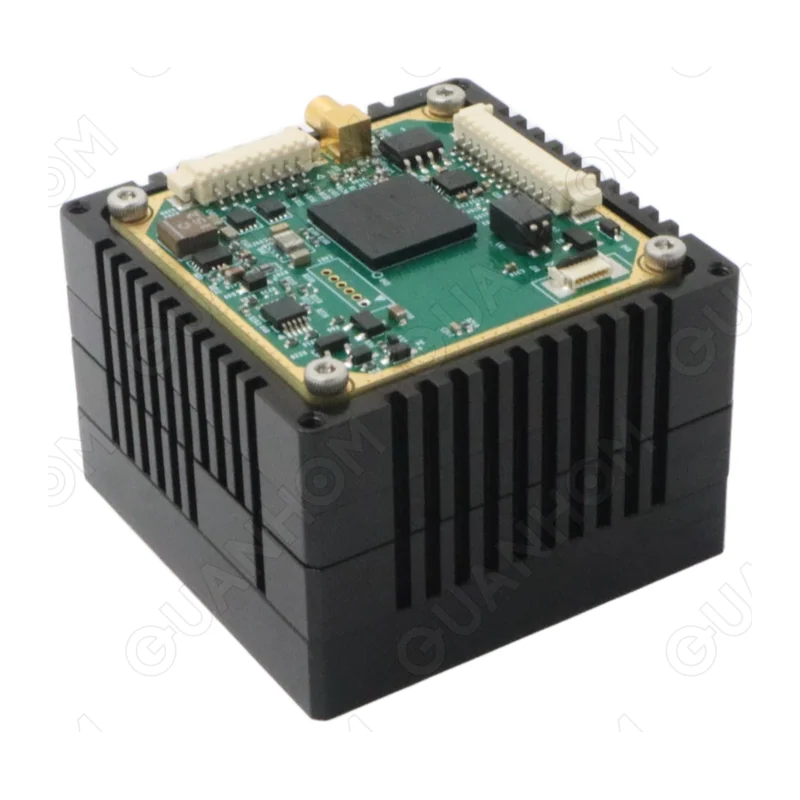

ITZ1212 — тепловизионный модуль LWIR 1280×1024
Модуль высокого разрешения для задач дальнего обнаружения и детального анализа: научные и промышленные измерения, диагностика оборудования, дальнее наблюдение, системы с цифровым увеличением без потери детализации.
- Артикул
- ITZ1212
- Производитель
- Quanhom, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Чего в карточке нет: масса — пришлём по запросу.
Входит в подборку «Зум- и тепловизионные модули для подвесов»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Тип детектора
- неохлаждаемая матрица на фокальной плоскости, микроболометр на оксиде ванадия (VOx)
- Разрешение
- 1280 × 1024
- Шаг пикселя
- 12 мкм
- Спектральный диапазон
- 8–12 мкм
- NETD
- ≤ 50 мК либо ≤ 40 мК в зависимости от применённого детектора (при F/1, 300 K, 25 Гц)
- Частота кадров
- 30 Гц
- Видеоинтерфейс
- цифровой SDI
- Питание / потребление
- DC 12 В; ≤ 5 Вт
- Габариты
- ≤ 45 × 45 × 36,2 мм (масса производителем не опубликована)
- Рабочая температура
- рабочая −40…+70 °C, хранение −45…+85 °C
Описание
Модуль на неохлаждаемом болометре VOx с матрицей 1280 × 1024 и шагом 12 мкм. Мелкий шаг удерживает физический размер матрицы в разумных пределах: при вчетверо большем числе пикселей объектив нужен не длиннее, чем для 640-й матрицы с шагом 17 мкм, а деталей в кадре больше — цифровое увеличение не расползается в пиксели.
Плата за мелкий пиксель — меньше собранной энергии на элемент: NETD ≤ 50 или ≤ 40 мК в зависимости от применённого детектора против 40 мК у 17-микронного модуля линейки.
Оптику берут рассчитанную под шаг 12 мкм — объектив под 17 мкм не даст матрице отработать разрешение. Выход только SDI, потребление до 5 Вт от 12 В: теплоотвод через корпус предусмотреть при интеграции.
Характеристики приведены по данным производителя: страница модели ↗
