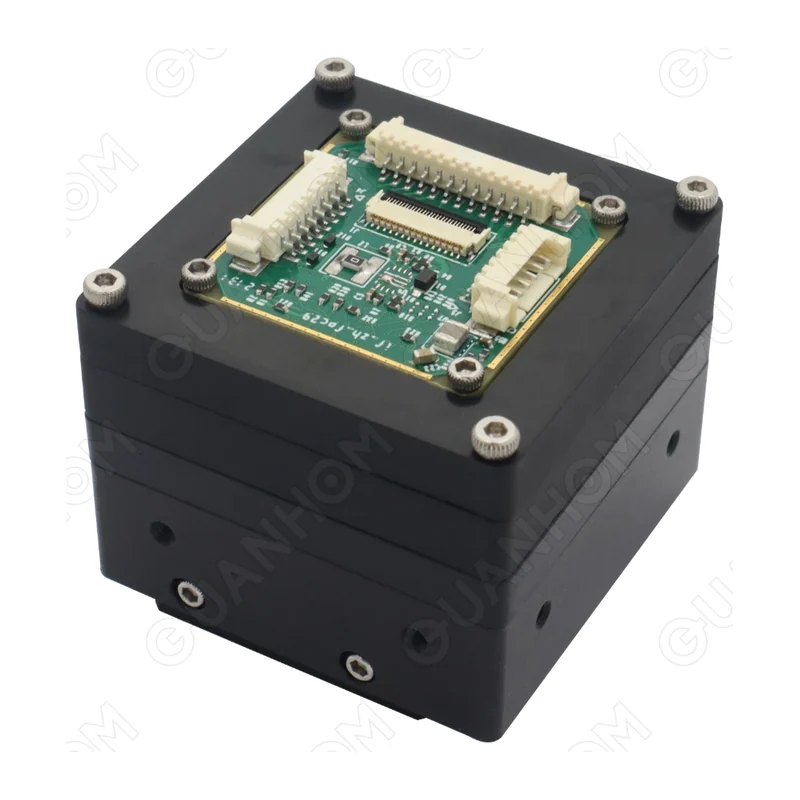

ITZ6417 — тепловизионный модуль LWIR 640×512
Модуль для систем, где важнее чувствительность и совместимость с распространённой оптикой под шаг 17 мкм: стационарное наблюдение, периметровая охрана, интеграция в оптико-электронные посты с цифровым выходом SDI.
- Артикул
- ITZ6417
- Производитель
- Quanhom, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Входит в подборку «Зум- и тепловизионные модули для подвесов»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Тип детектора
- неохлаждаемая матрица на фокальной плоскости, микроболометр на оксиде ванадия (VOx)
- Разрешение
- 640 × 512
- Шаг пикселя
- 17 мкм
- Спектральный диапазон
- 8–12 мкм
- NETD
- 40 мК (при F/1.0, 30 Гц, 300 K)
- Частота кадров
- 25 Гц (опционально 50 Гц)
- Видеоинтерфейс
- аналоговый CVBS; цифровой SDI
- Питание / потребление
- DC 12 В; ≤ 1,5 Вт
- Рабочая температура
- рабочая −40…+70 °C, хранение −45…+85 °C
- Габариты
- 41 × 41 × 37,72 мм
- Масса
- 120 г
Описание
Тепловизионный модуль диапазона 8–12 мкм на неохлаждаемом болометре VOx: криостат не нужен, отсюда потребление до 1,5 Вт, готовность сразу после включения и масса 120 г при габаритах 41 × 41 × 37,72 мм.
Шаг 17 мкм — это большая площадь пикселя и больший съём сигнала, отсюда NETD 40 мК: перепад температур мельче этой величины тонет в шуме. Матрица с таким шагом крупнее 12-микронной той же размерности, и под неё считалась основная масса серийной ИК-оптики — выбор объективов шире.
25 Гц хватает стационарному посту, для подвижной платформы заказывается вариант 50 Гц. Выходы и аналоговый CVBS, и цифровой SDI — под IP-тракт потребуется кодер или плата захвата. Питание 12 В.
Характеристики приведены по данным производителя: страница модели ↗
