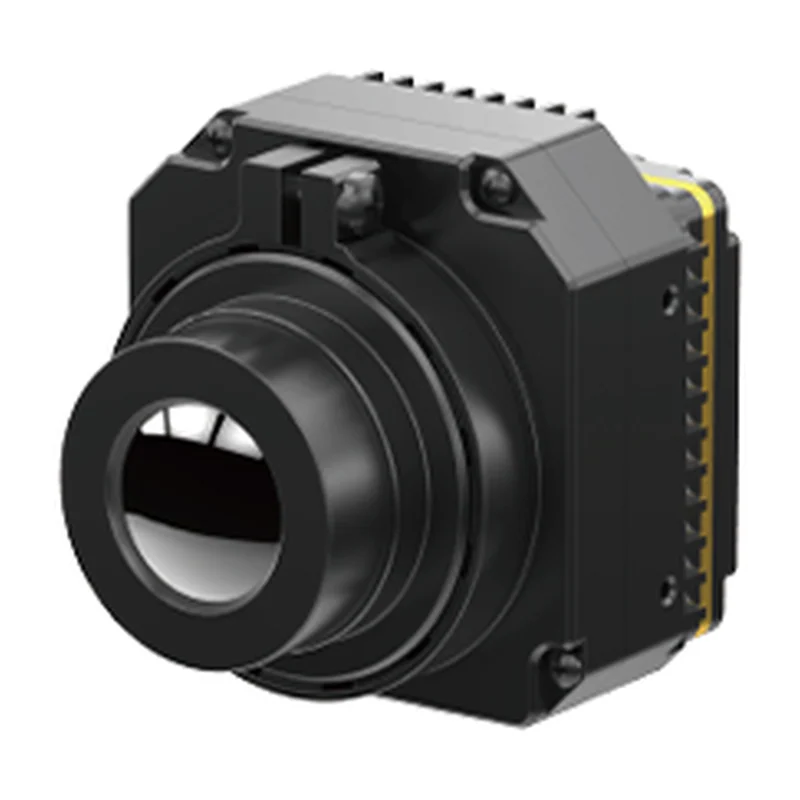

Тепловизионное ядро Guide MAX1212, 1280×1024 / 12 мкм
Guide Infrared · Китай под заказ
MAX1212

Тепловизионное ядро Guide MAX1212, 1280×1024 / 12 мкм

Ядро высокого разрешения в металлическом корпусе для стационарных дальнобойных комплексов наблюдения и оптико-электронных систем с моторизованной оптикой.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
MAX1212
Производитель
Guide Infrared, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается
Линейка
других моделей этой линейки в каталоге нет

Чего в карточке нет: спектральный диапазон — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Тип детектора
неохлаждаемый длинноволновый (LWIR) болометр в металлическом корпусе
NETD, типовой
≤ 50 мК
Частота кадров
25 Гц
Видеоинтерфейс
цифровой BT.1120 / DVP / LVDS; аналогового выхода нет
Объективы
атермализованные с фиксированным фокусом 14 / 19 / 25 / 35 / 50 / 100 мм; моторизованные 75 / 100 / 150 мм; непрерывный зум 30–90 мм и 30–180 мм
Платы расширения
USB / Cameralink / HDMI
Разрешение
1280×1024
Шаг пикселя
12 мкм
Питание
5 В ± 0,3 В (исполнение с фиксированным фокусом)
Потребление
2 Вт (типовое)
Габариты
56×56×44 мм
Масса
220 ± 3 г (без объектива)
Число пикселей
1,31 Мп (расчёт по разрешению)

Описание

Ядро высокого разрешения: 1280×1024 при шаге пикселя 12 мкм. Пикселей вчетверо больше, чем у 640-х модулей, при том же поле зрения — объект распознаётся с большей дистанции, что и требуется стационарным дальнобойным постам наблюдения.

NETD ≤ 50 мК — тепловая чувствительность скромнее, чем у ядер с крупным пикселем: 12-мкм площадка собирает меньше энергии. Частота фиксированная, 25 Гц; аналогового выхода нет, только цифровой BT.1120, DVP или LVDS.

Кроме фиксов 14–100 мм под ядро идут моторизованные 75/100/150 мм и зумы 30–90 и 30–180 мм — для поворотных платформ с переменным сектором. Питание 5 В ± 0,3 В, 2 Вт, корпус 56×56×44 мм; HDMI, USB или Cameralink — через плату расширения.

Характеристики приведены по данным производителя: страница модели ↗
