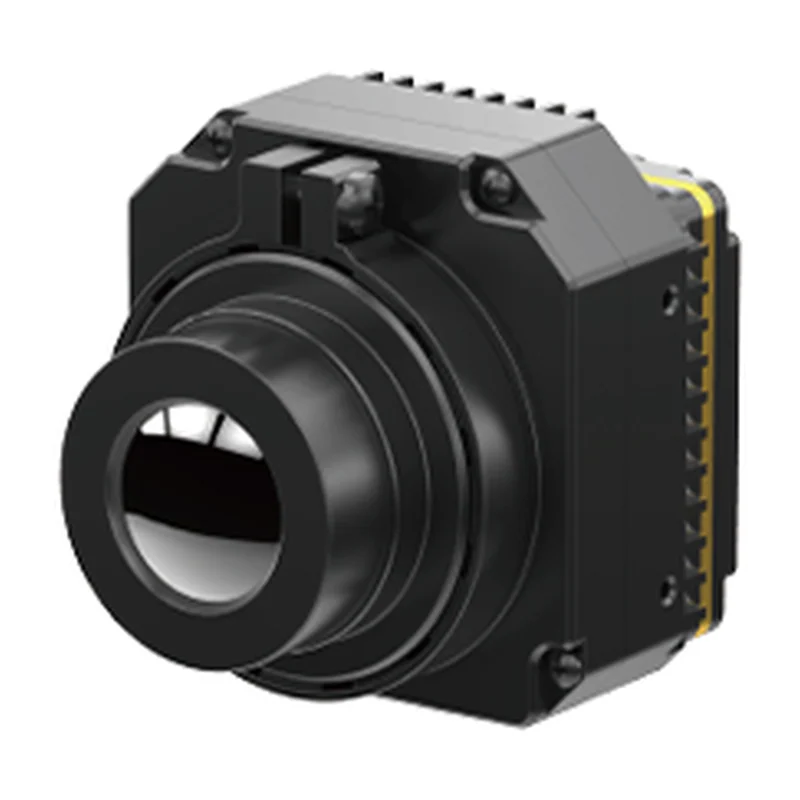

Тепловизионное ядро Guide MAX617, 640×512 / 17 мкм
Ядро в металлическом корпусе для тяжёлых условий и дальнего наблюдения: периметр, морские и береговые системы, поворотные платформы с моторизованной оптикой и непрерывным зумом.
- Артикул
- MAX617
- Производитель
- Guide Infrared, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Чего в карточке нет: спектральный диапазон — пришлём по запросу.
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Тип детектора
- неохлаждаемый длинноволновый (LWIR) болометр в металлическом корпусе
- NETD, типовой
- менее 30 мК
- Частота кадров
- 9 / 25 / 30 / 50 Гц
- Видеоинтерфейс
- цифровой BT.656 / LVDS / DVP; аналоговый PAL / NTSC
- Объективы
- атермализованные с фиксированным фокусом 7,5 / 13 / 19 / 25 / 35 / 50 / 60 / 100 мм; моторизованные 75 / 100 / 150 мм; непрерывный зум 30–150 мм
- Платы расширения
- VPC / USB3.0 / GigE / Cameralink
- Разрешение
- 640×512
- Шаг пикселя
- 17 мкм
- Питание
- 4–6 В
- Потребление
- 1,4 Вт (типовое)
- Габариты
- 44,5×45,95×37,3 мм
- Масса
- 90 ± 3 г (без объектива)
- Совместимая батарея
- 1S
- Число пикселей
- 327 680 пикселей (расчёт по разрешению)
Описание
Ядро в металлическом корпусе 44,5×45,95×37,3 мм: LWIR-болометр 640×512 с шагом 17 мкм, NETD менее 30 мК. Металл вместо керамики — это отвод тепла и жёсткость посадочных мест, что существенно на поворотной платформе с вибрацией и на береговых постах.
Шаг 17 мкм означает более крупную матрицу и более широкое поле зрения на том же фокусном, чем у 12-микронных ядер: дальность здесь набирается не мелким пикселем, а оптикой. Заявлены фиксы до 100 мм, моторизованные 75 / 100 / 150 мм и непрерывный зум 30–150 мм, позволяющий переходить от обзора к распознаванию без смены объектива.
Частота кадров выбирается от 9 до 50 Гц под задачу: 50 Гц для подвижного носителя, низкие — ради экономии канала и вычислений. Потребление — 1,4 Вт; доступны платы расширения VPC, USB3.0, GigE и Cameralink.
Характеристики приведены по данным производителя: страница модели ↗
