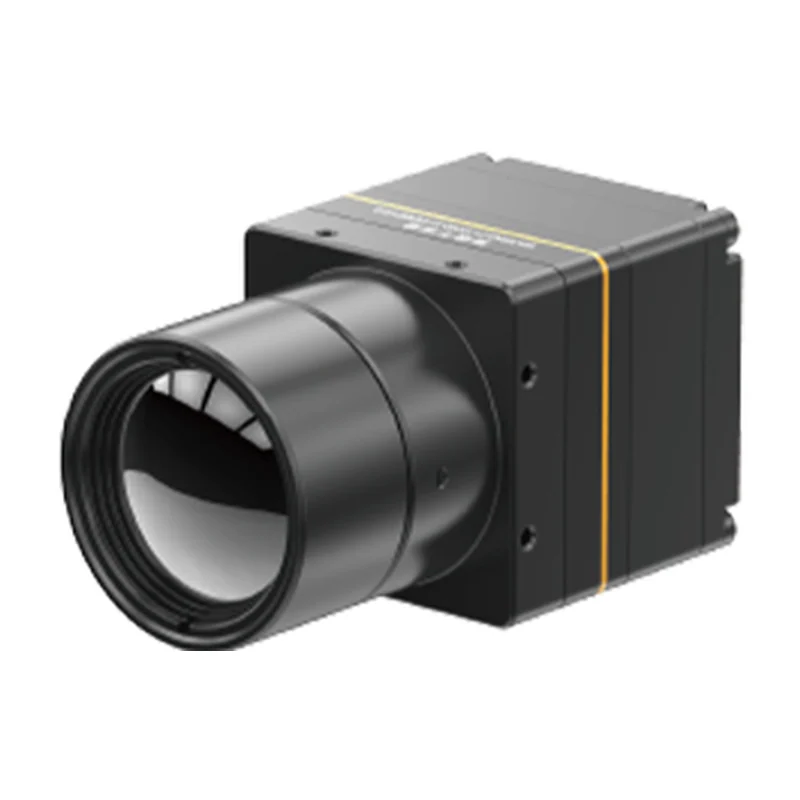

Тепловизионное ядро Guide MID1212, 1280×1024 / 12 мкм
Ядро высокого разрешения для периметровых и дальнобойных систем наблюдения, поворотных платформ и авиационной нагрузки, где требуется распознавание цели на большой дистанции.
- Артикул
- MID1212
- Производитель
- Guide Infrared, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Входит в подборку «Зум- и тепловизионные модули для подвесов»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Тип детектора
- неохлаждаемый болометр в керамическом корпусе
- Спектральный диапазон
- 8–14 мкм
- NETD, типовой
- ≤ 30 мК
- Частота кадров
- 25 / 30 / 50 Гц
- Видеоинтерфейс
- цифровой DVP16 / BT.1120; аналоговый PAL / NTSC
- Объективы
- атермализованные с фиксированным фокусом 14 / 19 / 25 / 35 / 50 / 100 мм; моторизованные 75 / 100 / 150 мм; непрерывный зум 28–90 мм и 30–180 мм
- Платы расширения
- Cameralink / HDMI / GigE / USB3.0 / MIPI / HD-SDI
- Рабочая температура
- −40…+70 °C
- Разрешение
- 1280×1024 мкм
- Шаг пикселя
- 1280×12 мкм
- Питание
- 5 В ± 0,5 В
- Потребление
- 1 Вт (типовое)
- Габариты
- 38×39×20,9 мм
- Масса
- 3 г
Описание
Ядро высокого разрешения: 1280×1024 при шаге 12 мкм — вчетверо больше пикселей, чем у 640×512, при том же угловом размере элемента. На одной и той же оптике это либо шире поле зрения без потери детализации, либо, с длиннофокусным объективом, распознавание цели на дистанции, недоступной 640-м моделям.
Под такую матрицу заявлен свой набор оптики: фиксы 14–100 мм, моторизованные 75 / 100 / 150 мм и непрерывный зум 28–90 и 30–180 мм. Зум ставят на поворотные платформы и авиационную нагрузку, где кадр надо сводить от обзора к цели без смены объектива.
Видеовыход отличается от младших ядер: цифровой DVP16 / BT.1120 вместо BT.656, платы — Cameralink, HDMI, GigE, USB3.0, MIPI, HD-SDI. Корпус крупнее, 38×39×20,9 мм, потребление 1 Вт, NETD ≤ 30 мК, частота до 50 Гц.
Характеристики приведены по данным производителя: страница модели ↗
