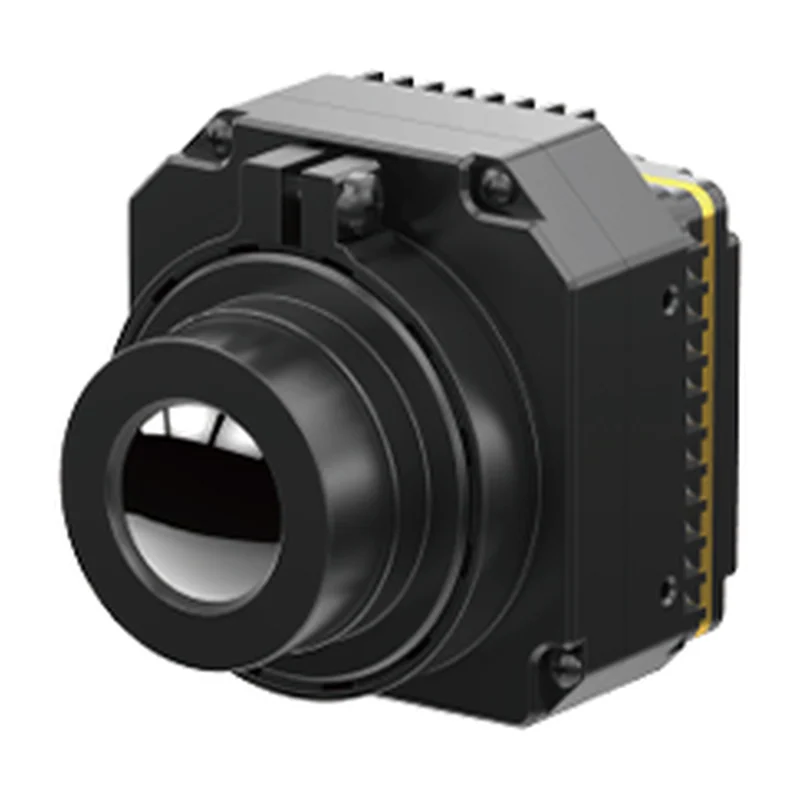

Тепловизионное ядро Guide MAX317, 384×288 / 17 мкм
Ядро в металлическом корпусе для промышленного наблюдения и машинного зрения, где нужна повышенная частота кадров до 60 Гц и интерфейс MIPI.
- Артикул
- MAX317
- Производитель
- Guide Infrared, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Чего в карточке нет: спектральный диапазон — пришлём по запросу.
Входит в подборку «Зум- и тепловизионные модули для подвесов»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Тип детектора
- неохлаждаемый длинноволновый (LWIR) болометр в металлическом корпусе
- NETD, типовой
- менее 30 мК
- Частота кадров
- 9 / 25 / 30 / 50 / 60 Гц
- Видеоинтерфейс
- цифровой BT.656 / MIPI / DVP; аналоговый PAL / NTSC
- Объективы
- атермализованные с фиксированным фокусом 7,5 / 13 / 19 / 25 / 35 / 50 / 60 / 100 мм
- Платы расширения
- VPC / USB3.0 / GigE / Cameralink
- Разрешение
- 384×288 мкм
- Шаг пикселя
- 384×17 мкм
- Питание
- 4,5–6 В
- Потребление
- 1,4 Вт (типовое)
- Габариты
- 44,5×44,5×36,6 мм
- Масса
- 3 г
Описание
MAX317 — тепловизионное ядро в металлическом корпусе: неохлаждаемый LWIR-болометр 384×288 с шагом пикселя 17 мкм и трактом обработки на борту. Ставится сенсорным узлом стационарной камеры наблюдения или системы машинного зрения.
NETD менее 30 мК означает, что различима разница температур в сотые доли градуса и цель не тонет в шуме на малоконтрастном фоне. Частота до 60 Гц рассчитана на подвижные сцены. Крупный 17-мкм пиксель при равном объективе даёт более широкое поле зрения, чем 12-мкм ядра, но меньшее угловое разрешение.
Объектив подбирается отдельно: 7,5 мм даёт обзор, 100 мм — узкий сектор для дальней работы. Питание 4,5–6 В, 1,4 Вт; вывод на USB 3.0, GigE или Cameralink — через плату расширения.
Характеристики приведены по данным производителя: страница модели ↗
