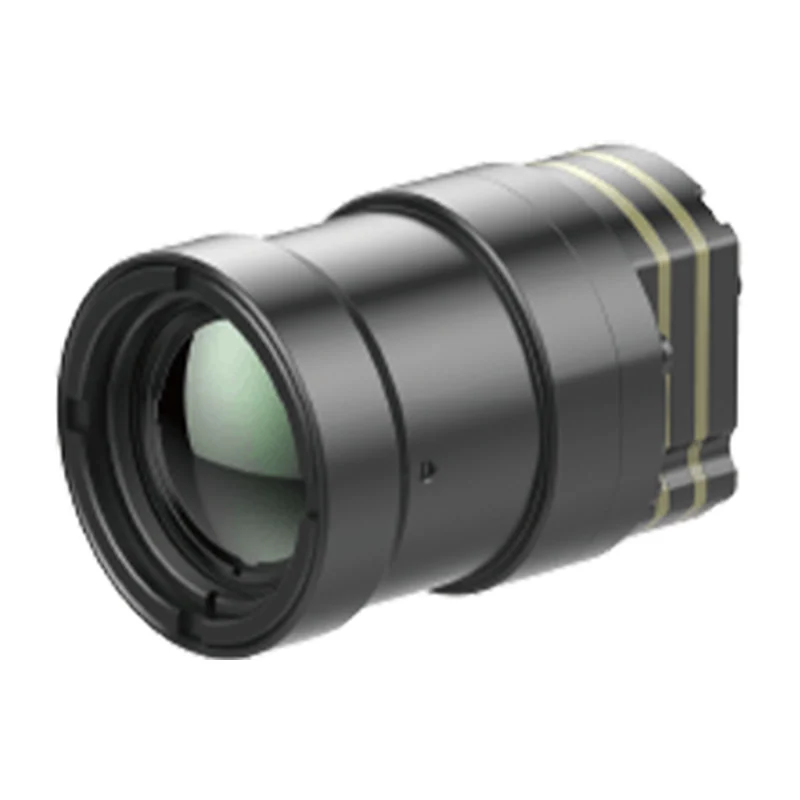

Бесшторочное ядро Guide ROCKA612, 640×512 / 12 мкм
Ядро для носимых наблюдательных приборов: работает без механической шторки — бесшумно и без пауз изображения на калибровку, выдерживает удар 1500 g.
- Артикул
- ROCKA612
- Производитель
- Guide Infrared, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Входит в подборку «Зум-блоки и тепловизоры для дронов»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Тип детектора
- неохлаждаемый болометр, работа без механической шторки (безшторочный алгоритм коррекции)
- Спектральный диапазон
- 8–14 мкм
- NETD, типовой
- ≤ 30 мК при F1.0 и 25 °C
- Частота кадров
- 25 / 30 / 50 Гц
- Стойкость к удару
- 1500 г при длительности 0,4 мс
- Обработка изображения
- NUC / DRC / DNS / DDE / SFFC
- Цифровой зум
- 1x / 2x / 4x, увеличение по центру кадра
- Прикладные функции
- наложение графики, разворот изображения по горизонтали, вертикали и диагонали, «картинка в картинке», управление внешним Micro OLED и клавиатурой
- Видеоинтерфейс
- цифровой DVP8 / DVP16 / USB2.0 / LVDS / BT.656; аналоговый PAL / NTSC
- Разрешение
- 640×512
- Объективы
- атермализованные с фиксированным фокусом 19 / 25 / 35 / 50 / 70 / 100 мм; ручной фокус 25 / 35 / 50 мм; моторизованные 75 / 100 / 150 мм; непрерывный зум 28–90 и 30–180 мм
- Шаг пикселя
- 12 мкм
- Платы расширения
- Cameralink / HDMI / SDI / MIPI / GigE / USB2.0 / USB3.0 / VPC
- Рабочая температура
- −40…+70 °C (режим наблюдения)
- Интерфейс подключения
- разъём 50 pin (BP040SB-50-0114-B-R0); управление RS232-TTL
- Интерфейс управление
- USB2.0
- Питание
- от батареи или внешнего источника USB
- Потребление
- 0,5 Вт при 23 ± 3 °C
- Габариты
- максимальный диаметр не более 36 мм
- Масса
- не более 28,6 г
- Число пикселей
- 327 680 пикселей (расчёт по разрешению)
Описание
Ядро для носимых наблюдательных приборов: болометр 640×512 с шагом 12 мкм в корпусе диаметром не более 36 мм и массой до 28,6 г.
Отличие от шторочных ядер в том, что коррекция неоднородности выполняется алгоритмически (SFFC), без механической заслонки: нет ни щелчка, ни замирания картинки в момент калибровки, и нечему изнашиваться. Стойкость к удару 1500 g при длительности 0,4 мс рассчитана на отдачу, NETD ≤ 30 мК при F1,0 сохраняет контраст в сумерках.
На борту наложение графики, зум 1x/2x/4x по центру кадра, «картинка в картинке», управление внешним Micro OLED и клавиатурой. Подключение — разъём на 50 контактов и RS232-TTL; объектив от 19 до 100 мм подбирается под требуемую дальность.
Характеристики приведены по данным производителя: страница модели ↗
