MIN612

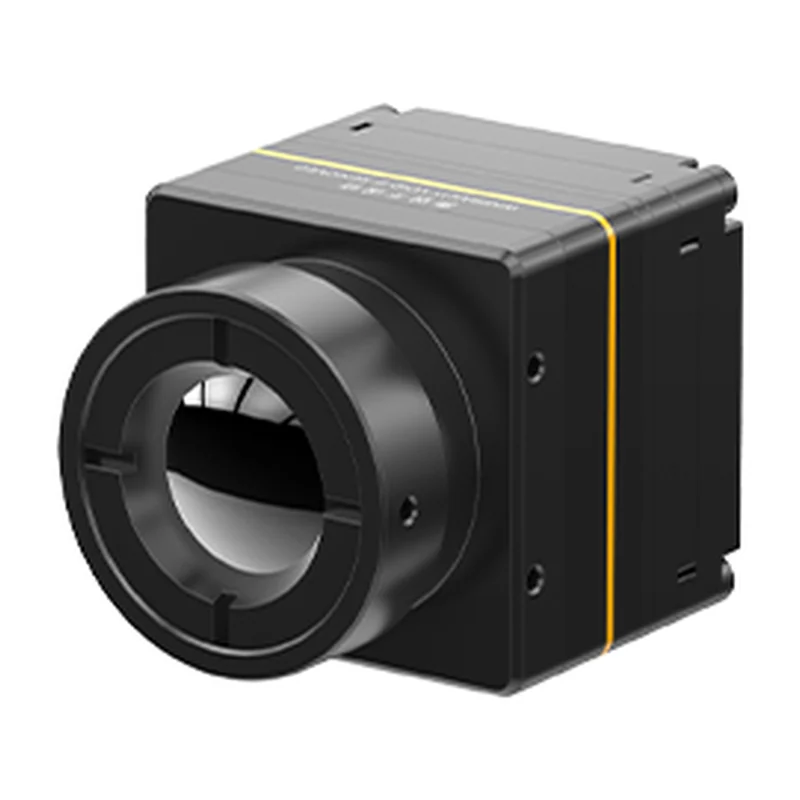

Тепловизионное ядро Guide MIN612, 640×512 / 12 мкм
Компактное ядро наблюдения для охранных камер, БПЛА, систем ночного видения и AIoT-устройств, где критичны размер, масса и потребление. Радиометрии нет — только формирование изображения.
- Артикул
- MIN612
- Производитель
- Guide Infrared, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Тип детектора
- неохлаждаемый микроболометр на оксиде ванадия (VOx), пластинчатая упаковка WLP, без термостабилизации (TEC-less)
- Спектральный диапазон
- 8–14 мкм
- NETD, типовой
- ≤ 40 мК
- Частота кадров
- 25 / 30 Гц
- Видеоинтерфейс
- цифровой USB2.0 / DVP / BT.656 / LVDS; аналоговый PAL / NTSC
- Объективы
- атермализованные с фиксированным фокусом 4,9 / 7 / 9,1 / 13 / 19 / 25 / 35 / 50 / 70 мм
- Платы расширения
- VPC / USB2.0 / USB3.0
- Рабочая температура
- −40…+70 °C
- Обработка изображения
- NUC / 3DNR / DNS / DRC / EE
- Разрешение
- 640×512
- Шаг пикселя
- 12 мкм
- Питание
- 4–5,5 В
- Потребление
- 0,8 Вт (типовое)
- Габариты
- 25,4×25,4×16,1 мм
- Масса
- 16,4 г
- Совместимая батарея
- 1S
- Число пикселей
- 327 680 пикселей (расчёт по разрешению)
Описание
Неохлаждаемое тепловизионное ядро 640×512 с шагом пикселя 12 мкм в корпусе 25,4×25,4×16,1 мм: 16,4 г и 0,8 Вт позволяют ставить его на мультикоптер или носимое устройство. Криогенный охладитель болометру не нужен — отсюда мгновенный выход на режим, ценой чувствительности по сравнению с охлаждаемыми матрицами.
Шаг 12 мкм вместо привычных 17 мкм уменьшает саму матрицу: с тем же объективом поле зрения сужается, угловой размер пикселя падает, и объект различается дальше без длиннофокусной оптики. NETD ≤ 40 мК — минимальный перепад температур, который детектор ещё отделяет от собственного шума. Термостабилизация не требуется (TEC-less), дрейф снимается калибровкой NUC.
Радиометрии нет: ядро даёт картинку, но не температуру в точке — под измерения берут версию с индексом T. Объектив выбирается из ряда 4,9–70 мм, стыковка с носителем — через плату VPC, USB2.0 или USB3.0.
Характеристики приведены по данным производителя: страница модели ↗
