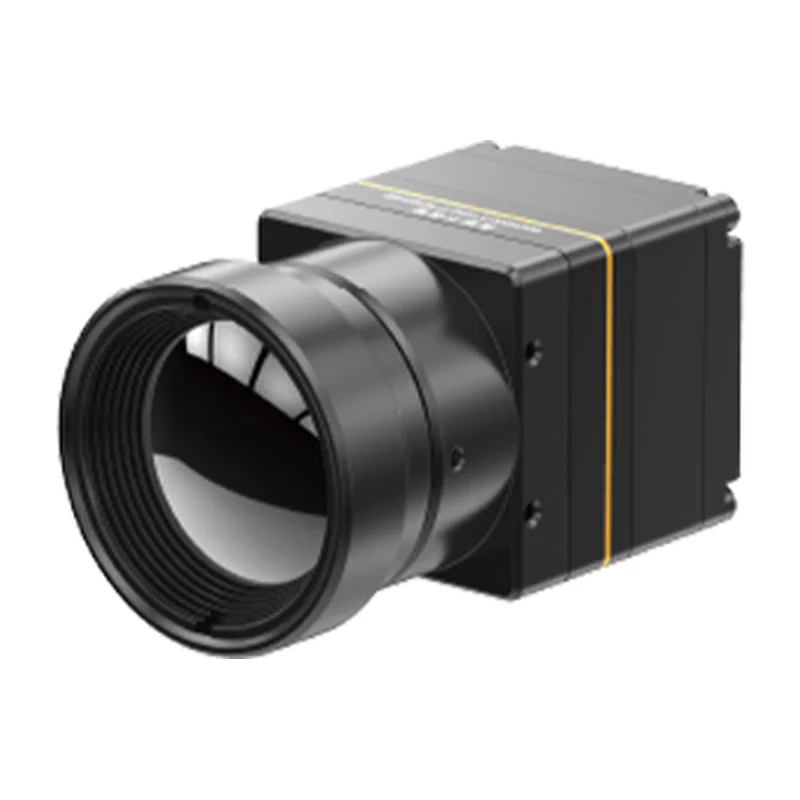

Радиометрическое ядро Guide MID612T, 640×512 / 12 мкм
Измерительное ядро для встраиваемой термографии: электро- и теплоэнергетика, контроль печей и электрошкафов, раннее обнаружение возгораний, солнечные электростанции.
- Артикул
- MID612T
- Производитель
- Guide Infrared, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- 1 типоразмер в серии
Входит в подборку «Зум- и тепловизионные модули для подвесов»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Тип детектора
- неохлаждаемый болометр в керамическом корпусе
- Спектральный диапазон
- 8–14 мкм
- NETD, типовой
- ≤ 30 мК
- Частота кадров
- 25 / 30 Гц
- Диапазон измерения температуры
- −20…+150 °C; 0…550 °C; возможна доработка под заказ
- Погрешность измерения
- большее из ± 2 °C или ± 2 % (при 23 ± 3 °C)
- Видеоинтерфейс
- цифровой USB2.0 / DVP / BT.656 / LVDS; аналоговый PAL / NTSC
- Объективы
- атермализованные с фиксированным фокусом 9,1 / 13 / 19 / 25 мм
- Платы расширения
- VPC / USB2.0 / USB3.0 / MIPI / GigE / Cameralink / SDI / HDMI
- Разрешение
- 640×512 мкм
- Рабочая температура
- −40…+70 °C
- Шаг пикселя
- 640×12 мкм
- Питание
- 5 В ± 0,5 В
- Потребление
- 0,9 Вт (типовое)
- Габариты
- 25,4×25,4×17,6 мм
- Масса
- 18,5 г
Описание
Измерительное ядро 640×512 с шагом 12 мкм: помимо видеопотока выдаёт температуру по кадру. Точность выше, чем у младшей радиометрической модели, — большее из ± 2 °C или ± 2 % при температуре 23 ± 3 °C против ± 3 °C у версии 384×288.
Разрешение здесь работает на измерение, а не только на картинку: чем больше пикселей приходится на объект, тем меньше усреднение по площади и тем ближе показание к реальной температуре мелкой детали — клеммы, контакта, ячейки солнечной панели. Диапазоны −20…+150 °C и 0…550 °C, возможна доработка под заказ.
Оптика ограничена рядом 9,1–25 мм, то есть задача рассчитана на ближнюю и среднюю дистанцию. Платы расширения — весь набор MID, вплоть до GigE и HDMI. NETD ≤ 30 мК, 0,9 Вт, 18,5 г.
Характеристики приведены по данным производителя: страница модели ↗
