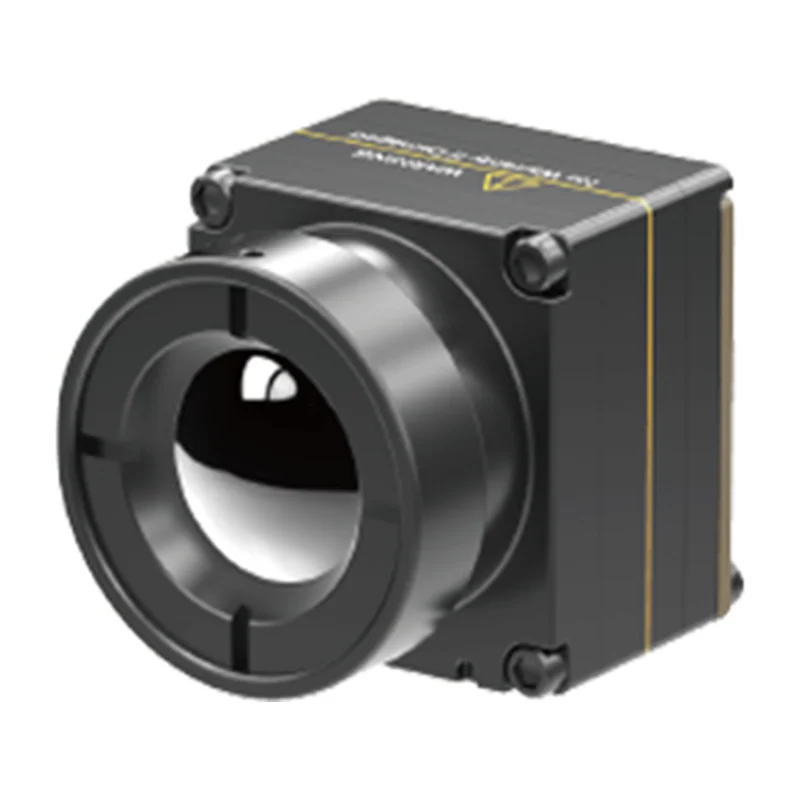

Сверхкомпактное радиометрическое ядро Guide FLEXB612T
Измерительное ядро для лёгкой авиационной нагрузки и портативных приборов: обследование ЛЭП и солнечных электростанций, мониторинг лесных пожаров, экологический контроль.
- Артикул
- FLEXB612T
- Производитель
- Guide Infrared, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- 1 типоразмер в серии
Чего в карточке нет: спектральный диапазон — пришлём по запросу.
Входит в подборку «Зум- и тепловизионные модули для подвесов»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Тип детектора
- неохлаждаемый микроболометр на оксиде ванадия (VOx), 8–14 мкм
- NETD, типовой
- ≤ 40 мК
- Частота кадров
- 25 / 30 Гц
- Диапазон измерения температуры
- −20…+150 °C и 0…550 °C, возможны расширение и доработка под заказ
- Погрешность измерения
- большее из ± 2 °C или ± 2 % (при 23 ± 3 °C)
- Измерение по области
- выдача максимума, минимума и среднего по заданной зоне
- Объективы
- атермализованные с фиксированным фокусом 9,1 / 13 / 25 / 44,5 мм
- Рабочая температура
- −10…+50 °C
- Программная поддержка
- SDK для Windows, Linux, ARM, Android с разбором видеопотока и переводом полутонов в температуру
- Разрешение
- 640×512 мкм
- Шаг пикселя
- 640×12 мкм
- Видеоинтерфейс
- USB2.0
- Управление
- DVP / BT.656 / MIPI; управление RS232-TTL / USB2.0
- Питание
- 4,0–5,5 В постоянного тока
- Потребление
- 0,5 Вт (типовое)
- Габариты
- 17,3×17,3×23,4 мм
- Масса
- 13,5 г
Описание
Радиометрическое исполнение FLEXB612 в тех же 17,3×17,3×23,4 мм и 13,5 г. Отличие принципиальное: модуль не просто строит картинку, а отдаёт температуру точки — обход ЛЭП и солнечных станций, поиск очагов возгорания, экологический контроль.
Два диапазона измерения, −20…+150 °C и 0…550 °C, погрешность — большее из ± 2 °C или ± 2 %. По выделенной зоне модуль сам считает максимум, минимум и среднее, так что детектору перегрева не нужен полный разбор кадра на борту носителя.
Учтите рабочий диапазон самого модуля: −10…+50 °C, уже, чем у наблюдательных ядер. Видео идёт по USB 2.0; SDK для Windows, Linux, ARM и Android переводит полутона в температуру — без него сырой поток для измерений бесполезен.
Характеристики приведены по данным производителя: страница модели ↗
