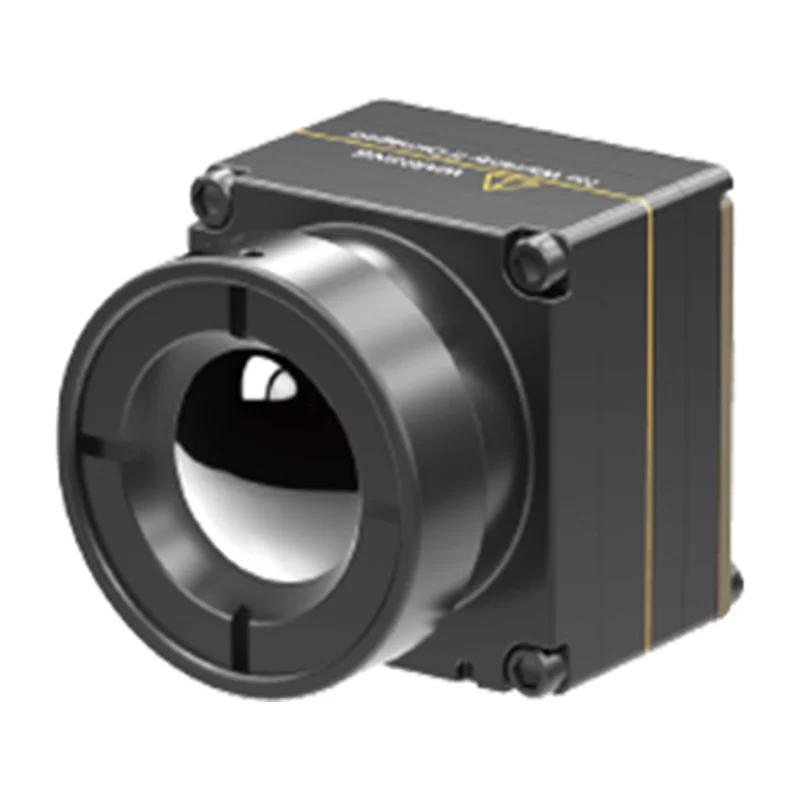

Сверхкомпактное ядро Guide FLEXB612, 640×512 / 12 мкм
Ядро для лёгкой нагрузки БПЛА и носимых устройств: сечение 17,3×17,3 мм, одно напряжение питания, масса от 13,5 г с объективом.
- Артикул
- FLEXB612
- Производитель
- Guide Infrared, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- 1 типоразмер в серии
Чего в карточке нет: спектральный диапазон — пришлём по запросу.
Входит в подборку «Зум- и тепловизионные модули для подвесов»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Тип детектора
- неохлаждаемый микроболометр на оксиде ванадия (VOx), 8–14 мкм
- NETD, типовой
- ≤ 40 мК
- Частота кадров
- 25 / 30 Гц
- Видеоинтерфейс
- USB2.0 / DVP / BT.656 / MIPI
- Интерфейс управления
- RS232-TTL / USB2.0
- Габариты
- 17,3×17,3×23,4 мм с объективом 9,1 мм; 17,3×17,3×30 мм с 13 мм; 17,3×17,3×37,5 мм с 25 мм; 17,3×17,3×54 мм с 45 мм
- Масса
- 13,5 г с объективом 9,1 мм; 19,2 г с 13 мм; 27,2 г с 25 мм; 51 г с 45 мм
- Объективы
- атермализованные с фиксированным фокусом 9,1 / 13 / 25 / 44,5 мм
- Обработка изображения
- NUC / 3DNR / DNS / DRC / EE
- Разрешение
- 640×512 мкм
- Шаг пикселя
- 640×12 мкм
- Питание
- 4,0–5,5 В постоянного тока (одно напряжение питания)
- Потребление
- 0,5 Вт (типовое)
Описание
Самое компактное из 640-х ядер Guide: сечение 17,3×17,3 мм и 13,5 г вместе с объективом 9,1 мм. Рассчитано на подвесы лёгких БПЛА и носимые приборы, где счёт идёт на граммы и на миллиметры посадочного места.
Матрица 640×512 с шагом 12 мкм при NETD ≤ 40 мК — чувствительность ниже, чем у прицельных ядер серии ROCK, зато потребление 0,5 Вт и одно напряжение питания 4,0–5,5 В: не нужен многоканальный преобразователь, меньше тепла внутри отсека.
Объектив меняет и габарит, и массу: с 9,1 мм длина модуля 23,4 мм, с 44,5 мм — 54 мм и 51 г, поле зрения при этом сужается в пользу дальности. Видео идёт по USB 2.0, DVP, BT.656 или MIPI, управление — RS232-TTL либо USB 2.0.
Характеристики приведены по данным производителя: страница модели ↗
