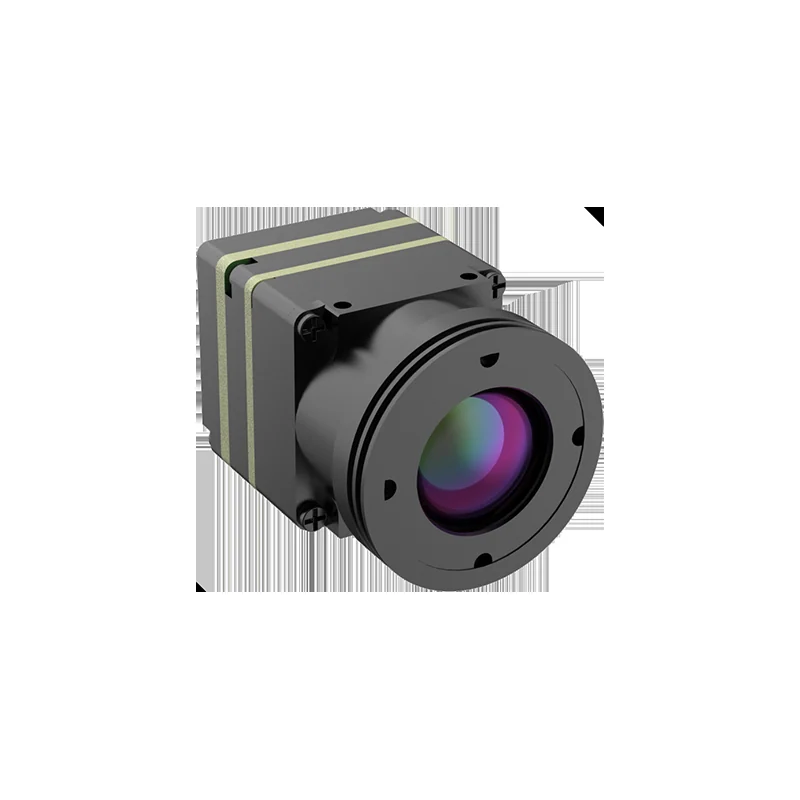

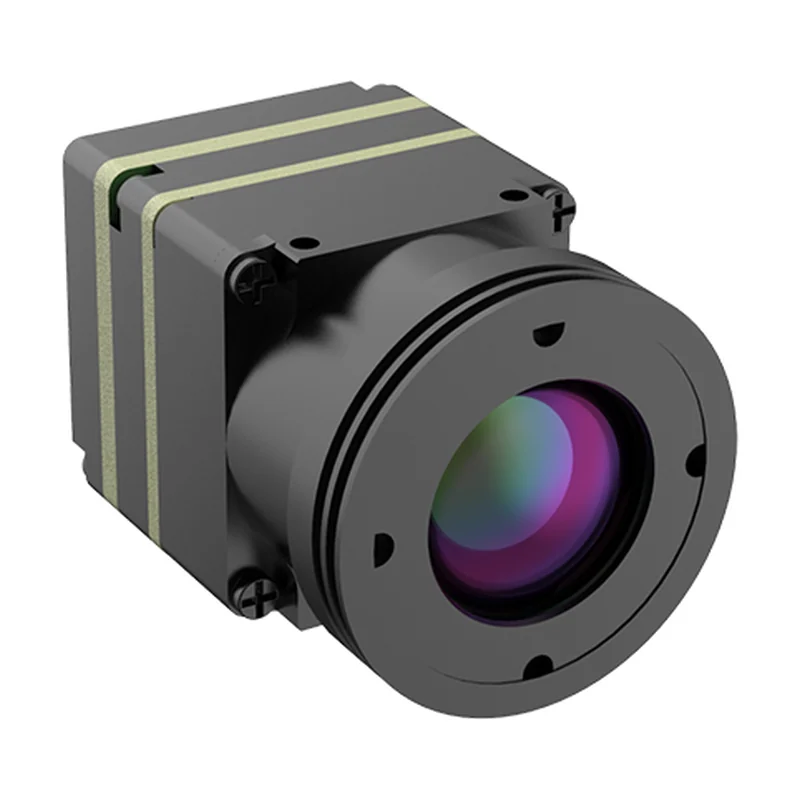

Тепловизионный модуль Turing L640 Pro, 640×512, шаг 12 мкм

Компактный модуль 640×512 для аварийно-спасательных работ, обследования оборудования, охранного видеонаблюдения и промышленного мониторинга; подходит и для потребительских приборов, где нужны высокое разрешение и малый габарит.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен

Артикул: Turing L640 Pro
Производитель: Raytron, Китай
Срок: от 3 недель до отгрузки из чего складывается
Линейка: 3 типоразмера в серии

Чего в карточке нет: разрешение, шаг пикселя — пришлём по запросу.

Входит в подборку «Зум- и тепловизионные модули для подвесов»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Тип детектора: неохлаждаемый болометр на оксиде ванадия (VOx), ИК-фокальная матрица
Разрешение и шаг пикселя: 640×512, 12 мкм
Спектральный диапазон: 8–14 мкм
NETD: ≤ 40 мК, опционально 30 мК
Частота кадров: 50 Гц в режиме наблюдения, 25 Гц в режиме термометрии
Объектив: 9,1 мм, атермализованный фикс
Коррекция неоднородности: шторочная и бесшторочная алгоритмическая
Обработка изображения: алгоритм термостабилизации без TEC, цифровое шумоподавление, цифровое повышение детализации, растяжение гистограммы
Видеоинтерфейс: BT.656, LVCMOS, MIPI, USB 2.0; управление UART или USB
Питание: 3,8–5,2 В пост. тока, а также 1,8 В и 3,3 В
Потребление: ≤ 0,4 Вт при 25 °C
Измерение температуры: режим высокого качества −20…+150 °C, широкий диапазон 0…+650 °C; погрешность ± 3 °C или ± 3 % от показания (опционально ± 2 °C) при окружающей −20…+60 °C
Рабочая температура корпуса: −40…+80 °C (термометрия −20…+60 °C); хранение −45…+85 °C; вибрация 6,06 g по всем осям, удар 80 g при 4 мс
Габариты: 17×17,3 мм
Масса: 12 г

Описание

Модуль 640×512 с шагом 12 мкм и атермализованным объективом 9,1 мм в габарите 17×17,3 мм и массой 12 г — готовый ИК-канал для встраивания.

NETD ≤ 40 мК, по заказу 30 мК: чем меньше эта величина, тем слабее температурный контраст, который модуль различает на фоне собственного шума. Атермализация удерживает фокус при изменении температуры без подстройки. Коррекция неоднородности и шторочная, и алгоритмическая безшторочная — вторая не прерывает видео на калибровку, что важно при сопровождении.

Термостабилизация обходится без TEC, потребление ≤ 0,4 Вт. Выходы BT.656, LVCMOS, MIPI, USB 2.0; питание 3,8–5,2 В с отдельными 1,8 и 3,3 В — обвязку закладывайте в свою плату. Термометрия ± 3 °C, опционально ± 2 °C.

Характеристики приведены по данным производителя: страница модели ↗
