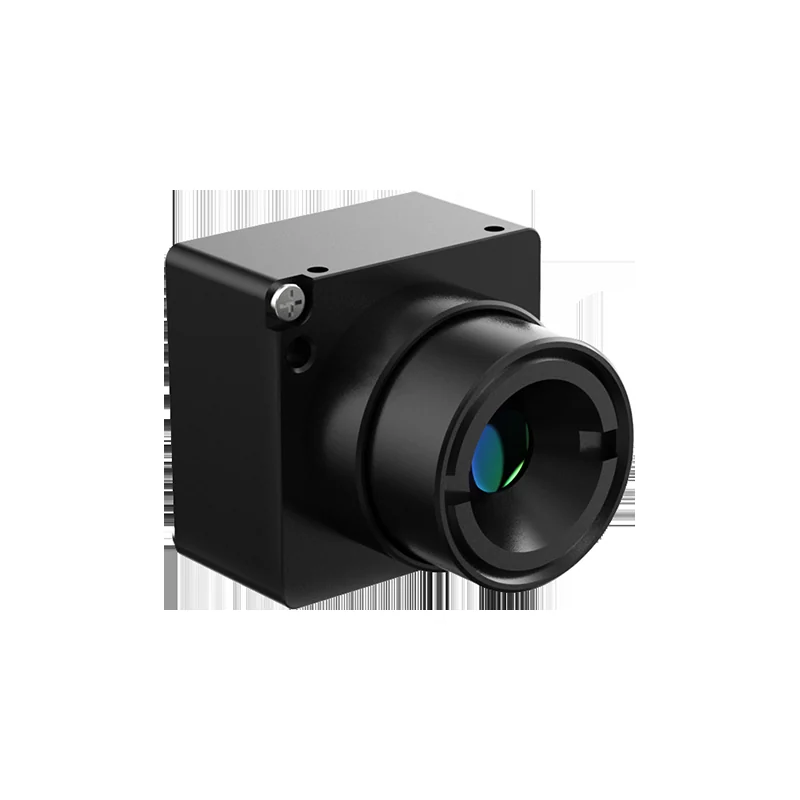

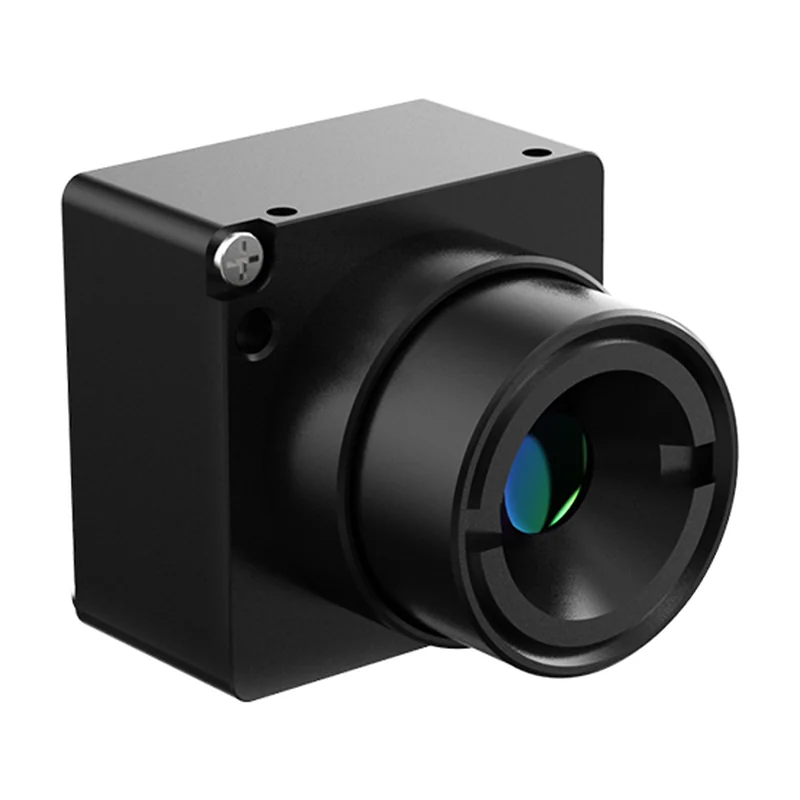

Тепловизионный модуль Turing L384, 384×288, шаг 12 мкм

Бюджетный модуль для обследования оборудования, охраны, поиска и спасания и промышленного мониторинга. Четыре фокусных расстояния от 2,88 до 19 мм и потребление до 0,35 Вт при габарите 18×18 мм.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен

Артикул: Turing L384
Производитель: Raytron, Китай
Срок: от 3 недель до отгрузки из чего складывается
Линейка: 3 типоразмера в серии

Чего в карточке нет: разрешение, шаг пикселя, масса — пришлём по запросу.

Входит в подборку «Зум- и тепловизионные модули для подвесов»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Тип детектора: неохлаждаемый болометр на оксиде ванадия (VOx), ИК-фокальная матрица
Разрешение и шаг пикселя: 384×288, 12 мкм
Спектральный диапазон: 8–14 мкм
NETD: ≤ 50 мК при 25 °C, опционально ≤ 40 мК
Частота кадров: 50 Гц в режиме наблюдения, 25 Гц в режиме термометрии
Объективы: 2,88 / 5,3 / 9,1 / 19 мм, атермализованный фикс
Коррекция неоднородности: шторочная и бесшторочная алгоритмическая
Видеоинтерфейс: аналоговый PAL; цифровой BT.656, BT.1120, LVCMOS, MIPI, USB 2.0; управление UART или USB
Питание: 3,8–5,2 В пост. тока, а также 1,8 В и 3,3 В
Потребление: ≤ 0,35 Вт при 25 °C
Габариты: 18×18 мм без объектива и фланца
Измерение температуры: −20…+550 °C (до 650 °C по заказу), погрешность ± 3 °C или ± 3 % от показания при окружающей −20…+60 °C
Рабочая температура корпуса: −40…+80 °C (термометрия −20…+60 °C); хранение −45…+85 °C; вибрация 6,06 g, удар 80 g при 4 мс

Описание

Модуль 384×288 с шагом 12 мкм в габарите 18×18 мм — для задач, где формат 640×512 избыточен: осмотр оборудования, охрана, поисковые работы.

NETD ≤ 50 мК, опционально ≤ 40 мК; кадр 50 Гц в наблюдении и 25 Гц при термометрии. Атермализованных фикс-объективов четыре: 2,88 мм — сверхширокий обзор ближней зоны, 19 мм — узкое поле для дальней дистанции. Фокусное определяет и поле зрения, и минимальный различимый размер цели, а после сборки прибора его уже не поменять — выбирайте под рабочую дистанцию.

Термометрия −20…+550 °C (до 650 °C по заказу), погрешность ± 3 °C или ± 3 %. Потребление ≤ 0,35 Вт, питание 3,8–5,2 В плюс 1,8 и 3,3 В; выходы PAL, BT.656, BT.1120, LVCMOS, MIPI, USB 2.0.

Характеристики приведены по данным производителя: страница модели ↗
