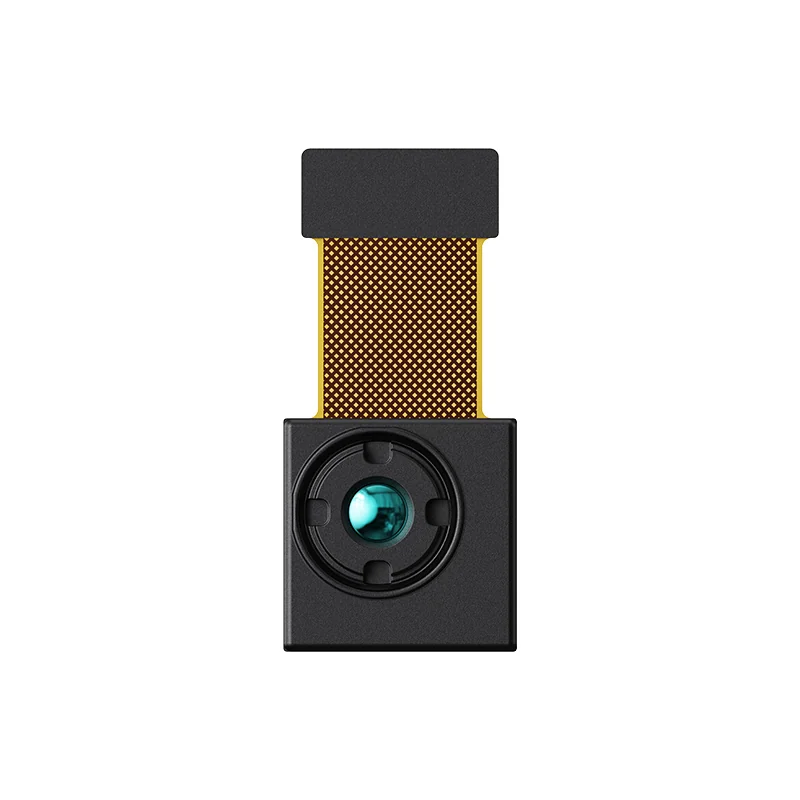

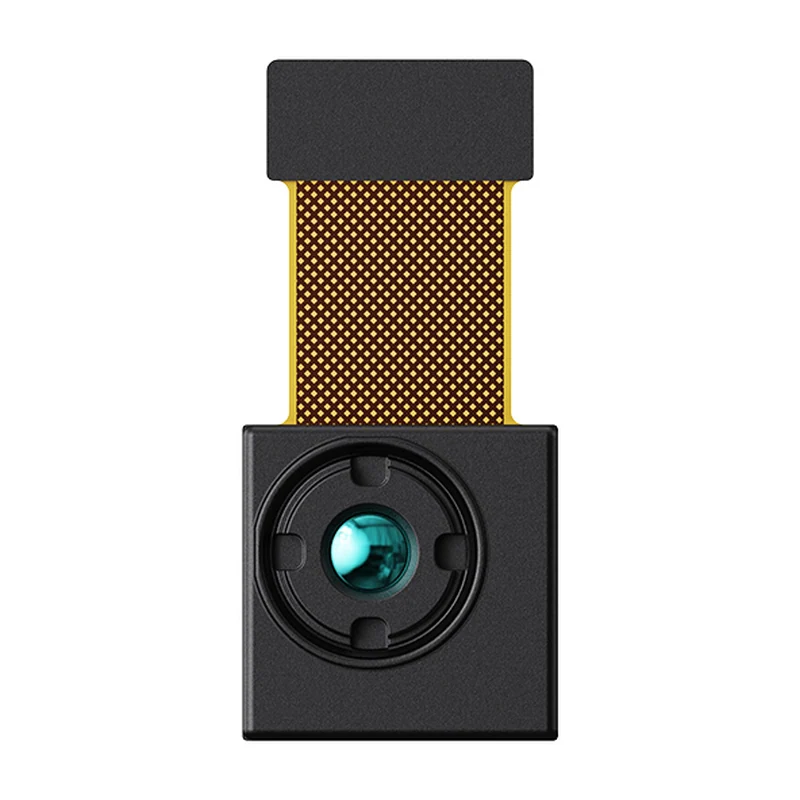

Тепловизионный модуль TC2-C, 256×192, ASIC LY300
Микромодуль 13,2×13,2×8,75 мм с гибким шлейфом для встраивания в носимые и портативные приборы: досмотр, пожарно-спасательные работы, медицинские применения, помощь водителю. Выдаёт и картинку YUV422, и массив температур Y16.
- Артикул
- TC2-C
- Производитель
- Raytron, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Чего в карточке нет: разрешение, шаг пикселя, масса — пришлём по запросу.
Входит в подборку «Зум- и тепловизионные модули для подвесов»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Тип детектора
- неохлаждаемый болометр на оксиде ванадия, ИК-фокальная матрица
- Разрешение и шаг пикселя
- 256×192, 12 мкм
- Спектральный диапазон
- 8–14 мкм
- NETD
- менее 50 мК при 25 °C, F/1.0, 25 Гц
- Постоянная времени детектора
- менее 10 мс
- Частота кадров
- не более 25 Гц
- Коррекция неоднородности и фокусировка
- автоматическая шторочная либо бесшторочная; фикс-объектив, атермализованный
- Форматы вывода
- YUV422 для изображения, Y16 для температурных данных
- Видеоинтерфейс
- DVP, VOSPI, MIPI, USB; управление I2C, USB, UART
- Питание
- 5 В (аналоговое), 3,3 В, 1,8 В
- Потребление
- 280 мВт типовое в штатном режиме, 750 мВт при срабатывании шторки
- Габариты
- 13,2×13,2×8,75 мм с объективом и фланцем
- Измерение температуры и режим работы
- −20…+150 °C в режиме высокого качества и 50…+550 °C в широком диапазоне, погрешность ± 2 °C или ± 2 %; съёмка −40…+80 °C, термометрия −10…+70 °C
- Хранение и удар
- −45…+85 °C; удар 25 g, 11 мс, полусинусоида, 3 оси
Описание
Микромодуль 13,2×13,2×8,75 мм с гибким шлейфом — под встраивание в носимые и портативные приборы, где отдельному ИК-блоку места нет.
Детектор VOx 256×192, шаг 12 мкм, NETD менее 50 мК, кадр до 25 Гц. Разрешение начального уровня: обнаружить тёплый объект и измерить его температуру хватает, опознавать на дистанции — нет. Модуль отдаёт два потока: YUV422 — готовое изображение, Y16 — сырой массив температур по всему кадру, то есть анализ можно вести на своём процессоре, а не только по точке в кадре.
Питание 5 / 3,3 / 1,8 В; 280 мВт в работе и до 750 мВт в момент срабатывания шторки — импульс учтите при расчёте источника. Интерфейсы DVP, VOSPI, MIPI, USB; термометрия при окружающей −10…+70 °C.
Характеристики приведены по данным производителя: страница модели ↗
