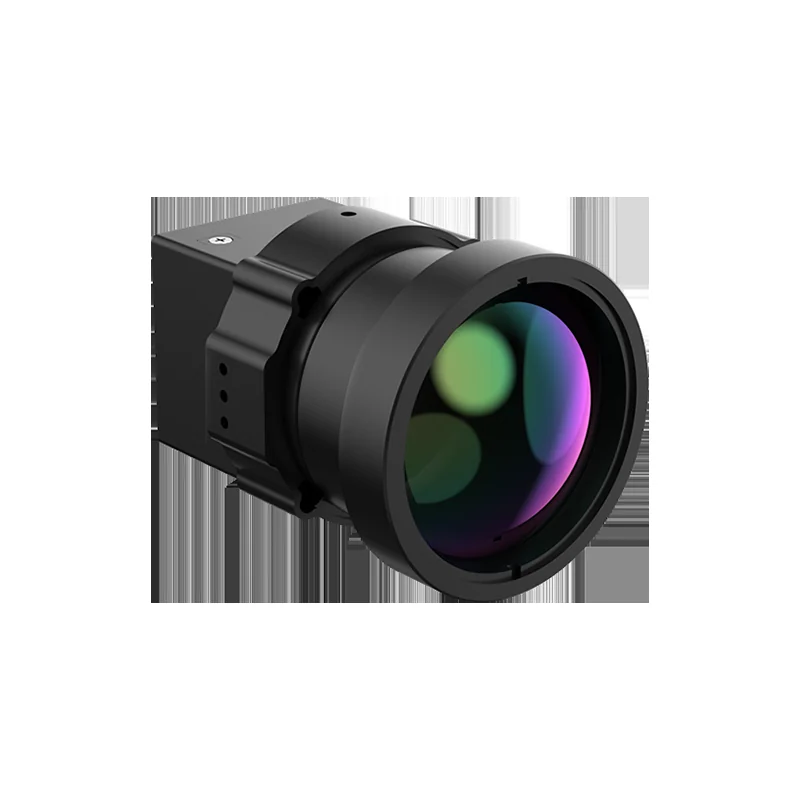

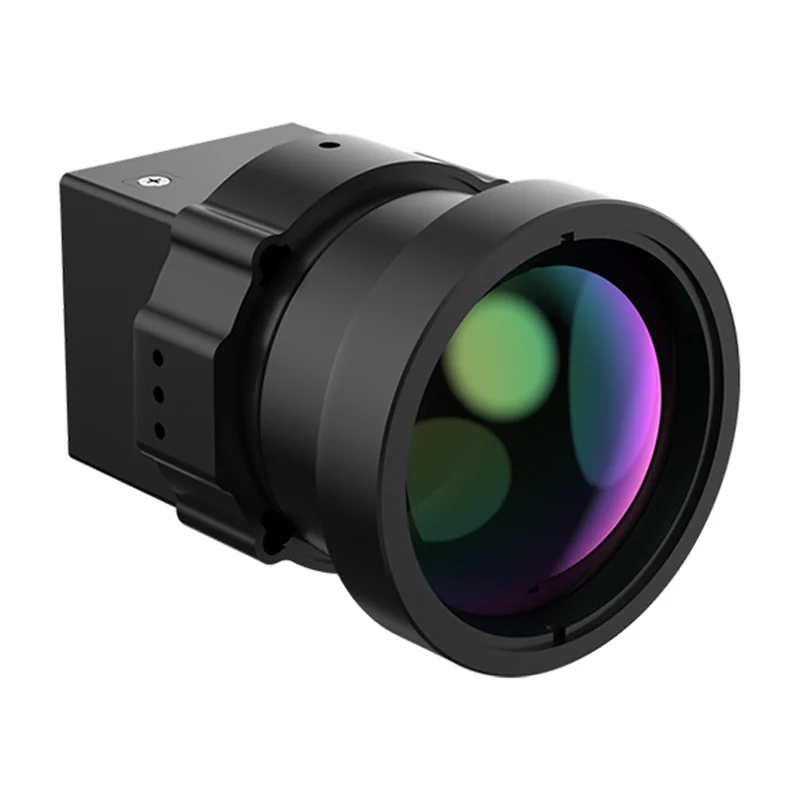

Тепловизионный модуль Turing L1280, 1280×1024, шаг 12 мкм

Модуль большого формата для дальнего наблюдения, охраны периметра, поиска и спасания и промышленного контроля. Поставляется в двух исполнениях — наблюдательном и термометрическом — с семью вариантами фокусных расстояний до 100 мм.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен

Артикул: Turing L1280
Производитель: Raytron, Китай
Срок: от 3 недель до отгрузки из чего складывается
Линейка: 3 типоразмера в серии

Чего в карточке нет: разрешение, шаг пикселя — пришлём по запросу.

Входит в подборку «Зум- и тепловизионные модули для подвесов»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Тип детектора: неохлаждаемый инфракрасный детектор VOx
Разрешение и шаг пикселя: 1280×1024, 12 мкм
Спектральный диапазон: 8–14 мкм
NETD: ≤ 50 мК при 25 °C, F/1.0
Частота кадров: 30 Гц
Объективы: 10 / 19 / 24 / 35 / 50 / 75 / 100 мм для наблюдательного исполнения; 10 / 19 / 24 / 35 / 50 мм для термометрического
Обработка изображения: алгоритм термостабилизации без TEC, цифровая фильтрация шума, цифровое повышение детализации; псевдоцвета, зеркалирование по трём осям
Видеоинтерфейс: BT.1120, CDS2, 14-бит или 8-бит LVCMOS, MIPI; USB 3.0 через плату расширения
Интерфейс управления: UART 3,3 В
Питание: 4,0–5,5 В пост. тока, а также 3,3 В и 1,8 В; с платой расширения 4,1–5,5 В
Потребление: 0,9 Вт в наблюдательном исполнении и 1 Вт в термометрическом (типовое, 25 °C, без платы расширения)
Измерение температуры (термометрическое исполнение): −20…+150 °C и 100…+650 °C, погрешность ± 2 °C или ± 2 % от показания при окружающей 15…35 °C; анализ по точке, линии и области. В наблюдательном исполнении термометрия не поддерживается
Рабочая температура: −40…+70 °C (термометрия −20…+60 °C); хранение −45…+85 °C; сертификация RoHS 2.0
Габариты: 29×29×18,9 мм
Масса: 24,5 г

Описание

Модуль большого формата: 1280×1024 при шаге 12 мкм — вчетверо больше пикселей, чем у 640×512.

При одинаковом объективе это даёт вчетверо большую площадь кадра с прежней детализацией на пиксель; либо, сохранив поле зрения, можно поставить более длиннофокусную оптику и выиграть в дальности. Фокусных расстояний семь, от 10 до 100 мм: длинный объектив сужает поле зрения и набирает пиксели на удалённой цели, короткий даёт обзор. NETD ≤ 50 мК, кадр 30 Гц.

Исполнений два: наблюдательное (объективы до 100 мм, термометрии нет) и термометрическое (до 50 мм, −20…+150 °C и 100…+650 °C, ± 2 °C). Габарит 29×29×18,9 мм, 24,5 г, 0,9–1 Вт; USB 3.0 только через плату расширения.

Характеристики приведены по данным производителя: страница модели ↗
