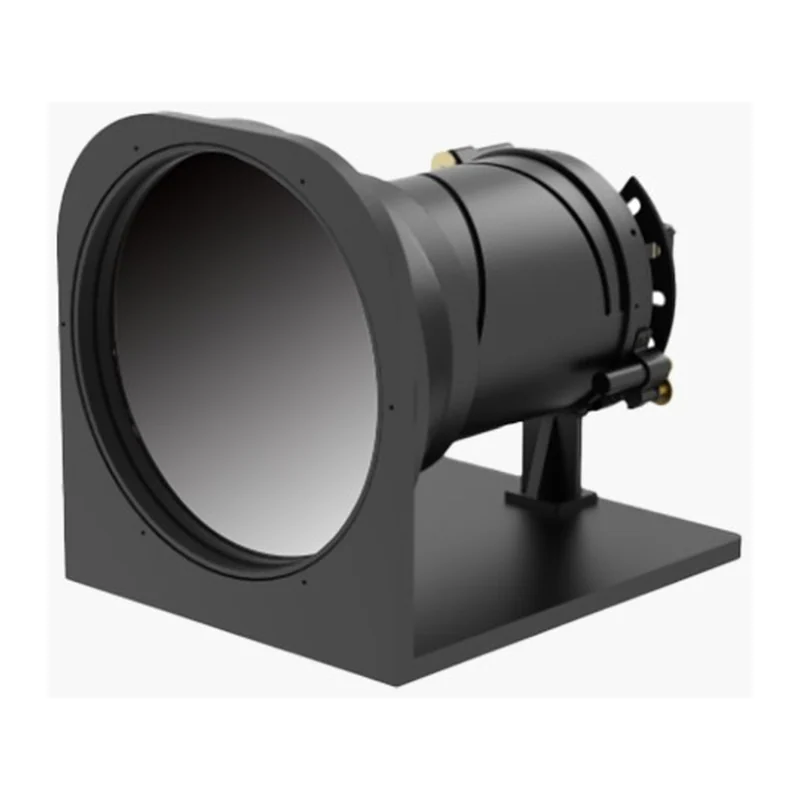

Тепловизионный модуль Savgood SG-TCM12N2-M50350A, 1280×1024 / 12 мкм
Savgood · Китай под заказ
Savgood SG-TCM12N2-M50350A

Тепловизионный модуль Savgood SG-TCM12N2-M50350A, 1280×1024 / 12 мкм

Тепловизионный модуль Savgood на неохлаждаемой матрице VOx 1280×1024 с шагом 12 мкм и объективом 50–350 мм: NETD ≤ 35 мК, выход по сети и CVBS, питание 12 В.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
Savgood SG-TCM12N2-M50350A
Производитель
Savgood, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Чего в карточке нет: габариты — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Тепловизионный модуль Savgood SG-TCM12N2-M50350A, 1280×1024 / 12 мкм — разрешение 1280×1024, сенсор неохлаждаемый микроболометр VOx, шаг пикселя 12 мкм. Из остального: угол обзора 17,46° × 14,01°–2,51° × 2,01°, видеовыход сеть и CVBS, опционально SDI. Прочее: масса 18,1 кг с кронштейном, 12,5 кг без кронштейна. Производитель — Savgood, Китай; раздел каталога — тепловизоры для дронов: модули и ядра.

Характеристики

Сенсор
неохлаждаемый микроболометр VOx
Разрешение
1280×1024
Шаг пикселя
12 мкм
Спектральный диапазон
8–14 мкм
NETD
≤ 35 мК (при 25 °C, F/1.0)
Объектив
50–350 мм
Угол обзора
17,46° × 14,01°–2,51° × 2,01°
Видеовыход
сеть и CVBS, опционально SDI
Питание
12 В
Масса
18,1 кг с кронштейном, 12,5 кг без кронштейна
Число пикселей
1,31 Мп (расчёт по разрешению)
Формат матрицы
15,36×12,29 мм (расчёт: разрешение × шаг пикселя)
Диагональ матрицы
19,67 мм (расчёт по размеру матрицы)

Описание

Неохлаждаемый тепловизионный тракт — матрица микроболометров и германиевая оптика; подсветка сцены ему не нужна. Матрица 1280×1024, шаг пикселя 12 мкм, диапазон 8–14 мкм.

Температурная чувствительность (NETD) — ≤ 35 мК (при 25 °C, F/1.0): рабочий уровень для наблюдательных задач, перепада в полградуса хватает для уверенного силуэта. При шаге 12 мкм и равном разрешении матрица мельче, а значит объектив с тем же полем зрения короче и легче. Оптика — 50–350 мм, поле зрения 17,46° × 14,01°–2,51° × 2,01°.

Видеотракт: сеть и CVBS, опционально SDI. Питание 12 В. Масса 18,1 кг с кронштейном, 12,5 кг без кронштейна.

Характеристики приведены по данным производителя: страница модели ↗
