Тепловизионный модуль 1280×1024, 12 мкм, NETD ≤50 мК
OEM · Азия под заказ
TIM-1280x1024-12

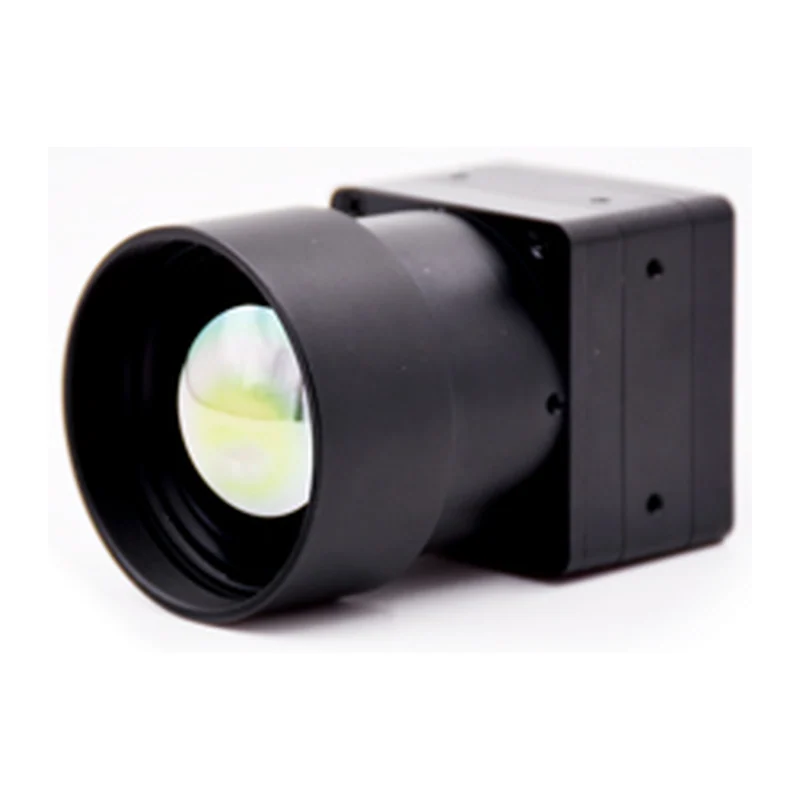

Тепловизионный модуль 1280×1024, 12 мкм, NETD ≤ 50 мК

Модуль высокого разрешения в компактном исполнении с потреблением менее 1 Вт от одной шины 5 В. Рассчитан на системы дальнего обнаружения, панорамного наблюдения и задачи, где нужен запас по детализации для цифрового увеличения.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
TIM-1280x1024-12
Производитель
OEM, Азия
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Чего в карточке нет: масса, габариты — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Тип детектора
Неохлаждаемый болометр VOx
Разрешение
1280×1024
Шаг пикселя
12 мкм
Спектральный диапазон
8–14 мкм
NETD
≤ 50 мК при 25 °C, F/1.0 (опционально ≤ 40 мК)
Частота кадров
30 Гц
Видеоинтерфейс
Цифровое видео DVP (USB предусмотрен для демонстрации); связь по I²C
Питание и потребление
5 В; типовое потребление при 25 °C менее 1 Вт
Обработка изображения
Растяжение гистограммы, коррекция неоднородности, цифровая фильтрация шума, повышение детальности, регулировка яркости и контраста 0–255, палитры, перекрестие, зеркалирование
Условия эксплуатации
Рабочая температура −30…+65 °C, хранение −50…+85 °C, влажность 5–95 % без конденсата, вибрация 6,06 г, удар 80 г / 4 мс
Число пикселей
1,31 Мп (расчёт по разрешению)
Формат матрицы
15,36×12,29 мм (расчёт: разрешение × шаг пикселя)
Диагональ матрицы
19,67 мм (расчёт по размеру матрицы)

Описание

Модуль высокого разрешения — 1280×1024 при шаге пикселя 12 мкм и частоте 30 Гц. Для систем дальнего обнаружения, панорамного наблюдения и задач, где нужен запас детализации.

Запас по пикселям работает двояко: на объект ложится больше отсчётов, поэтому он различается дальше с тем же объективом, и остаётся ресурс на цифровое увеличение — картинка не рассыпается так, как при зуме с матриц меньшего формата. NETD ≤ 50 мК (опционально ≤ 40 мК) — порог различимой разницы температур.

Интерфейс один: цифровое видео DVP, связь по I²C, USB предусмотрен только для демонстрации — приёмную плату придётся разрабатывать самим. Питание 5 В, менее 1 Вт, рабочий диапазон −30…+65 °C. Объектив подбирается отдельно.
