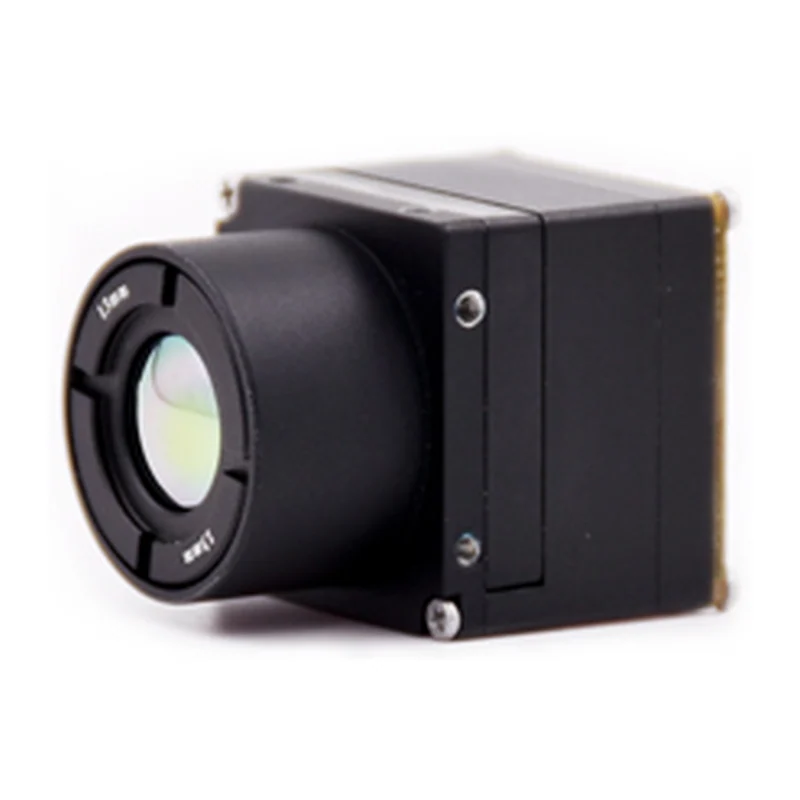

Тепловизионный модуль 384×288 / 640×512, 12 мкм, NETD ≤ 50 мК, корпус 26×26×19 мм
Модуль в керамическом корпусе с самой широкой в каталоге штатной линейкой атермализованных объективов F1.0 от 19 до 100 мм и поддержкой моторизованной фокусировки — база для приборов дальнего наблюдения. Исполнения с индексом T добавляют радиометрию с анализом по точке, линии и области.
- Артикул
- TIM-384x288-12-C
- Производитель
- OEM, Азия
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- 8 типоразмеров в серии
Входит в подборку «Зум- и тепловизионные модули для подвесов»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Тип детектора
- Неохлаждаемый болометр VOx в керамическом корпусе, без термоэлектрической стабилизации
- Разрешение
- 384×288 / 640×512
- Шаг пикселя
- 12 мкм
- Спектральный диапазон
- 8–14 мкм
- NETD
- ≤ 50 мК при 25 °C, F/1.0 (опционально ≤ 40 мК); в таблице первоисточника единица набрана с опечаткой как «≤ 50Hz»
- Частота кадров
- 50 или 25 Гц
- Объективы
- Атермализованные фикс-объективы F1.0 с фокусным расстоянием 19, 25, 35, 55, 75 и 100 мм; поддерживается объектив с электроприводом фокусировки
- Видеоинтерфейс
- Модуль — цифровое видео DVP, связь I²C и UART; с платой расширения — PAL или NTSC, BT.656, LVCMOS, одновременная выдача полнокадрового изображения и температурных данных, связь I²C, RS-232, UART, 4 кнопки
- Питание и потребление
- Модуль — 1,8 В, 3,3 В и 5 В, типовое потребление < 0,55 Вт (384) и < 0,6 Вт (640); с платой расширения 5–12 В с защитой от перенапряжения, понижения и переполюсовки
- Измерение температуры
- Исполнения 384T и 640T: высокое усиление −20…+150 °C, низкое 0…+550 °C, погрешность ± 3 °C или ± 3 % показания при среде −20…+60 °C, анализ по точке, линии и области; исполнения без индекса T измерение не поддерживают
- Обработка и условия эксплуатации
- Алгоритм TEC-less, коррекция неоднородности, цифровое шумоподавление и повышение детальности, цифровой зум 0,25×–2,0×, регулировка яркости и контраста 0–255, палитры, перекрестие, зеркалирование; −40…+80 °C, хранение −45…+85 °C, вибрация 6,06 g, удар 80 g / 4 мс
- Габариты
- 26×26×19 мм
- Масса
- 18 г
Описание
Ядро в керамическом корпусе 26×26×19 мм массой 18 г со штатным рядом атермализованных объективов F1.0–19, 25, 35, 55, 75 и 100 мм, включая вариант с электроприводом фокусировки. База для приборов дальнего наблюдения.
Фокусное расстояние вместе с разрешением и задаёт дальность: длинный объектив сужает поле зрения и растягивает цель на большее число пикселей, поэтому 100 мм на матрице 640×512 опознаёт цель заметно дальше, чем 19 мм. Атермализация означает, что фокус не уплывает при смене температуры и переюстировка на морозе не нужна.
Модуль выдаёт видео по DVP и управляется по I²C и UART; плата расширения добавляет PAL/NTSC, BT.656, LVCMOS и одновременную выдачу картинки и температурных данных. Измерение — только у радиометрических исполнений.
