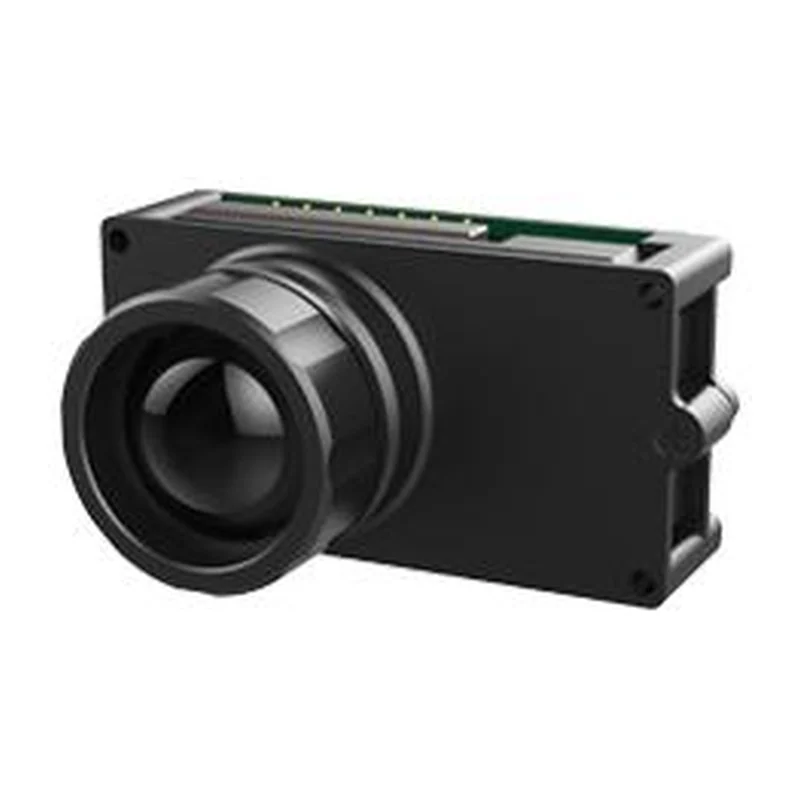

Тепловизионный модуль 240×180 / 384×288 / 640×512, 17 мкм

Модули поставляются с уже установленной оптикой и паспортным полем зрения, что снимает с интегратора задачу подбора и юстировки объектива. Управление по SPI, I²C и USB, вывод температурных данных в реальном времени — удобно для приборов контроля и встраиваемых измерительных систем.

• Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
• Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
• Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Разрешение

240×180 / 384×288 / 640×512

Шаг пикселя

17 мкм (240×180 и 384×288); 12 мкм (640×512)

Поле зрения и фокусное расстояние

17: 34,8°×26,0° при 6,8 мм. 17: 93,0°×69,6° при 4 мм, 55,7°×41,6° при 6,8 мм, 28,4°×21,4° при 13 мм. 12: 32,9°×26,6° при 13 мм, 22,9°×18,4° при 19 мм

NETD

≤ 60 мК при F/1.0

Частота кадров

25 или 50 Гц

Видеоинтерфейс

Данные — параллельный интерфейс или USB (у 12 только параллельный); управление SPI, I²C, USB (у 12 — SPI и I²C)

Питание и потребление

3,8–5,5 В пост. тока; менее 300 мВт для 17 и 17, менее 500 мВт для 12

Измерение температуры

−20…+120 °C с расширением до +550 °C, погрешность ± 3 °C или ± 3 % диапазона, ручная и автоматическая температурная коррекция, вывод температурных данных в реальном времени по параллельной шине, статистика максимума и минимума

Условия эксплуатации

Рабочая температура −15…+60 °C; коррекция изображения затвором; палитры «белое горячее», «чёрное горячее» и набор псевдоцветов

Габариты

43,7×22,4×27,6 мм

Масса

30 г

Число пикселей

43 200 пикселей (расчёт по разрешению)

Формат матрицы

4,08×3,06 мм (расчёт: разрешение × шаг пикселя)

Диагональ матрицы

5,1 мм (расчёт по размеру матрицы)
