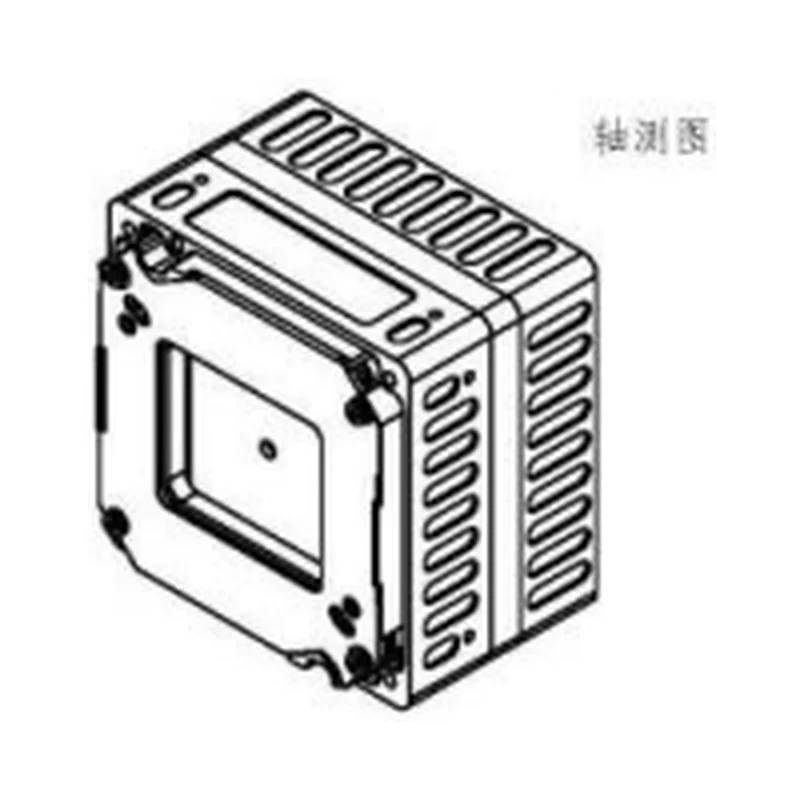

Тепловизионный модуль Rising LGCS121, 1280×1024/12 мкм, NETD ≤ 40 мК, для БПЛА
Неохлаждаемый тепловизионный модуль высокого разрешения на микроболометре VOx с цифровыми интерфейсами LVDS/GMSL/SDI; вендор прямо называет применение — БПЛА, наземная техника, прицельные устройства. Публиковать только под запрос.
- Артикул
- LGCS121
- Производитель
- Rising Optics, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Чего в карточке нет: габариты — пришлём по запросу.
Входит в подборку «Зум- и тепловизионные модули для подвесов»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Тип детектора
- неохлаждаемый микроболометр на оксиде ванадия (VOx)
- Разрешение
- 1280×1024
- Шаг пикселя
- 12 мкм
- Спектральный диапазон
- 8–14 мкм
- Температурная чувствительность (NETD)
- ≤ 40 мК при 25 °C, F/1.0
- MRTD
- ≤ 350 мК при 25 °C, F/1.0, объектив 55 мм
- Постоянная времени
- ≤ 12 мс
- Частота кадров
- 30 Гц, 50 Гц
- Цифровой видеовыход
- LVDS / CameraLink / SDI / BT.1120 / GMSL / CML
- Последовательный интерфейс
- UART 3,3 В; RS-422 (по умолчанию) / RS-232
- Режим синхронизации
- внутренняя / внешняя / адаптивная
- Масса
- от 96 ± 5 г до 170 ± 8 г (в зависимости от исполнения)
- Время выхода на режим
- ≤ 15 с
- Рабочая температура
- −40…+60 °C (опционально −55…+70 °C)
- Температура хранения
- −40…+60 °C (опционально −55…+80 °C)
- Заявленное применение
- БПЛА, техника с бортовой установкой, прицельные устройства (формулировка вендора)
- Экспортное примечание
- готовое ИК-изображающее оборудование прямо названо среди контролируемых полезных нагрузок БПЛА в объявлении КНР № 27 от 2023 г.; требуется подтверждение экспортной возможности и, вероятно, лицензия MOFCOM. Оговорка: увязка именно порога NETD ≤ 40 мК с лицензированием отдельного модуля первоисточником не подтверждена — порог 40 мК относится к критериям контроля готовых БПЛА (объявление № 28)
Описание
Готовый ИК-канал на неохлаждаемом микроболометре из оксида ванадия (VOx) — детектор, электроника и набор выходов в одном модуле. Разрешение 1280×1024 при шаге пикселя 12 мкм, спектр 8–14 мкм.
NETD не хуже 40 мК при 25 °C и F/1.0, MRTD до 350 мК с объективом 55 мм, постоянная времени до 12 мс, кадровая частота 30 или 50 Гц. Видео уходит по LVDS, CameraLink, SDI, BT.1120, GMSL или CML; управление — UART 3,3 В и RS-422 по умолчанию либо RS-232. Синхронизация внутренняя, внешняя или адаптивная.
Масса зависит от исполнения: от 96 ± 5 до 170 ± 8 г, конкретный вариант фиксируется при заказе. Выход на режим до 15 с, работа при −40…+60 °C, опционально −55…+70 °C. Перед заказом производитель отдельно подтверждает экспортную возможность модуля.
Характеристики приведены по данным производителя: страница модели ↗
