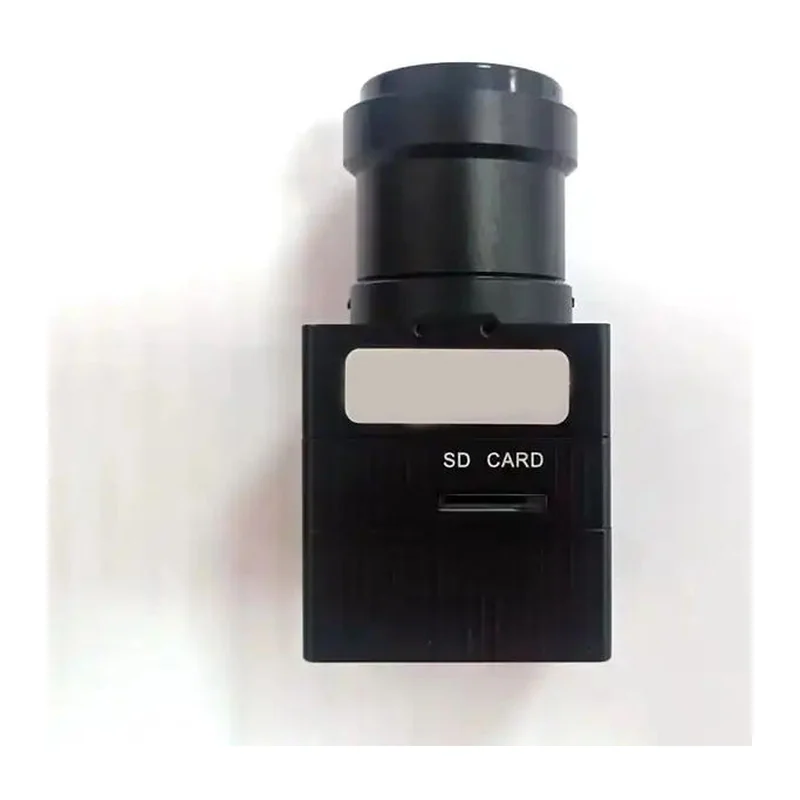

Тепловизионный модуль Rising ZX-IRA26-6-DF250-G, 640×480/17 мкм, автосопровождение, 155 г
Rising Optics · Китай под заказ
ZX-IRA26-6-DF250-G

Тепловизионный модуль Rising Optics ZX-IRA26-6-DF250-G, 640×480/17 мкм, автосопровождение

Готовый тепловизионный модуль с электронным зумом 2x/3x/4x, встроенным автосопровождением объекта и записью на SD-карту — под мониторинг с борта БПЛА.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
ZX-IRA26-6-DF250-G
Производитель
Rising Optics, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается
Линейка
других моделей этой линейки в каталоге нет

Чего в карточке нет: габариты — пришлём по запросу.

Входит в подборку «Зум-блоки и тепловизоры для дронов»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Тип детектора
неохлаждаемый длинноволновый (8–14 мкм)
Разрешение
640×480
Шаг пикселя
17 мкм
Температурная чувствительность (NETD)
≤ 50 мК при 25 °C
MRTD
≤ 550 мК (на характеристической частоте)
Электронный зум
2x, 3x, 4x
Улучшение изображения
DDE
Палитры
белый горячий, чёрный горячий, псевдоцвет
Калибровка
автоматическая коррекция неоднородности, без шторки
Автосопровождение — скорость
± 32 пикселя за поле
Автосопровождение — размер объекта
от 16×16 до 128×128 пикселей
Частота обновления данных
60 Гц (ИК-канал)
Задержка выдачи
менее 16,67 мс (по IP)
Видеовход
LVDS-1080p через 30-контактный разъём 7520
Видеовыход
1080p через 30-контактный разъём и по сети
Интерфейс управления
TTL, последовательный
Запись
SD-карта, JPEG и H.264; по умолчанию 32 ГБ, максимум 128 ГБ
Питание
постоянное 12 В
Потребляемая мощность
не более 4,6 Вт при 25 °C
Масса
менее 155 г
Рабочая температура
−40…+60 °C
Температура хранения
−40…+65 °C
Число пикселей
307 200 пикселей (расчёт по разрешению)
Формат матрицы
10,88×8,16 мм (расчёт: разрешение × шаг пикселя)
Диагональ матрицы
13,6 мм (расчёт по размеру матрицы)

Описание

Тепловизионный модуль с собственной обработкой изображения: кроме неохлаждаемого детектора 640×480 с шагом пикселя 17 мкм и спектром 8–14 мкм в нём есть электронный зум, автосопровождение и запись на карту памяти.

NETD не хуже 50 мК при 25 °C, MRTD до 550 мК, обновление ИК-канала 60 Гц, задержка выдачи по сети менее 16,67 мс. Зум 2x, 3x и 4x, улучшение DDE, коррекция неоднородности без шторки. Автосопровождение держит объект размером от 16×16 до 128×128 пикселей при скорости смещения до ± 32 пикселей за поле.

Питание 12 В, потребление до 4,6 Вт, масса менее 155 г. Кадр 1080p приходит по LVDS, выдаётся через 30-контактный разъём 7520 и по сети, управление — последовательный TTL. Запись JPEG и H.264 на SD-карту: штатно 32 ГБ, максимум 128 ГБ.

Характеристики приведены по данным производителя: страница модели ↗
