Модуль тепловизионный Rising Optics FO-A1212-V03HK — 1280×1024, 12 мкм, NETD 50 мК, 25 Гц, CameraLink
Rising Optics · Китай под заказ
FO-A1212-V03HK

Модуль тепловизионный Rising Optics FO-A1212-V03HK

Неохлаждаемый модуль высокого разрешения 1280×1024 с шагом 12 мкм и выходом CameraLink. Применяется там, где нужен максимум угловой детализации в одном кадре.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
FO-A1212-V03HK
Производитель
Rising Optics, Китай
Срок
от 3 недель до отгрузки из чего складывается
Линейка
единичная позиция, аналога в каталоге нет

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Разрешение
1280×1024
Шаг пикселя
12 мкм
Тип детектора
неохлаждаемый микроболометр на оксиде ванадия
NETD
не более 50 мК при F/1.0, 30 Гц, 300 К
MRTD
не более 450 мК
Спектральный диапазон
8–14 мкм
Частота кадров
25 Гц
Видеоинтерфейс
CameraLink, разъём MJS2045520–2
Питание
5–6 В постоянного тока
Потребляемая мощность
не более 1,5 Вт

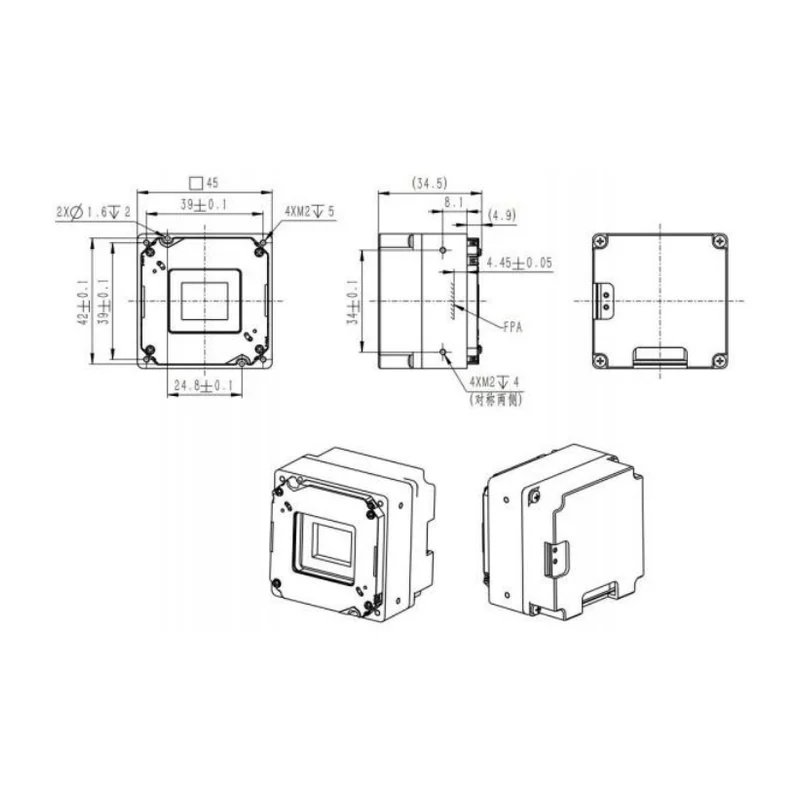

Габариты
не более 45×45×34,5 мм
Масса
не более 130 г
Время выхода на режим
не более 10 с при 25 °C
Ресурс по включениям
до 100 000 циклов

Описание

Модуль на неохлаждаемом микроболометре из оксида ванадия с разрешением 1280×1024 и шагом пикселя 12 мкм. Рабочий диапазон 8–14 мкм, частота кадров 25 Гц. Эквивалентная шуму разность температур не превышает 50 мК при F/1.0, 30 Гц и температуре сцены 300 К; минимальная разрешаемая разность температур — не более 450 мК.

Вчетверо большее число пикселей по сравнению с форматом 640×512 при том же шаге даёт вдвое большее угловое разрешение при равном фокусном расстоянии. Практический смысл: тот же объектив опознаёт цель примерно вдвое дальше либо позволяет взять более широкое поле без потери детализации.

Видеовыход — CameraLink на разъёме MJS2045520–2; интерфейс рассчитан на передачу полного потока 1,3 Мп без сжатия, но требует соответствующего приёмника на стороне вычислителя. Питание 5–6 В постоянного тока, потребление не более 1,5 Вт.

Габариты не превышают 45×45×34,5 мм, масса — не более 130 г. Время выхода на режим не более 10 с при 25 °C, ресурс по числу включений — до 100 000 циклов. Применение: стационарные комплексы наблюдения, измерительные системы, каналы с широкоугольной оптикой формата 1280×1024.

Характеристики приведены по данным производителя: страница модели ↗
