Тепловизионный модуль Rising Optics BI6417, 640×512/17 мкм
Неохлаждаемый модуль 640×512 с шагом 17 мкм в корпусе 44,45×44,45 мм. Совместим с большим парком объективов под 17-мкм матрицы, включая длиннофокусные и двухпольные.
- Артикул
- BI6417
- Производитель
- Rising Optics, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Разрешение
- 640×512
- Шаг пикселя
- 17 мкм
- Тип детектора
- неохлаждаемый микроболометр на оксиде ванадия
- NETD
- не более 40 мК при 25 °C, F/1,0
- Спектральный диапазон
- 8–14 мкм
- Частота кадров
- 50 Гц
- Термостабилизация детектора
- отсутствует
- Видеоинтерфейс
- PAL 720×576 при 25 Гц / NTSC 720×480 при 30 Гц; LVCMOS 14 или 10 бит
- Интерфейс управления
- UART, 3,3 В
- Питание
- плата обработки 4–6 В; интерфейсная плата 8–16 В
- Потребляемая мощность
- менее 2,2 Вт; менее 2,5 Вт с интерфейсной платой

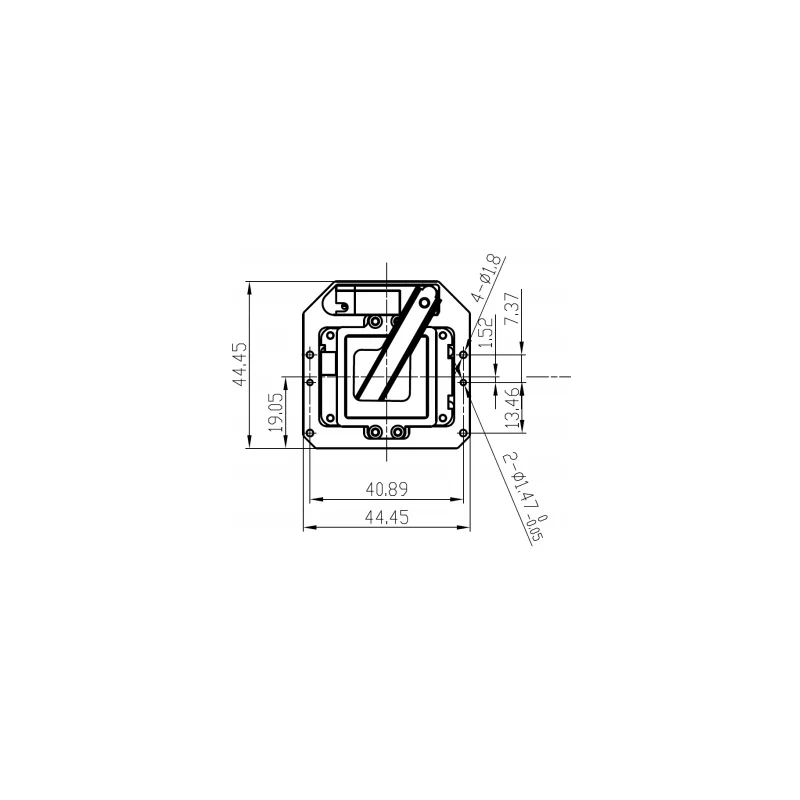

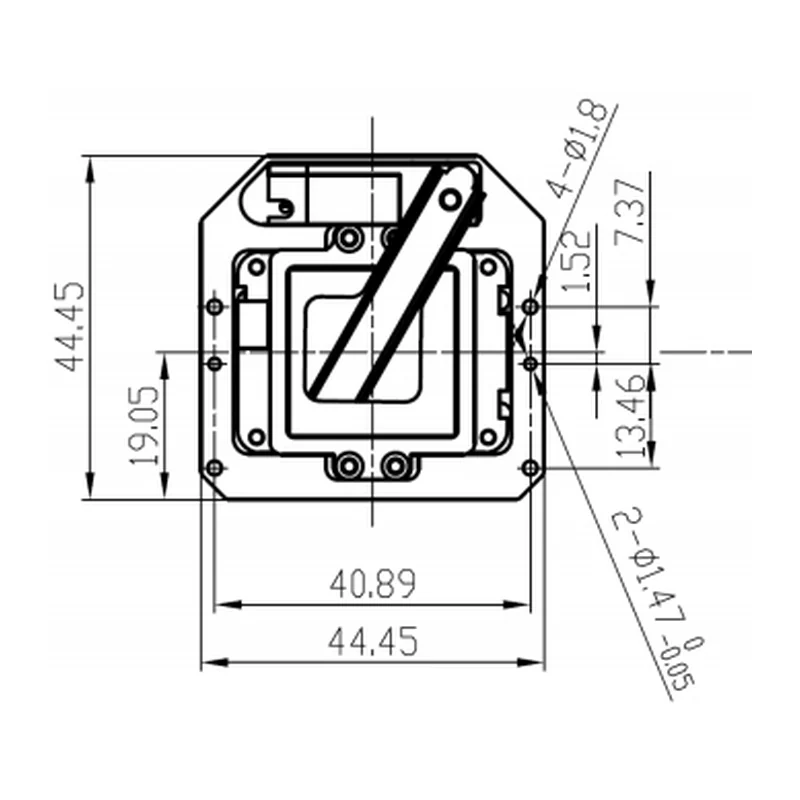

- Габариты
- 44,45×44,45×30 мм
- Масса
- 50± 3 г
- Число пикселей
- 327 680 пикселей (расчёт по разрешению)
- Формат матрицы
- 10,88×8,7 мм (расчёт: разрешение × шаг пикселя)
- Диагональ матрицы
- 13,93 мм (расчёт по размеру матрицы)
Описание
Модуль на неохлаждаемом микроболометре из оксида ванадия: разрешение 640×512, шаг пикселя 17 мкм, рабочий диапазон 8–14 мкм, частота кадров 50 Гц. Термоэлектрическая стабилизация детектора не применяется, что снижает потребление и упрощает схему.
Шаг 17 мкм даёт большую площадь пикселя и, при прочих равных, лучший энергетический баланс на единицу пикселя, чем 12-мкм матрицы; NETD не превышает 40 мК при 25 °C и F/1.0. Обратная сторона — большая диагональ фокальной плоскости, поэтому объективы под этот формат крупнее.
Видеовыход аналоговый PAL 720×576 при 25 Гц или NTSC 720×480 при 30 Гц, цифровой — LVCMOS 14 или 10 бит. Управление по UART с уровнями 3,3 В. Питание раздельное: плата обработки 4–6 В, интерфейсная плата 8–16 В; потребление до 2,2 Вт в базовой конфигурации и до 2,5 Вт с интерфейсной платой.
Габариты 44,45×44,45×30 мм, масса 50± 3 г. Применение: стационарные наблюдательные посты, поворотные камеры, приборы с длиннофокусной и двухпольной оптикой из этой же линейки.
Характеристики приведены по данным производителя: страница модели ↗
