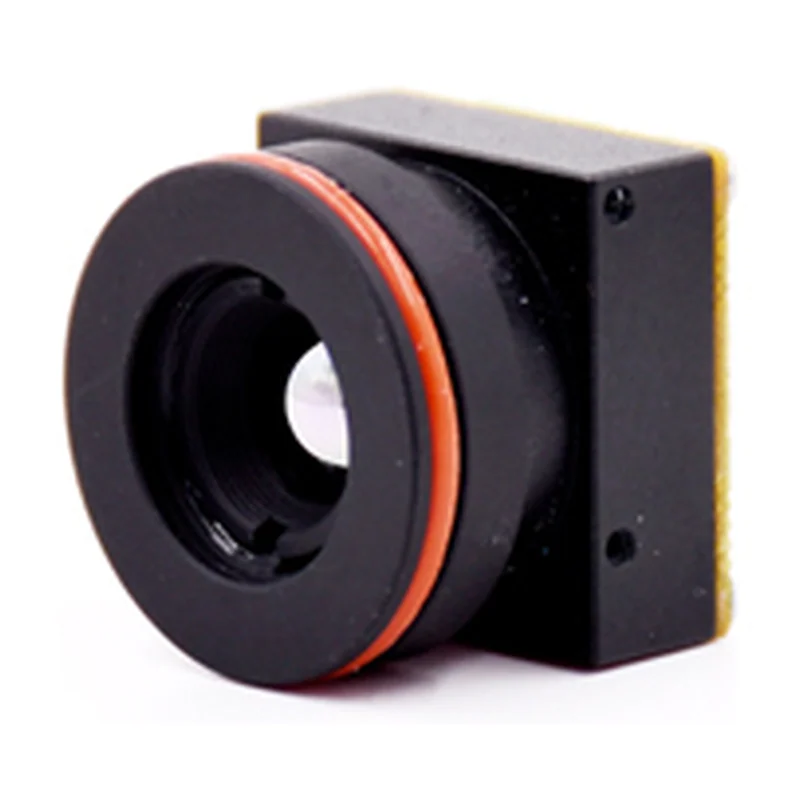

Тепловизионный модуль 640×512 / 384×288 / 256×192, 12 мкм, NETD ≤ 50 мК, 50 Гц

Универсальный OEM-модуль трёх разрешений в едином посадочном габарите 21×21 мм: позволяет проектировать один корпус изделия под весь ряд от 256×192 до 640×512. Плата расширения с USB и SDK для Linux, Windows и Android ускоряет отладку.

• Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
• Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
• Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Тип детектора

Неохлаждаемый болометр VOx

Разрешение

640×512 / 384×288 / 256×192

Шаг пикселя

12 мкм

Спектральный диапазон

8–14 мкм

NETD

≤ 50 мК при 25 °C, F/1.0 (опционально ≤ 40 мК)

Частота кадров

Наблюдательное исполнение 50 Гц, измерительное 25 Гц; — 25 Гц

Видеоинтерфейс

Цифровое видео DVP/BT.656 (640 и 384), DVP/SPI (256); связь по I²C; плата расширения — USB 2.0 + I²C с SDK для Linux, Windows, Android

Питание и потребление

Двойное питание 3,3 В и 5 В; типовое потребление при 25 °C: < 0,55 Вт (640), < 0,50 Вт (384), < 0,30 Вт (256); плата расширения 5 В с защитой от перенапряжения, понижения и переполюсовки

Измерение температуры

Цель −20…+150 °C — погрешность ± 2 °C или ± 2 % показания; цель 50…+550 °C — погрешность ± 5 °C или ± 3 % показания (большее значение, при температуре среды −20…+60 °C); инструменты — точка, линия, область

Обработка и условия эксплуатации

Алгоритм TEC-less, коррекция неоднородности, цифровое шумоподавление и повышение детальности, цифровой зум 0,25×–2,0×; −40…+80 °C, хранение −50…+85 °C, вибрация 6,06 g, удар 80 g / 4 мс

Габариты

21×21 мм

Масса

8 г
