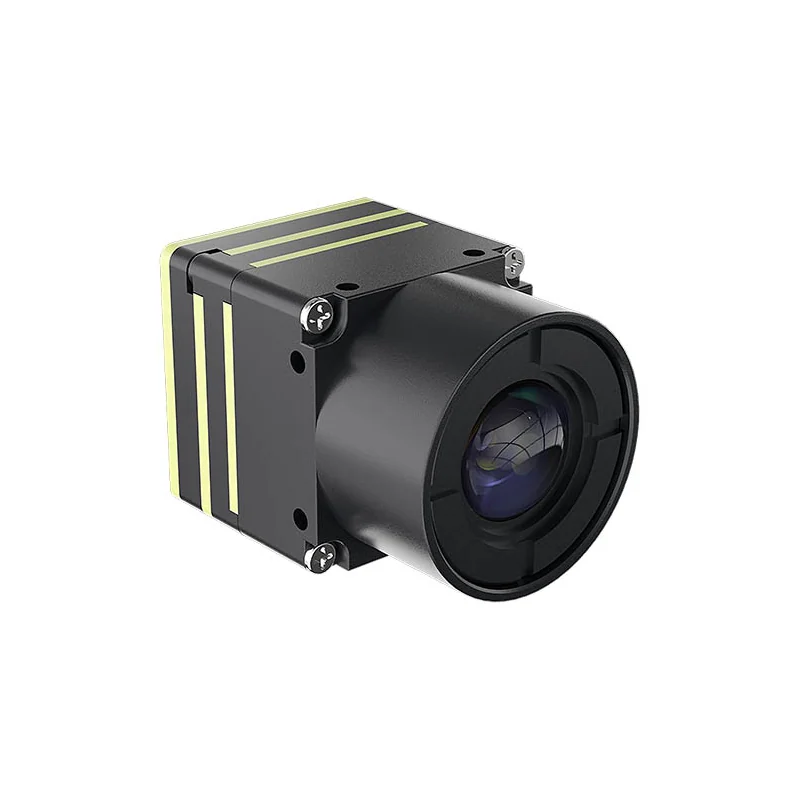

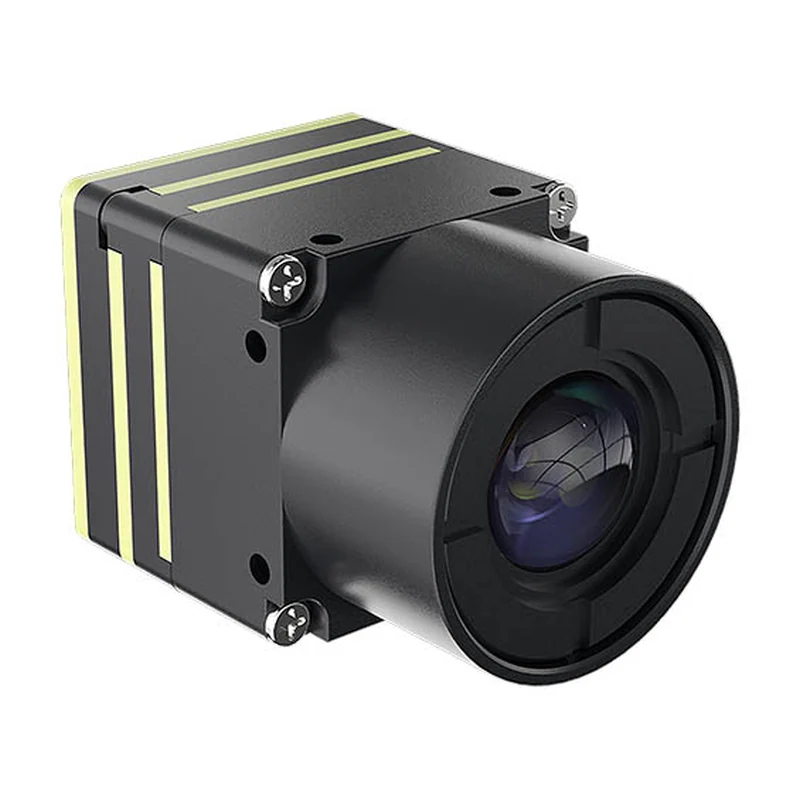

Тепловизионные модули WN2, 256×192 / 384×288 / 640×512
Серия из трёх разрешений на общей платформе с собственным ИК-ISP: транспортные тепловизоры, охранное наблюдение, приборы ночного видения. Единый габарит 21×21×10,3 мм позволяет менять разрешение без переработки конструктива.
- Артикул
- WN2 Series
- Производитель
- Raytron, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Входит в подборку «Зум- и тепловизионные модули для подвесов»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Тип детектора
- неохлаждаемый инфракрасный детектор VOx, корпусирование на уровне пластины (WLP)
- Разрешение
- WN2 256–256×192; WN2 384–384×288; WN2 640–640×512
- Шаг пикселя
- 12 мкм
- Спектральный диапазон
- 8–14 мкм
- NETD
- ≤ 40 мК при 25 °C, F/1.0, 25 Гц (для всех трёх исполнений)
- Частота кадров детектора
- 25/50 Гц у WN2 256; 30/60 Гц у WN2 384 и WN2 640
- Коррекция неоднородности
- шторочная и бесшторочная алгоритмическая; алгоритмы обработки NMX3.0 и IMX3.0
- Видеоинтерфейс
- аналоговый PAL/NTSC; цифровой DVP, BT.656, USB 2.0, MIPI; управление UART, I2C, USB 2.0
- Питание
- 5 В
- Потребление при выводе через USB, 25 °C
- менее 0,35 Вт у WN2 256; менее 0,42 Вт у WN2 384; менее 0,7 Вт у WN2 640
- Цифровой зум
- 1,0–8,0× непрерывный, шаг 0,1
- Рабочая температура
- −40…+80 °C; хранение −50…+85 °C; вибрация 6,06 g по всем осям, удар 80 g при 4 мс
- Габариты
- 21×21×10,3 мм
- Масса
- 9 г
Описание
Серия из трёх модулей — 256×192, 384×288 и 640×512 — на общей платформе с собственным ИК-ISP и в едином габарите 21×21×10,3 мм, 9 г.
Шаг пикселя у всех 12 мкм, NETD ≤ 40 мК, детектор VOx в корпусировании на уровне пластины. Разрешение выбирают под задачу: 256×192 хватает транспортным и водительским системам и приборам ночного видения, 640×512 нужен там, где цель мелкая или далеко. Потребление растёт с форматом: до 0,35 Вт у 256, 0,42 Вт у 384 и 0,7 Вт у 640 при выводе по USB.
Общее посадочное место позволяет поменять разрешение позже, не переделывая корпус и жгуты. Выходы аналоговые PAL/NTSC и цифровые DVP, BT.656, USB 2.0, MIPI; управление UART, I2C или USB, питание 5 В.
Характеристики приведены по данным производителя: страница модели ↗
