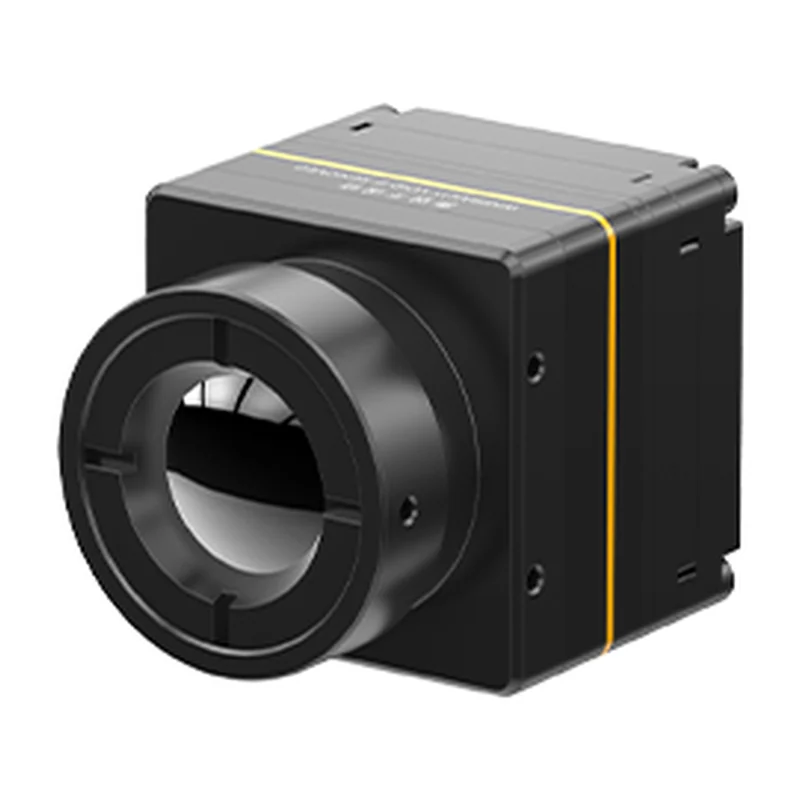

Тепловизионное ядро Guide MIN317, 384×288 / 17 мкм
Ядро наблюдения для охранных и носимых устройств, ADAS и БПЛА, когда разрешение 640×512 избыточно, а нужна частота кадров до 50 Гц.
- Артикул
- MIN317
- Производитель
- Guide Infrared, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Тип детектора
- неохлаждаемый микроболометр на оксиде ванадия (VOx), пластинчатая упаковка WLP, без термостабилизации (TEC-less)
- Спектральный диапазон
- 8–14 мкм
- NETD, типовой
- ≤ 40 мК
- Частота кадров
- 50 / 30 / 25 Гц
- Видеоинтерфейс
- цифровой USB2.0 / DVP / BT.656 / LVDS; аналоговый PAL / NTSC
- Объективы
- атермализованные с фиксированным фокусом 4,9 / 7 / 9,1 / 13 / 19 / 25 / 35 / 50 / 70 мм
- Платы расширения
- VPC / USB2.0 / USB3.0
- Рабочая температура
- −40…+70 °C
- Обработка изображения
- NUC / 3DNR / DNS / DRC / EE
- Разрешение
- 384×288
- Шаг пикселя
- 17 мкм
- Питание
- 4–5,5 В
- Потребление
- 0,8 Вт (типовое)
- Габариты
- 25,4×25,4×16,3 мм
- Масса
- 13,4 г
- Совместимая батарея
- 1S
- Число пикселей
- 110 592 пикселей (расчёт по разрешению)
Описание
Ядро линейки MIN: неохлаждаемый VOx-болометр 384×288 с шагом 17 мкм, масса 13,4 г, потребление 0,8 Вт, корпус 25,4×25,4×16,3 мм. Берут туда, где разрешение 640×512 избыточно и важно разгрузить вычислитель носителя.
Шаг 17 мкм при меньшем числе пикселей даёт более широкое поле зрения на том же объективе, чем у 12-микронных ядер: удобно для обзорных задач и ближней дистанции, хуже для распознавания далёкого объекта. NETD ≤ 40 мК — предел различимого перепада температур на фоне собственного шума матрицы. Частота до 50 Гц означает меньше смаза на подвижном носителе и меньше задержки в контуре управления.
Радиометрии нет, только видеопоток. Объектив из ряда 4,9–70 мм и плата расширения VPC/USB подбираются отдельно; TEC-less-исполнение экономит питание, дрейф компенсируется NUC.
Характеристики приведены по данным производителя: страница модели ↗
