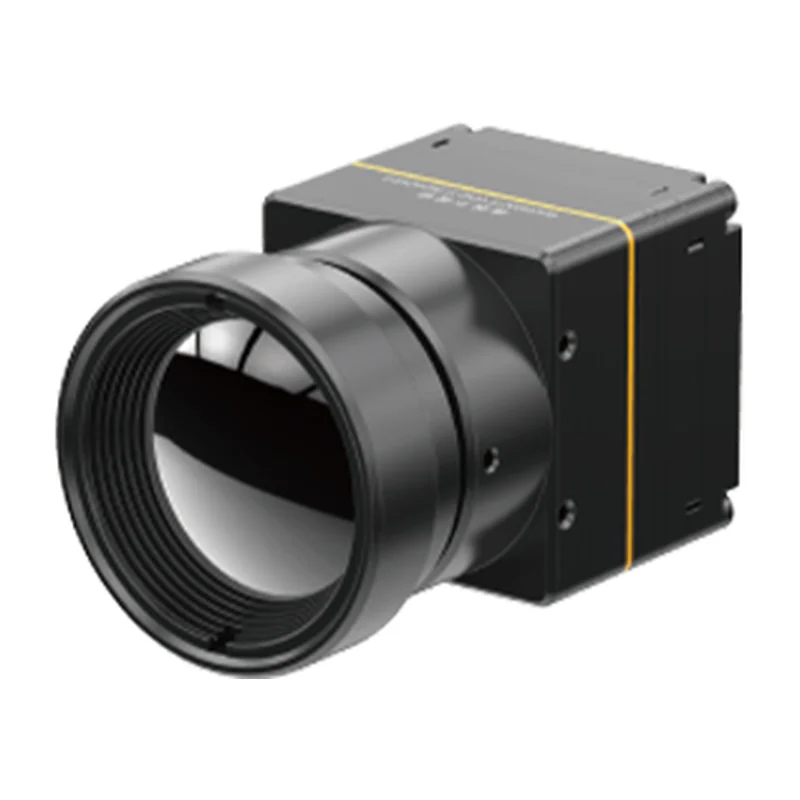

Радиометрическое ядро Guide MIN317T, 384×288 / 17 мкм
Ядро с измерением температуры для встраиваемых пирометрических и термографических задач: контроль оборудования, пожарная сигнализация, промышленный мониторинг.
- Артикул
- MIN317T
- Производитель
- Guide Infrared, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- 1 типоразмер в серии
Входит в подборку «Зум- и тепловизионные модули для подвесов»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Тип детектора
- неохлаждаемый микроболометр на оксиде ванадия (VOx), пластинчатая упаковка WLP
- Спектральный диапазон
- 8–14 мкм
- NETD, типовой
- ≤ 40 мК
- Частота кадров
- 25 / 30 / 50 Гц
- Диапазон измерения температуры
- −20…+150 °C; 0…550 °C; возможна доработка под заказ
- Погрешность измерения
- большее из ± 3 °C или ± 3 %
- Видеоинтерфейс
- цифровой USB2.0 / DVP / BT.656 / LVDS; аналоговый PAL / NTSC
- Объективы
- атермализованные с фиксированным фокусом 4,9 / 7 / 9,1 / 13 / 19 / 25 мм
- Платы расширения
- VPC / USB2.0 / USB3.0
- Разрешение
- 384×288 мкм
- Рабочая температура
- −40…+70 °C
- Шаг пикселя
- 384×17 мкм
- Питание
- 4–5,5 В
- Потребление
- 0,8 Вт (типовое)
- Габариты
- 25,4×25,4×16,3 мм
- Масса
- 13,4 г
Описание
Радиометрическая версия ядра MIN317: та же матрица 384×288 с шагом 17 мкм и NETD ≤ 40 мК, но на выходе не только видео, а массив температур по кадру. Это разница между «видно, что греется» и «известно, на сколько градусов».
Штатные диапазоны −20…+150 °C и 0…550 °C закрывают контроль электрооборудования и узлов трения в первом случае и печи с горячим металлом во втором. Погрешность — большее из ± 3 °C или ± 3 %: этого хватает для порогового контроля и пожарной сигнализации, но не для метрологических задач. Диапазон может быть доработан под заказ.
Ряд объективов у радиометрической версии короче — 4,9…25 мм, длиннофокусная оптика к ней не заявлена, поэтому измерения на большой дистанции планировать не стоит. Питание 4–5,5 В, 0,8 Вт, 13,4 г.
Характеристики приведены по данным производителя: страница модели ↗
