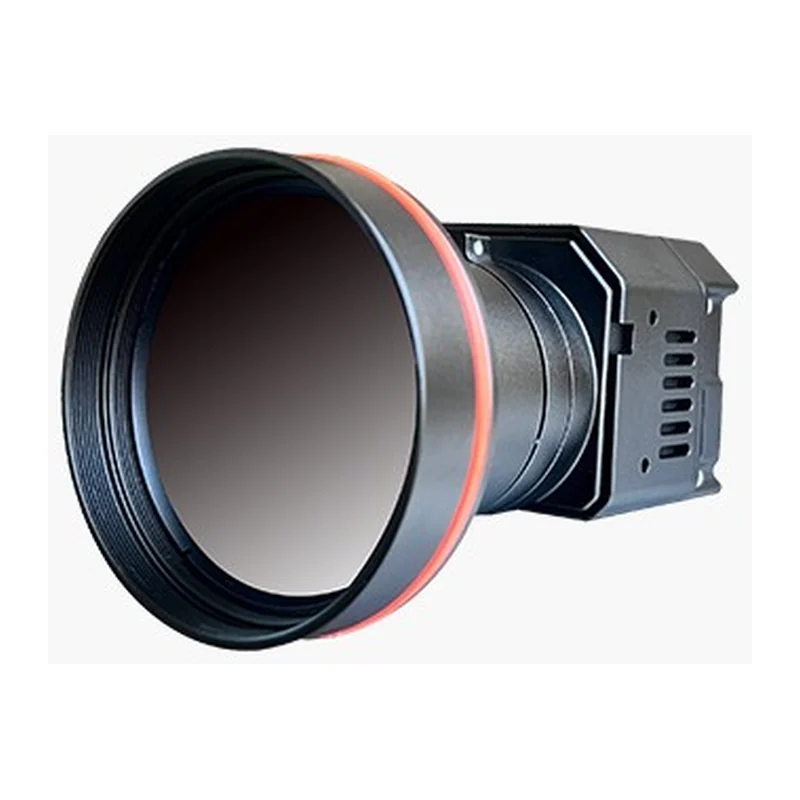

Тепловизионный модуль Savgood SG-TCM06N2-35A, 640×512 / 12 мкм
Тепловизионный модуль 640×512 с NETD ≤ 35 мК: объектив 55 мм (есть вариант 35 мм), видео по сети и CVBS, потребление не более 2,3 Вт.
- Артикул
- Savgood SG-TCM06N2-35A
- Производитель
- Savgood, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- Другие модели линейки →
Чего в карточке нет: масса, габариты — пришлём по запросу.
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Коротко
Тепловизионный модуль Savgood SG-TCM06N2-35A, 640×512 / 12 мкм — разрешение 640×512, сенсор неохлаждаемый микроболометр VOx, шаг пикселя 12 мкм. Из остального: видеовыход сеть, CVBS, спектральный диапазон 8–14 мкм. Производитель — Savgood, Китай; раздел каталога — тепловизоры для дронов: модули и ядра.
Характеристики
- Сенсор
- неохлаждаемый микроболометр VOx
- Разрешение
- 640×512
- Шаг пикселя
- 12 мкм
- Спектральный диапазон
- 8–14 мкм
- NETD
- ≤ 35 мК (при 25 °C, F/1.0)
- Объектив
- 55 мм (варианты 35 мм)
- Видеовыход
- сеть, CVBS
- Потребление
- не более 2,3 Вт
- Число пикселей
- 327 680 пикселей (расчёт по разрешению)
- Формат матрицы
- 7,68×6,14 мм (расчёт: разрешение × шаг пикселя)
- Диагональ матрицы
- 9,84 мм (расчёт по размеру матрицы)
Описание
Модуль Savgood на неохлаждаемом микроболометре VOx: матрица 640×512 при шаге 12 мкм, диапазон 8–14 мкм, температурная чувствительность NETD ≤ 35 мК (при 25 °C, F1,0). Объектив по паспорту — 55 мм, есть вариант с 35 мм; видео выводится по сети и через CVBS, потребление — не более 2,3 Вт.
NETD ≤ 35 мК означает, что модуль различает меньшие перепады температуры, что заметно на малоконтрастных сценах с ровно прогретым фоном.
Фокусное расстояние определяет поле зрения и дальность наблюдения, поэтому вариант объектива фиксируют при подборе: 55 мм дают более узкое поле, 35 мм — более широкое. Формат матрицы — 7,68×6,14 мм, диагональ — 9,84 мм.
Характеристики приведены по данным производителя: страница модели ↗
