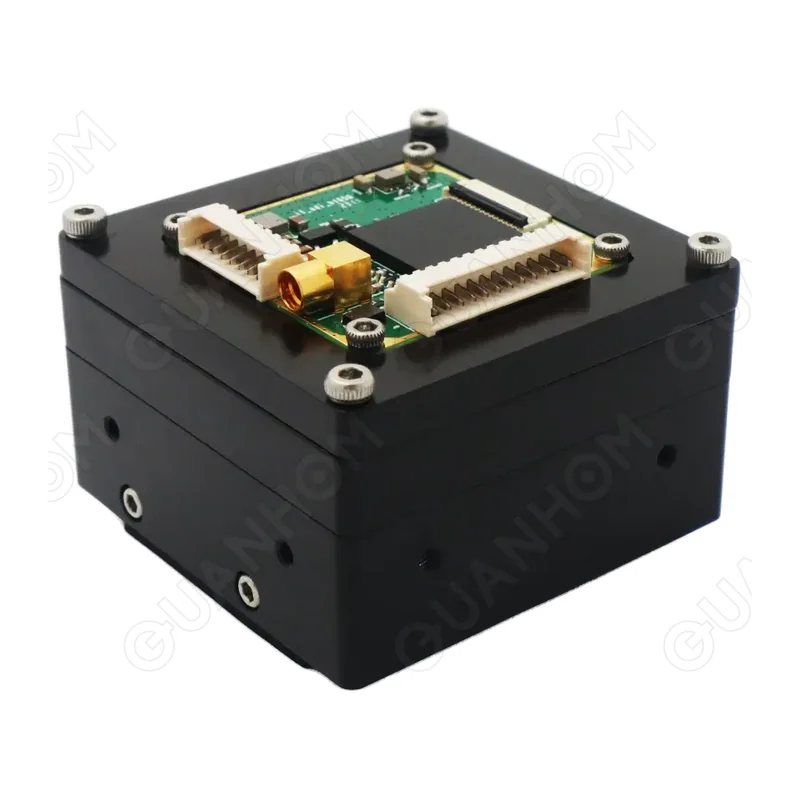

ITZ6412 — тепловизионный модуль LWIR 640×512
Компактный неохлаждаемый модуль для интеграции в носимые и малогабаритные приборы: ручные тепловизоры, прицельные и наблюдательные комплексы, охранное видеонаблюдение, ночное вождение, полезная нагрузка лёгких БПЛА.
- Артикул
- ITZ6412
- Производитель
- Quanhom, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Входит в подборку «Зум- и тепловизионные модули для подвесов»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Тип детектора
- неохлаждаемая матрица на фокальной плоскости, микроболометр на оксиде ванадия (VOx)
- Разрешение
- 640 × 512
- Шаг пикселя
- 12 мкм
- Спектральный диапазон
- 8–12 мкм
- NETD
- ≤ 35 мК
- Частота кадров
- 25 Гц (опционально 50 Гц)
- Видеоинтерфейс
- аналоговый CVBS; цифровой BT.656
- Питание / потребление
- DC 12 В; ≤ 1,5 Вт
- Рабочая температура
- рабочая −40…+70 °C, хранение −45…+85 °C
- Габариты
- 41 × 41 × 32,22 мм
- Масса
- 65 г
Описание
Неохлаждаемый модуль LWIR формата 640×512 с шагом 12 мкм в корпусе 41×41×32,22 мм массой 65 г — размер и вес, при которых он встаёт и в ручной прибор, и в подвес лёгкого БПЛА. NETD ≤ 35 мК, спектральный диапазон 8–12 мкм.
Базовая частота 25 Гц, опционально 50 Гц: для стационарного наблюдения хватает 25 Гц, а на движущейся платформе 50 Гц заметно уменьшают смаз и рывки картинки. Выходы аналоговый CVBS и цифровой BT.656 — можно и в видеопередатчик, и на процессорную плату.
Питание строго 12 В при потреблении ≤ 1,5 Вт: в отличие от модулей с диапазоном 5–24 В, здесь нужен стабилизированный 12-вольтовый канал. Объектив в характеристиках не оговорён — фокусное расстояние и поле зрения уточняйте при заказе.
Характеристики приведены по данным производителя: страница модели ↗
