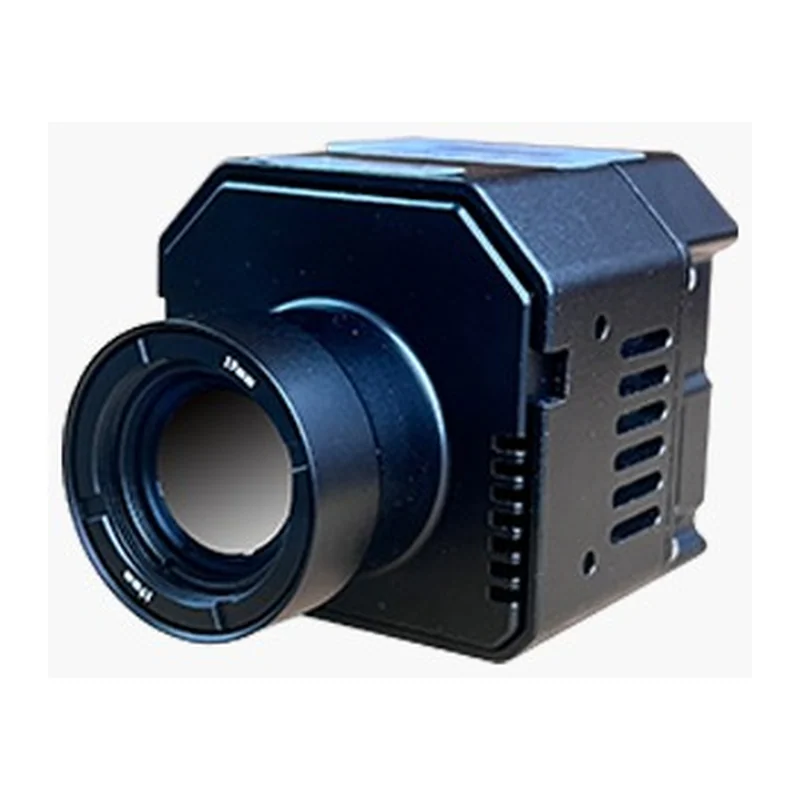

Тепловизионный модуль Savgood SG-TCM12N2-19A, 1280×1024 / 12 мкм
Savgood · Китай под заказ
Savgood SG-TCM12N2-19A

Тепловизионный модуль Savgood SG-TCM12N2-19A, 1280×1024 / 12 мкм

Разрешение 1280×1024; шаг пикселя 12 мкм; объектив 25 мм (варианты 19 мм); NETD ≤ 35 мК (при 25 °C, F/1.0).

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
Savgood SG-TCM12N2-19A
Производитель
Savgood, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Чего в карточке нет: масса, габариты — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Тепловизионный модуль Savgood SG-TCM12N2-19A, 1280×1024 / 12 мкм — разрешение 1280×1024, сенсор неохлаждаемый микроболометр VOx, шаг пикселя 12 мкм. Из остального: видеовыход сеть и CVBS, опционально SDI, спектральный диапазон 8–14 мкм. Производитель — Savgood, Китай; раздел каталога — тепловизоры для дронов: модули и ядра.

Характеристики

Сенсор
неохлаждаемый микроболометр VOx
Разрешение
1280×1024
Шаг пикселя
12 мкм
Спектральный диапазон
8–14 мкм
NETD
≤ 35 мК (при 25 °C, F/1.0)
Объектив
25 мм (варианты 19 мм)
Видеовыход
сеть и CVBS, опционально SDI
Питание
12 В, 1 А
Число пикселей
1,31 Мп (расчёт по разрешению)
Формат матрицы
15,36×12,29 мм (расчёт: разрешение × шаг пикселя)
Диагональ матрицы
19,67 мм (расчёт по размеру матрицы)

Описание

Тепловизионный модуль строит изображение по собственному излучению объектов: он работает в полной темноте, сквозь дымку и лёгкий дым. Матрица 1280×1024, шаг пикселя 12 мкм, диапазон 8–14 мкм.

Температурная чувствительность (NETD) — ≤ 35 мК (при 25 °C, F/1.0): рабочий уровень для наблюдательных задач, перепада в полградуса хватает для уверенного силуэта. Шаг 12 мкм — текущий массовый минимум: при равном разрешении матрица мельче, а значит объектив с тем же полем зрения короче и легче. Оптика — 25 мм (варианты 19 мм).

Видеотракт: сеть и CVBS, опционально SDI. Питание 12 В, 1 А.

Характеристики приведены по данным производителя: страница модели ↗
