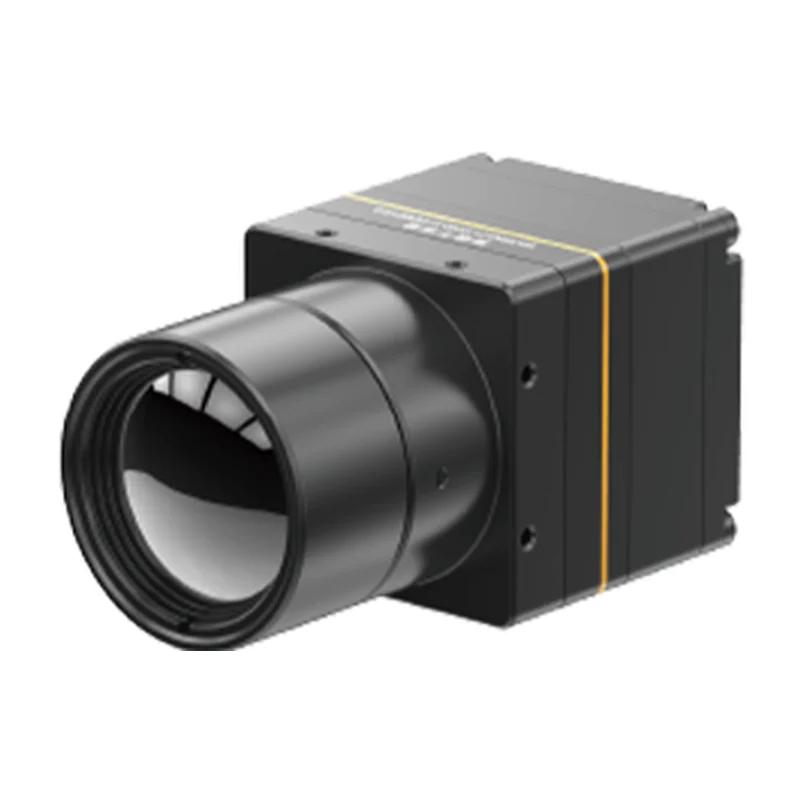

Тепловизионное ядро Guide MID312, 384×288 / 12 мкм
Ядро наблюдения для компактных охранных и промышленных камер: меньший шаг пикселя даёт более узкое поле зрения на тех же объективах, что удобно для контроля удалённых объектов.
- Артикул
- MID312
- Производитель
- Guide Infrared, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Входит в подборку «Зум- и тепловизионные модули для подвесов»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Тип детектора
- неохлаждаемый болометр в керамическом корпусе
- Спектральный диапазон
- 8–14 мкм
- NETD, типовой
- ≤ 30 мК
- Частота кадров
- 25 / 30 / 50 Гц
- Видеоинтерфейс
- цифровой USB2.0 / DVP / BT.656 / LVDS; аналоговый PAL / NTSC
- Объективы
- атермализованные с фиксированным фокусом 9,1 / 13 / 19 / 25 / 35 / 50 / 70 мм
- Платы расширения
- VPC / USB2.0 / USB3.0 / MIPI / GigE / Cameralink / SDI / HDMI
- Рабочая температура
- −40…+70 °C
- Разрешение
- 384×288 мкм
- Шаг пикселя
- 384×12 мкм
- Питание
- 5 В ± 0,5 В
- Потребление
- 0,9 Вт (типовое)
- Габариты
- 25,4×25,4×17,6 мм
- Масса
- 18,5 г
Описание
Ядро 384×288 с шагом 12 мкм в керамическом корпусе. Матрица при таком шаге физически меньше, чем 17-микронная того же разрешения, поэтому с одним и тем же объективом поле зрения получается уже, а угловое разрешение выше — то же наблюдение на большей дистанции без перехода на длиннофокусную оптику.
NETD ≤ 30 мК и частота до 50 Гц: годится и для статичного контроля, и для подвижной платформы, где 25 Гц дают заметный смаз. Плата за узкое поле зрения — минимальный объектив в ряду 9,1 мм, обзорной сверхширокой оптики к этой модели не заявлено.
Интерфейсы те же, что у старших MID: VPC, USB2.0/3.0, MIPI, GigE, Cameralink, SDI, HDMI. Питание 5 В ± 0,5 В, 0,9 Вт, 18,5 г. Радиометрии нет — только формирование изображения.
Характеристики приведены по данным производителя: страница модели ↗
