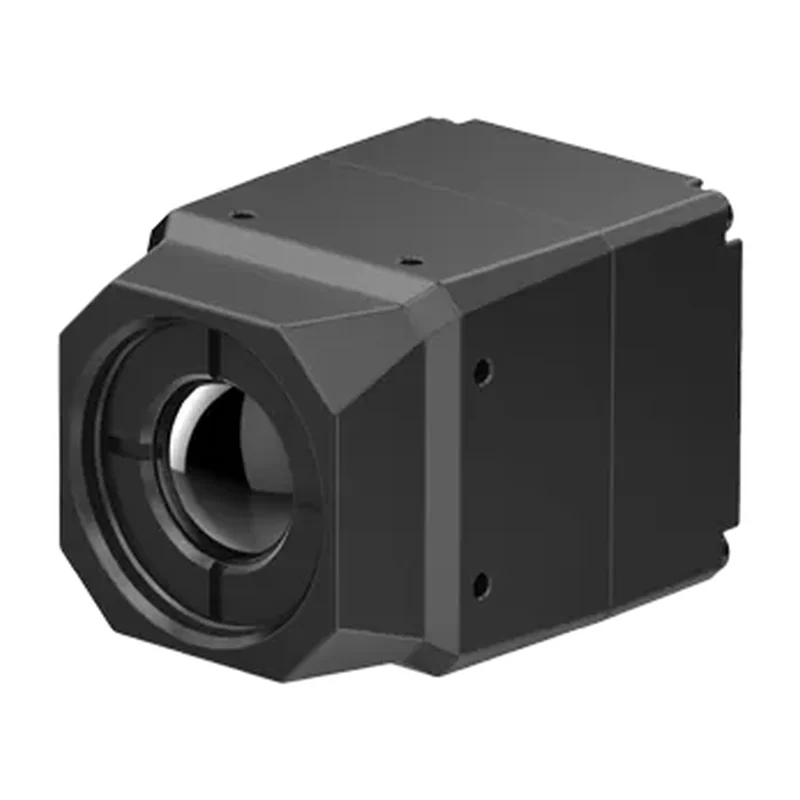

MICO412 — ядро LWIR 384×288 / 12 мкм с аналоговым
SensorMicro · Китай под заказ
MICO412

Тепловизионное ядро SensorMicro MICO412, 384×288 / 12 мкм, CVBS, USB, MIPI

Ядро 384×288 / 12 мкм в готовом корпусе 22,2×22,2×27,2 мм: выходы CVBS, USB и MIPI, питание 5–24 В, объективы с полем зрения от 51° до 20°. Для охранного наблюдения, вспомогательных каналов на технике и промышленного контроля.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
MICO412
Производитель
SensorMicro, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается
Линейка
других моделей этой линейки в каталоге нет

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Сенсор
неохлаждаемый микроболометр VOx, упаковка уровня пластины + специализированный ASIC
Спектральный диапазон
8–14 мкм
NETD
≤ 30 мК при F1.0 и 25 °C
Объективы / поле зрения
4,8 мм F1,0 — 51°(Г)×39°(В); 9,1 мм F1,0 — 28,4°×21,5°; 13 мм F1,0 — 20°×15°; фикс-фокус атермализованные, первая линза герметизирована по IP67
Разъёмы
3-pin A1251-WV-S-3P (CVBS), 9-pin A1251-WV-S-9P (USB), 26-pin DF56C-26S-0,3 В (MIPI)
Обработка изображения
NUC, DRC, DNS, DDE, SFFC; 11 палитр с возможностью замены
Сертификация
RoHS 2.0 / REACH
Разрешение
384×288
Шаг пикселя
12 мкм
Видеовыходы
CVBS PAL/NTSC, USB, MIPI
Выход на режим
до 6 с
Питание
5–24 В пост. тока
Потребление
≤ 680 мВт при 5 В и 23± 3 °C
Габариты
22,2×22,2×27,2 мм
Масса
30,3 ± 3 г
Рабочая температура
−40…+70 °C, хранение −45…+85 °C, влажность 5–95 % без конденсата; случайная вибрация 5,35 г rms по трём осям, удар полусинус 40 г
Рабочая стойкость
11 мс по шести направлениям
Число пикселей
110 592 пикселей (расчёт по разрешению)

Описание

Ядро серии MICO: 384×288 с шагом 12 мкм в корпусе 22,2×22,2×27,2 мм. Втрое больше пикселей, чем у MICO212, при NETD ≤ 30 мК и потреблении ≤ 680 мВт от источника 5–24 В.

Три атермализованных фикс-фокуса задают компромисс: 4,8 мм с полем 51°×39° для ближней обстановки, 9,1 мм — 28,4°×21,5°, 13 мм — 20°×15° для обнаружения дальше, но в узком секторе. Первая линза герметизирована по IP67.

Выходы на выбор: CVBS для аналогового тракта, USB для компьютера и MIPI на 26-контактном DF56C — прямая линия к SoC без промежуточных плат. Обработка включает безшторочную SFFC, DRC, DNS и DDE; готовность к работе до 6 с.

Характеристики приведены по данным производителя: страница модели ↗
