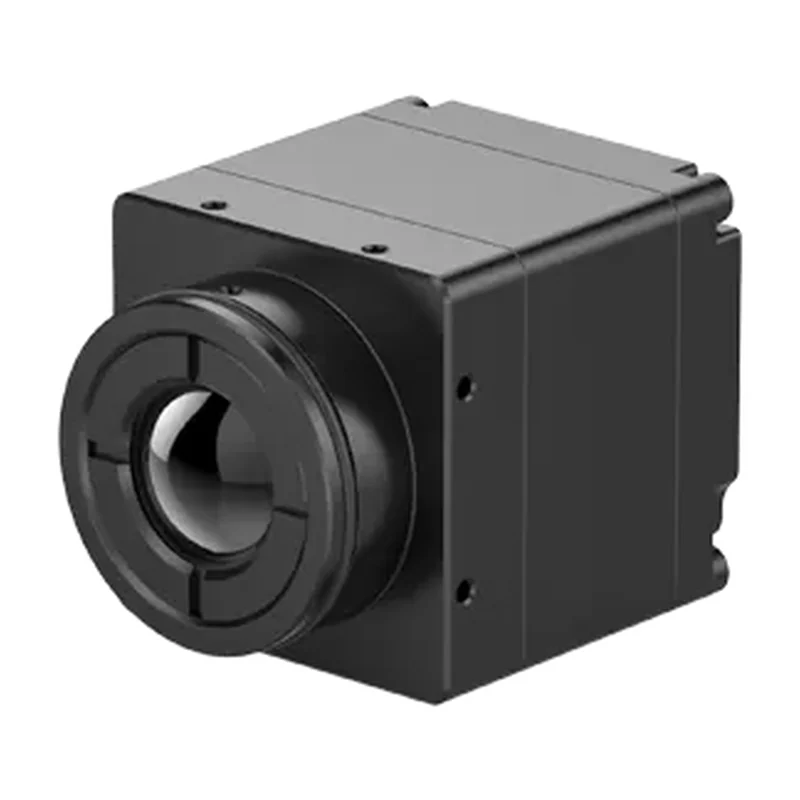

Тепловизионное ядро SensorMicro iSE412, 384×288 / 12 мкм, бесшторочное
Компактное безшторочное ядро для приборов наблюдения, охранных и досмотровых систем, промышленного контроля и носимой техники, где недопустимы щелчок шторки и подвисание кадра при калибровке. Габарит менее 25,4×25,4×22,7 мм и масса 26 г позволяют встраивать ядро в ограниченный объём, а набор атермализованных объективов от 4,9 до 35 мм закрывает задачи от широкого обзора до наблюдения на средней дистанции.
- Артикул
- iSE412
- Производитель
- SensorMicro, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Входит в подборку «Зум-блоки и тепловизоры для дронов»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Сенсор
- неохлаждаемый микроболометр VOx, керамическая упаковка
- Спектральный диапазон
- 8–14 мкм
- NETD (типовой)
- ≤ 30 мК
- Калибровка и обработка
- безшторочная (бесшторочный), шторка опциональна; NUC, DRC, DNS, DDE, SFFC; супер-разрешение, «картинка в картинке», настраиваемое OSD, спящий режим, одноклавишная калибровка; 10 палитр; цифровой зум 1×/2×/4×/8×
- Видеоинтерфейсы
- DVP8, BT.656, DVP16, BT.1120, USB 2.0, MIPI-DSI 4-lane; данные YUV420 / YUV422 / RGB888 / RAW; управление TTL-232 / USB 2.0; разъём 50-pin BP040SB-50-0114-B-R0
- Платы расширения
- USB 2.0, SDI, HDMI, GigE, CameraLink, VPC, MIPI-CSI 2-lane
- Объективы
- атермализованные фикс-фокус 4,9 / 9,1 / 13,4 / 19 мм (базовое исполнение) и 25 / 35 мм (исполнение ø36)
- Сертификация
- RoHS 2.0 / REACH
- Разрешение
- 384×288
- Шаг пикселя
- 12 мкм
- Питание
- 2,7–5,3 В
- Потребление
- 0,8 Вт при 50 Гц и 23± 3 °C
- Габариты
- 25,4×25,4×22,7 мм
- Масса
- 26 ± 1,5 г (25,4×25,4×22,7 мм); 28 ± 1,5 г (Ø36 × 24,3 мм)
- Рабочая температура
- −40…+70 °C, хранение −45…+85 °C, влажность 5–95 % без конденсата; случайная вибрация 5,35 г по трём осям, удар полусинус 30 г
- Рабочая стойкость
- 11 мс
- Совместимая батарея
- 1S
- Число пикселей
- 110 592 пикселей (расчёт по разрешению)
- Частота кадров
- 50 Гц
- Время выхода на режим
- 6 с
Описание
Неохлаждаемое ядро LWIR — матрица с электроникой и объективом для встраивания в прибор наблюдения. Микроболометр VOx работает без криомашины: выход на режим 6 с, потребление 0,8 Вт, диапазон 8–14 мкм.
Формат — 384×288 при шаге 12 мкм. NETD ≤ 30 мК означает различимую разницу порядка трёх сотых градуса, то есть контраст сохраняется на слабо нагретых целях. Безшторочная калибровка убирает щелчок и замирание кадра при NUC; шторка ставится опционально.
Оптика подбирается отдельно: 4,9 мм — широкий обзор, 19 мм и выше — средняя дистанция, 25 и 35 мм только в исполнении ø36. Выходы DVP, BT.656/1120, USB 2.0 и MIPI-DSI идут через 50-pin; SDI, HDMI и GigE требуют платы расширения. Питание 2,7–5,3 В.
Характеристики приведены по данным производителя: страница модели ↗
