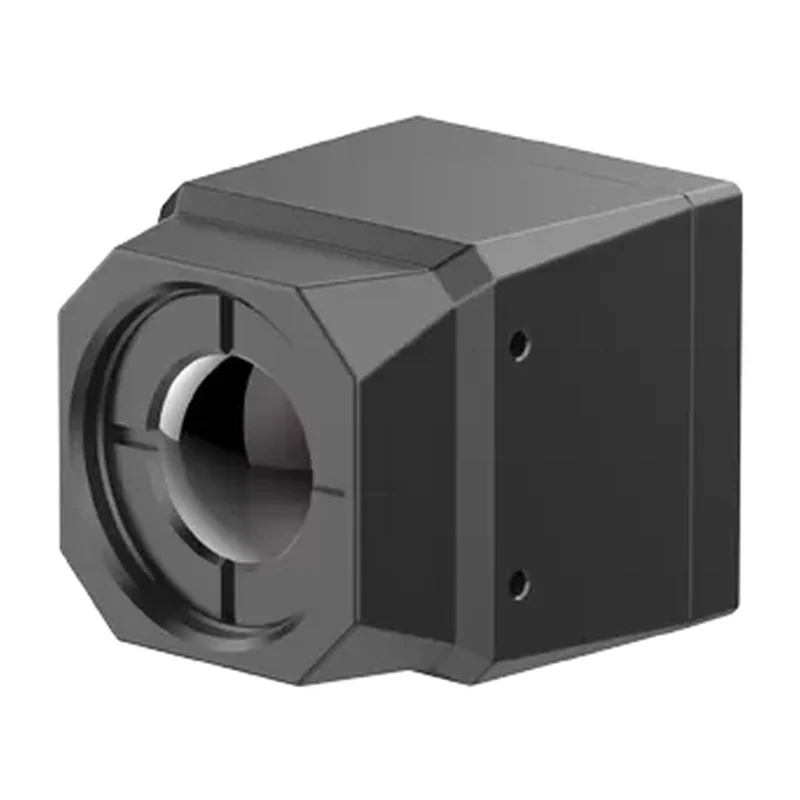

MICO612 — ядро LWIR 640×512 / 12 мкм с аналоговым
SensorMicro · Китай под заказ
MICO612

Тепловизионное ядро SensorMicro MICO612, 640×512 / 12 мкм, CVBS, USB, MIPI

Ядро 640×512 / 12 мкм в готовом корпусе 22,2×22,2×27,2 мм с питанием 5–24 В: выходы CVBS, USB и MIPI, NETD ≤ 30 мК. Для охранного наблюдения, транспортных и промышленных систем.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
MICO612
Производитель
SensorMicro, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается
Линейка
других моделей этой линейки в каталоге нет

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Сенсор
неохлаждаемый микроболометр VOx, упаковка уровня пластины + специализированный ASIC
Спектральный диапазон
8–14 мкм
NETD
≤ 30 мК при F1.0 и 25 °C
Объективы / поле зрения (по данным производителя)
4,8 мм F1,0 — 91°(Г)×73°(В); 9,1 мм F1,0 — 47,7°×38,2°; 13 мм F1,0 — 33°×26°; фикс-фокус атермализованные, первая линза герметизирована по IP67. Значение для 4,8 мм в опубликованной таблице расходится с геометрией матрицы (расчётно около 77°×65°) — уточнять у производителя
Разъёмы
3-pin A1251-WV-S-3P (CVBS), 9-pin A1251-WV-S-9P (USB), 26-pin DF56C-26S-0,3 В (MIPI)
Обработка изображения
NUC, DRC, DNS, DDE, SFFC; 11 палитр с возможностью замены
Сертификация
RoHS 2.0 / REACH
Разрешение
640×512
Шаг пикселя
12 мкм
Видеовыходы
CVBS PAL/NTSC, USB, MIPI
Выход на режим
до 6 с
Питание
5–24 В пост. тока
Потребление
≤ 680 мВт при 5 В и 23± 3 °C
Габариты
22,2×22,2×27,2 мм
Масса
30,3 ± 3 г
Рабочая температура
−40…+70 °C, хранение −45…+85 °C, влажность 5–95 % без конденсата; случайная вибрация 5,35 г rms по трём осям, удар полусинус 40 г
Рабочая стойкость
11 мс по шести направлениям
Число пикселей
327 680 пикселей (расчёт по разрешению)

Описание

Ядро MICO с массовым форматом 640×512 при шаге 12 мкм: по габаритам и схеме подключения оно не отличается от MICO412, но даёт вчетверо больше пикселей на ту же сцену. NETD ≤ 30 мК, потребление ≤ 680 мВт, питание 5–24 В.

Объективы те же три атермализованных фикс-фокуса 4,8 / 9,1 / 13 мм; при большей матрице каждый даёт более широкое поле, чем на 384×288. Учтите: значение для 4,8 мм в таблице производителя (91°×73°) расходится с геометрией матрицы — при точном проектировании его стоит подтвердить.

Выходы CVBS, USB и MIPI на 26-контактном DF56C позволяют вести и аналоговый тракт, и работу с процессорной платой. Готовность к работе до 6 с, обработка с безшторочной SFFC.

Характеристики приведены по данным производителя: страница модели ↗
