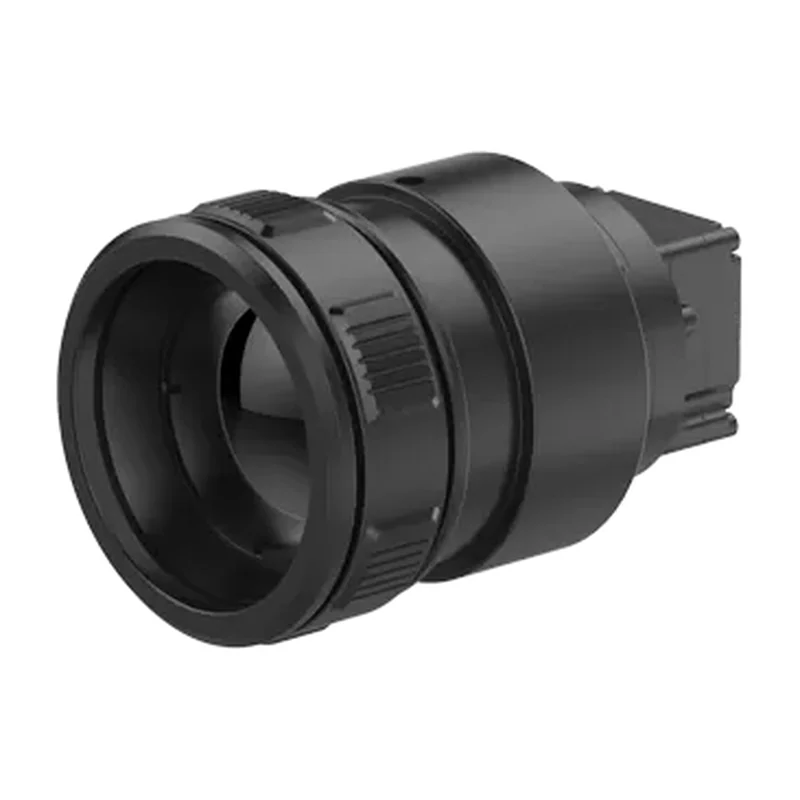

Тепловизионное ядро SensorMicro iSE612, 640×512 / 12 мкм, бесшторочное
Бесшторочное ядро 640×512 / 12 мкм для наблюдения, охраны периметра и промышленной диагностики: NETD ≤ 30 мК, 0,8 Вт, оптика от фикс-фокуса 4,9 мм до трансфокатора 25–225 мм.
- Артикул
- iSE612
- Производитель
- SensorMicro, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Входит в подборку «Зум-блоки и тепловизоры для дронов»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Сенсор
- неохлаждаемый микроболометр VOx, керамическая упаковка
- Спектральный диапазон
- 8–14 мкм
- NETD (типовой)
- ≤ 30 мК
- Калибровка и обработка
- безшторочная (бесшторочный), шторка опциональна; NUC, DRC, DNS, DDE, SFFC; 10 палитр; переворот кадра по горизонтали, вертикали и диагонали; цифровой зум 1×/2×/4×/8×
- Видеоинтерфейсы
- DVP8, BT.656, DVP16, BT.1120, USB 2.0, MIPI-DSI 4-lane; данные YUV420 / YUV422 / RGB888 / RAW; управление TTL-232 / USB 2.0; разъём 50-pin BP040SB-50-0114-B-R0
- Платы расширения
- USB 2.0, SDI, HDMI, GigE, CameraLink, VPC, MIPI-CSI 2-lane
- Объективы
- фикс-фокус атермализованные 4,9 / 9,1 / 13,4 / 19 мм (базовое исполнение) и 25 / 35 / 50 / 70 / 100 мм; ручной фокус 25 / 35 / 50 мм; моторизованные 75 / 100 / 150 мм; трансфокаторы 15–75, 20–100, 28–90, 30–150, 30–180, 25–225 мм
- Сертификация
- RoHS 2.0 / REACH
- Разрешение
- 640×512
- Шаг пикселя
- 12 мкм
- Питание
- 2,7–5,3 В
- Потребление
- 0,8 Вт при 50 Гц и 23± 3 °C
- Габариты
- 25,4×25,4×22,7 мм
- Масса
- 26 ± 1,5 г (25,4×25,4×22,7 мм); 28 ± 1,5 г (Ø36 × 24,3 мм)
- Рабочая температура
- −40…+70 °C, хранение −45…+85 °C, влажность 5–95 % без конденсата; случайная вибрация 5,35 г по трём осям, удар полусинус 30 г
- Рабочая стойкость
- 11 мс
- Совместимая батарея
- 1S
- Число пикселей
- 327 680 пикселей (расчёт по разрешению)
- Частота кадров
- 50 Гц
- Время выхода на режим
- 6 с
Описание
Ядро LWIR формата 640×512 при шаге 12 мкм — вчетверо больше пикселей, чем у 384×288, в том же корпусе 25,4×25,4×22,7 мм. Неохлаждаемый болометр VOx: выход на режим 6 с, 0,8 Вт, без криомашины и её ограниченного ресурса.
NETD ≤ 30 мК — порог различимой разницы температур: чем он ниже, тем чище картинка на малоконтрастных сценах. Калибровка безшторочная, кадр не замирает, что существенно для периметровой охраны и подвижных платформ.
Оптика под ядро: 4,9 мм для обзора, фикс-фокусы до 100 мм и трансфокаторы до 25–225 мм для дальнего канала. Длиннофокусный объектив сужает поле зрения, поэтому обзор и распознавание обычно разводят по разным каналам. SDI, HDMI и GigE подключаются платами расширения.
Характеристики приведены по данным производителя: страница модели ↗
