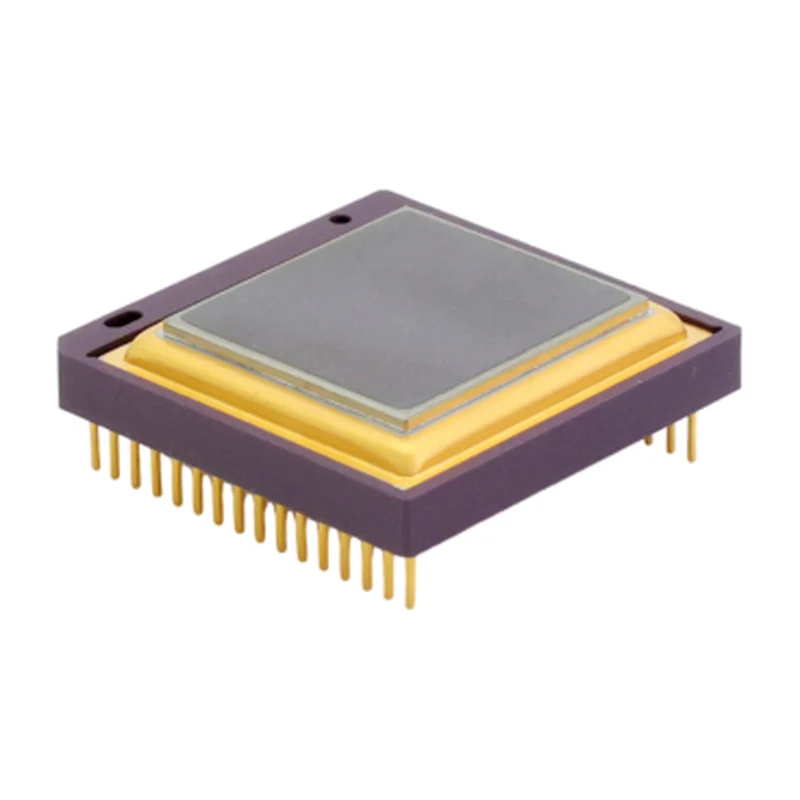

Инфракрасный детектор RTD6122C, 640×512, керамический корпус
Детектор для разработчиков собственных тепловизионных ядер: 32-выводной керамический корпус, 14-битный выход, потребление менее 170 мВт. Применяется в приборах ночного видения, системах раннего обнаружения возгораний и промышленного контроля.
- Артикул
- RTD6122C
- Производитель
- Raytron, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Чего в карточке нет: разрешение, фокусное расстояние — пришлём по запросу.
Входит в подборку «Зум- и тепловизионные модули для подвесов»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Тип детектора
- микроболометр на оксиде ванадия (VOx), неохлаждаемый
- Разрешение и шаг пикселя
- 640×512, 12 мкм
- Спектральный диапазон
- 8–14 мкм
- NETD
- менее 40 мК при F/1.0, 50 Гц, 300 K
- Частота кадров
- не более 60 Гц; постоянная времени менее 12 мс
- Выход и режим считывания
- 14 бит, построчное считывание (rolling shutter), зеркалирование по осям X и Y, встроенная коррекция неоднородности
- Потребление
- менее 170 мВт при 50 Гц и 25 °C
- Годность пикселей
- не менее 99,5 %
- Широкодинамический режим
- измерение температуры −40…+600 °C при F/1.0
- Рабочая температура
- −40…+85 °C
- Габариты
- 22×22×4,58 мм
- Масса
- 6 г
Описание
Это не модуль, а сам детектор в 32-выводном керамическом корпусе 22×22×4,58 мм: объектива, ISP и видеовыхода нет — их проектирует разработчик ядра.
Микроболометр VOx 640×512 с шагом 12 мкм, NETD менее 40 мК при F/1.0 и 50 Гц. Выход 14-битный, считывание построчное; коррекция неоднородности встроена, годных пикселей не менее 99,5 %. Кадр до 60 Гц при постоянной времени менее 12 мс — запас для быстро меняющихся сцен. Широкодинамический режим измеряет −40…+600 °C.
Потребление менее 170 мВт при 50 Гц — определяющий параметр для батарейной и носимой техники. Потребуются собственная плата считывания, оптика с F/1.0 и отвод тепла; рабочий диапазон корпуса −40…+85 °C.
Характеристики приведены по данным производителя: страница модели ↗
