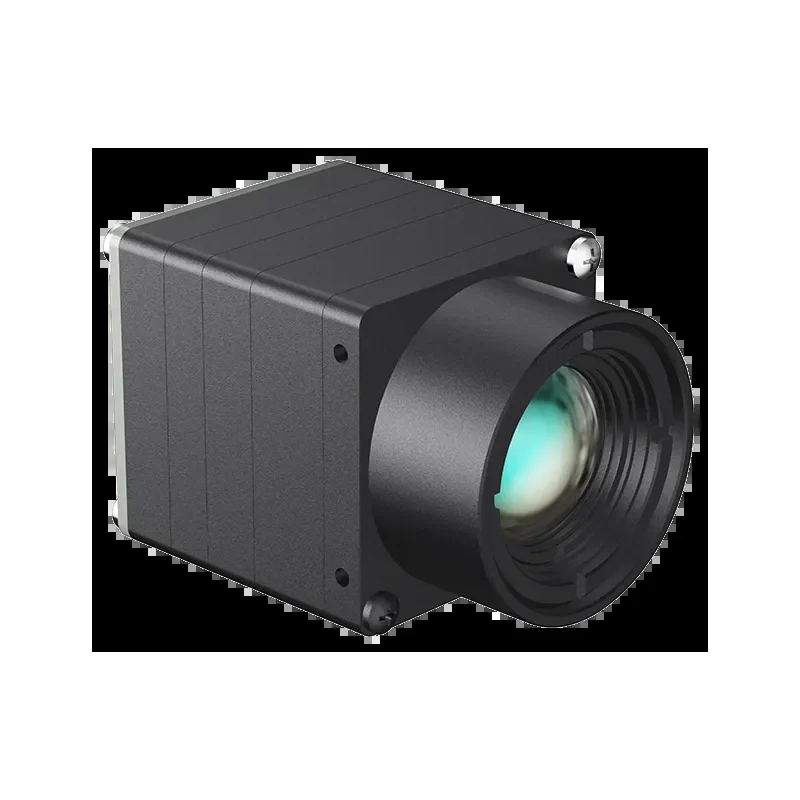

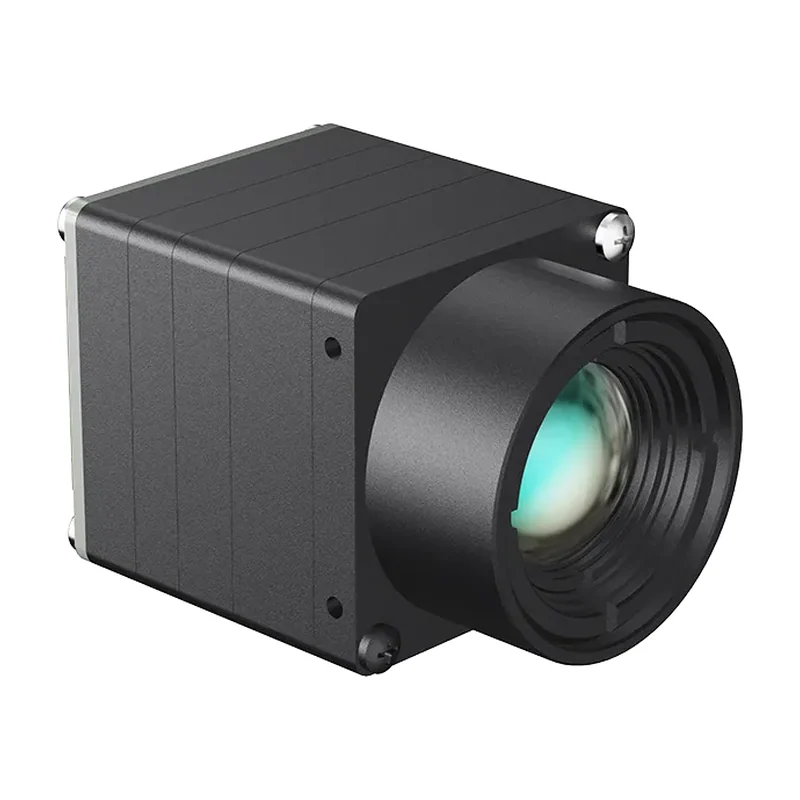

Тепловизионный модуль SE5 640, 640×512, NETD ≤ 30 мК
Модуль для наружной установки: охранное видеонаблюдение, мониторинг лесных пожаров, обследование ЛЭП, поиск людей. Кадр 60 Гц, чувствительность ≤ 30 мК и длиннофокусная оптика до 55 мм ориентированы на работу на дальних дистанциях.
- Артикул
- SE5 640
- Производитель
- Raytron, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Чего в карточке нет: разрешение, шаг пикселя — пришлём по запросу.
Входит в подборку «Зум- и тепловизионные модули для подвесов»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Тип детектора
- неохлаждаемый болометр на оксиде ванадия, ИК-фокальная матрица
- Разрешение и шаг пикселя
- 640×512, 12 мкм
- Спектральный диапазон
- 8–14 мкм
- NETD
- ≤ 30 мК при 25 °C, F/1.0
- Частота кадров
- 60 Гц
- Объективы
- 19 / 35 / 55 мм, атермализованный фикс либо с ручной фокусировкой
- Обработка изображения
- коррекция неоднородности, цифровая фильтрация шума, повышение детализации; режим Ultra-Clear и набор предустановленных режимов, изотермические псевдоцвета, информационная строка
- Цифровой зум
- 1,0–8,0× непрерывный, шаг 0,1×
- Видеоинтерфейс
- BT.656, PAL, MIPI, USB 2.0, DVP; управление UART, I2C
- Питание
- 5 В
- Потребление
- менее 1 Вт при 25 °C
- Измерение температуры
- −20…+150 °C с погрешностью ± 2 °C или ± 2 %; 50…+600 °C с погрешностью ± 5 °C или ± 3 %
- Рабочая температура корпуса
- −40…+65 °C; хранение −50…+80 °C; вибрация 6,06 g по всем осям, удар 80 g при 4 мс
- Габариты
- 28×28 мм
- Масса
- 3 г
Описание
Модуль 640×512 для наружных постов наблюдения: кадр 60 Гц, шаг пикселя 12 мкм, габарит 28×28 мм.
NETD ≤ 30 мК — на этом уровне различается более слабый температурный контраст, что и требуется на длинных трассах, где разница цели и фона размыта атмосферой. Объективы 19, 35 и 55 мм: 55 мм сужает поле зрения и набирает пиксели на удалённой цели, 19 мм остаётся обзорным; есть варианты с ручной фокусировкой и атермализованный фикс. Цифровой зум непрерывный, 1,0–8,0×.
Термометрия двухдиапазонная: −20…+150 °C с погрешностью ± 2 °C и 50…+600 °C с ± 5 °C — верхний диапазон грубее, для пожарных задач этого достаточно. Питание 5 В, менее 1 Вт; выходы BT.656, PAL, MIPI, USB 2.0, DVP.
Характеристики приведены по данным производителя: страница модели ↗
