Детектор неохлаждаемый SensorMicro Apex412W, 400×300 / 12 мкм
SensorMicro · Китай под заказ
SensorMicro Apex412W

Детектор неохлаждаемый SensorMicro Apex412W, 400×300 / 12 мкм

Неохлаждаемый детектор VOx 400 × 300 с шагом 12 мкм: 8–14 мкм, NETD менее 40 мК, 50 Гц, встроенный 14-битный АЦП, корпусирование WLP, масса менее 2 г.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
SensorMicro Apex412W
Производитель
SensorMicro, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Детектор неохлаждаемый SensorMicro Apex412W, 400×300 / 12 мкм — разрешение 400×300, шаг пикселя 12 мкм, спектральный диапазон 8…14 мкм. Из остального: материал чувствительного слоя VOx. Прочее: масса менее 2 г, габариты 17,3×17,3 мм, рабочая температура −40 °C…+85 °C. Производитель — SensorMicro, Китай; раздел каталога — тепловизоры для дронов: модули и ядра.

Характеристики

Материал чувствительного слоя
VOx
Корпусирование
на уровне пластины
Разрешение
400×300
Шаг пикселя
12 мкм
Спектральный диапазон
8…14 мкм
NETD
менее 40 мК
АЦП
встроенный, 14 бит
Постоянная времени
менее 12 мс
Частота кадров
50 Гц
Потребление
менее 110 мВт
Габариты
17,3×17,3 мм
Масса
менее 2 г
Рабочая температура
−40 °C…+85 °C
Число пикселей
120 000 пикселей (расчёт по разрешению)
Формат матрицы
4,8×3,6 мм (расчёт: разрешение × шаг пикселя)
Диагональ матрицы
6 мм (расчёт по размеру матрицы)

Описание

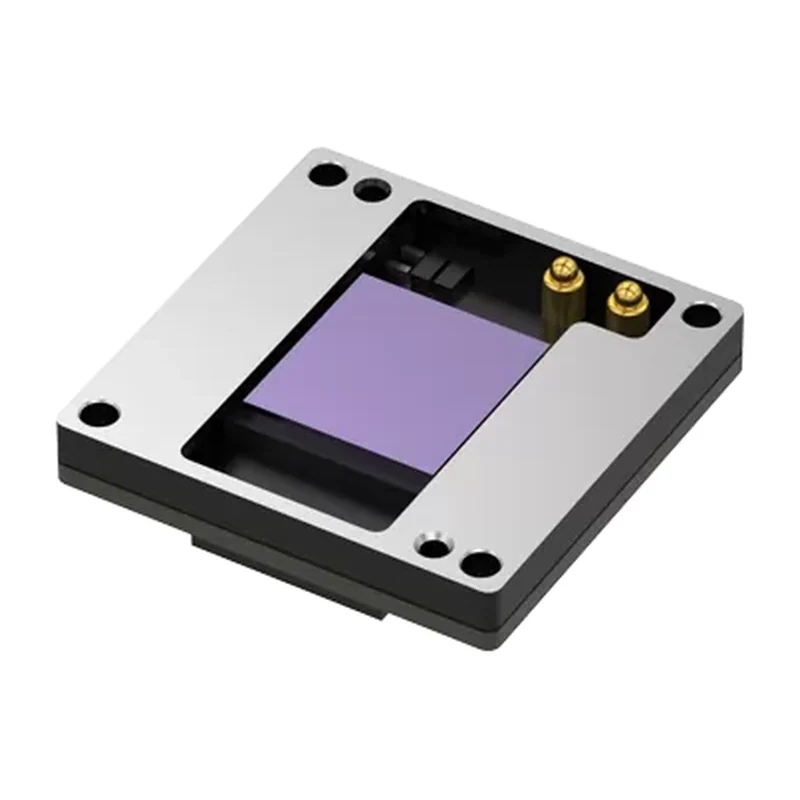

SensorMicro Apex412W — неохлаждаемый микроболометрический детектор на оксиде ванадия (VOx) разрешением 400 × 300 с шагом пикселя 12 мкм, спектральный диапазон 8–14 мкм. Исполнение с корпусированием на уровне пластины (WLP): вакуумная полость сформирована прямо на кристалле, поэтому детектор получается тоньше и легче.

Температурная чувствительность (NETD) — менее 40 мК, постоянная времени — менее 12 мс, частота кадров — 50 Гц. Встроенный 14-битный АЦП выдаёт цифровой сигнал без внешнего преобразователя; потребление — менее 110 мВт.

Габариты 17,3 × 17,3 мм, масса менее 2 г, рабочая температура −40…+85 °C. Фоточувствительная область — 4,8 × 3,6 мм, диагональ 6 мм: под неё подбирают германиевый объектив, и при заданном фокусном расстоянии именно формат определяет поле зрения.

Характеристики приведены по данным производителя: страница модели ↗
