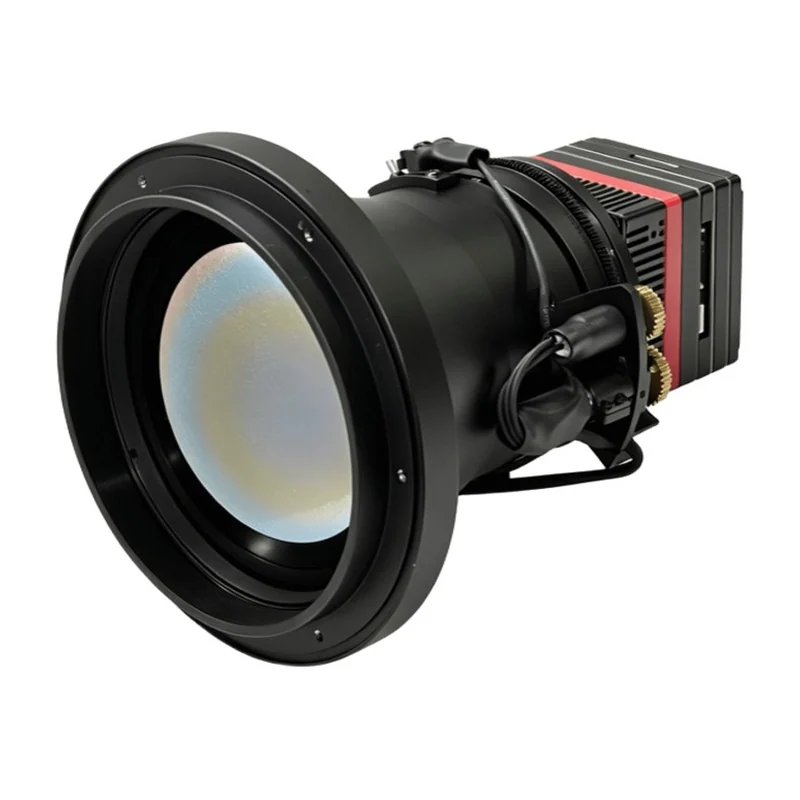

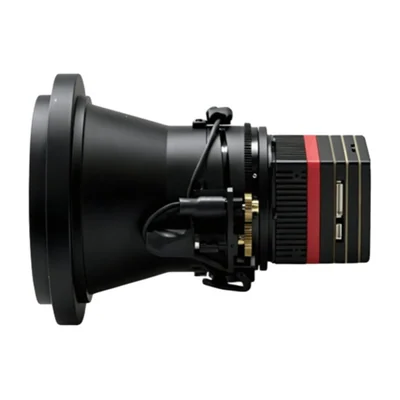

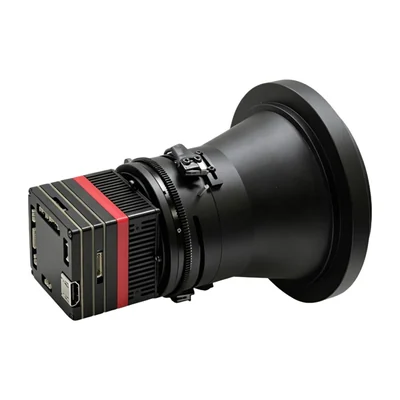

Тепловизионный модуль Univision UV-TH121100EW (G), 1280×1024 / 12 мкм
Univision · Китай под заказ
Univision UV-TH121100EW (G)

Тепловизионный модуль Univision UV-TH121100EW (G), 1280×1024 / 12 мкм

Неохлаждаемый тепловизионный модуль Univision UV-TH121100EW (G) на микроболометре VOx: 1280×1024, шаг пикселя 12 мкм, диапазон 8–14 мкм, объектив 100 мм, электропривод фокусировки, поле зрения 8,8° × 7°.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
Univision UV-TH121100EW (G)
Производитель
Univision, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Тепловизионный модуль Univision UV-TH121100EW (G), 1280×1024 / 12 мкм — разрешение 1280×1024, сенсор неохлаждаемый микроболометр VOx, шаг пикселя 12 мкм. Из остального: угол обзора 8,8° × 7°, спектральный диапазон 8–14 мкм. Прочее: масса 1261 г, габариты Ø112×175,7 мм. Производитель — Univision, Китай; раздел каталога — тепловизоры для дронов: модули и ядра.

Характеристики

Сенсор
неохлаждаемый микроболометр VOx
Разрешение
1280×1024
Шаг пикселя
12 мкм
Спектральный диапазон
8–14 мкм
Объектив
100 мм, электропривод фокусировки
Относительное отверстие
F1.0
Угол обзора
8,8° × 7°
Потребление
6 Вт
Габариты
Ø112×175,7 мм
Масса
1261 г
Число пикселей
1,31 Мп (расчёт по разрешению)
Формат матрицы
15,36×12,29 мм (расчёт: разрешение × шаг пикселя)
Диагональ матрицы
19,67 мм (расчёт по размеру матрицы)

Описание

Тепловизионный модуль строит изображение по собственному излучению объектов: он работает в полной темноте, сквозь дымку и лёгкий дым. Матрица 1280×1024, шаг пикселя 12 мкм, диапазон 8–14 мкм.

Шаг 12 мкм — текущий массовый минимум: при равном разрешении матрица мельче, а значит объектив с тем же полем зрения короче и легче. Оптика — 100 мм, электропривод фокусировки, поле зрения 8,8° × 7°.

Потребление — 6 Вт. Габариты Ø112×175,7 мм, масса 1261 г.

Характеристики приведены по данным производителя: страница модели ↗
